O papel do BMS e por que é tão crítico

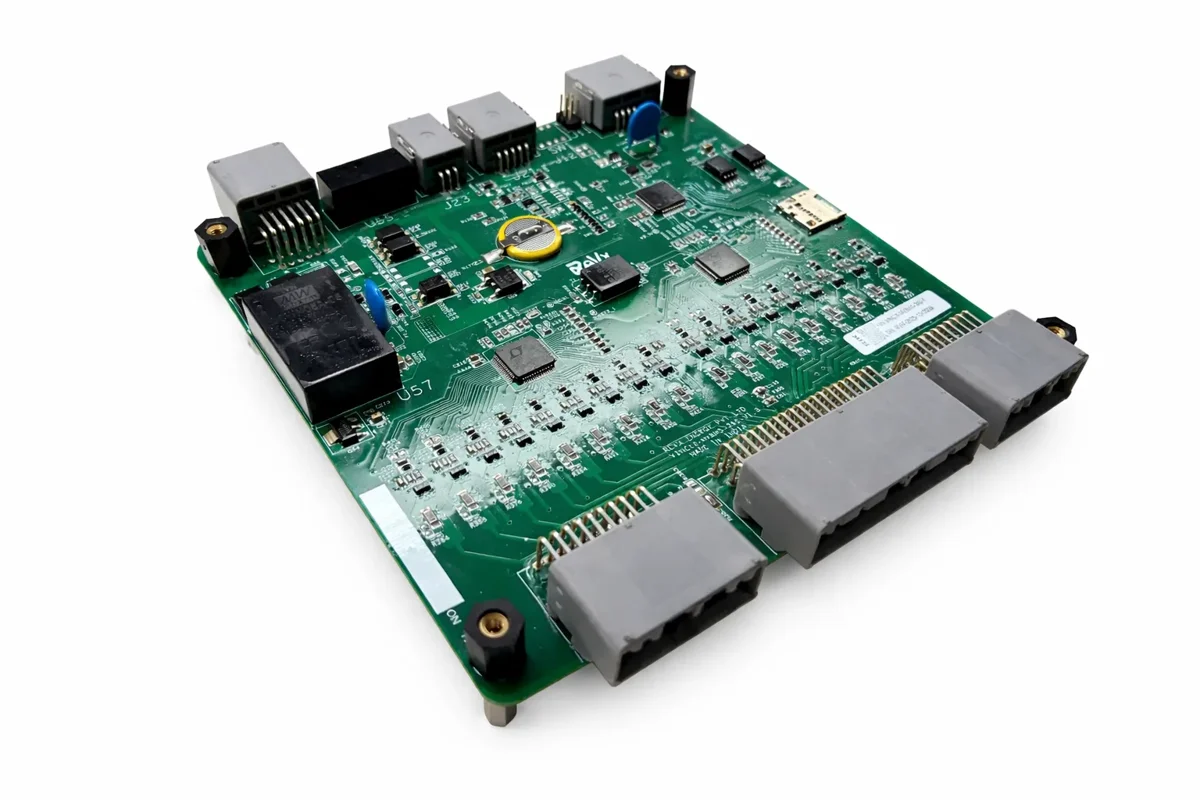

O BMS (Battery Management System) é o sistema eletrônico que gerencia cada aspecto do pack de baterias de alta tensão: mede a tensão individual de cada célula ou grupo de células (com precisão de ±1 mV), monitora temperaturas, calcula o Estado de Carga (SoC) e o Estado de Saúde (SoH), executa o balanceamento das células, controla os contactores de alta tensão que conectam o pack ao resto do veículo, e monitora continuamente a resistência de isolamento entre os condutores HV e o chassi.

Uma falha no BMS não significa necessariamente que as células da bateria estão danificadas — muitas vezes é um problema eletrônico na própria placa do BMS, reparável a nível de componente. A distinção é crucial para o diagnóstico e para a decisão entre reparo e substituição.

Importante: Falha no BMS ≠ bateria destruída. Muitos casos diagnosticados como "bateria morta" são, na verdade, falhas reparáveis no circuito eletrônico do BMS — AFE IC, driver de contator, CAN transceiver ou termistor. O diagnóstico correto pode economizar dezenas de milhares de reais.

Sintomas de falha no BMS

Autonomia drasticamente reduzida

A autonomia exibida no painel caiu de forma abrupta ou gradual, sem correspondência com a degradação esperada para a quilometragem do veículo. Pode indicar: células genuinamente degradadas, desbalanceamento por falha no circuito de balanceamento do BMS, ou erro de estimativa de SoC/SoH por AFE IC com derive de leitura.

Carregamento recusado ou interrompido antes de completar

O veículo não aceita carga em nenhuma modalidade, ou o carregamento para automaticamente antes de atingir o percentual alvo. O BMS pode estar detectando uma célula acima do limite de tensão (desbalanceamento), temperatura fora da faixa operacional, falha de isolamento, ou o contator de pré-carga pode não estar fechando corretamente.

Veículo não liga (sistema HV não ativa)

O painel acende, a tela de infotainment funciona (sistema de 12V OK), mas o veículo não entra em "Ready" — o barramento de alta tensão não é energizado. O BMS pode estar recusando o fechamento dos contactores por: falha de isolamento (P0AA6), célula com tensão fora de faixa, temperatura do pack abaixo do mínimo operacional, ou falha no driver do contator.

Limp mode e limitação de potência

O BMS comunica ao VCU um limite de corrente de descarga reduzido (DCL — Discharge Current Limit). O veículo restringe aceleração e velocidade máxima. Causas comuns: uma célula do pack operando próxima ao limite de tensão mínima, temperatura do pack acima do limite seguro, ou o BMS calculando erroneamente o SoC devido a drift no AFE IC.

Alerta de temperatura ou superaquecimento do pack

Alertas de temperatura excessiva na bateria podem ter duas origens: uma célula genuinamente superaquecida (que requer inspeção física do pack), ou um termistor NTC com derivação ou circuito aberto que reporta temperatura incorreta ao BMS. Termistores NTC em circuito aberto reportam temperatura muito alta ou muito baixa, acionando o BMS de forma equivocada.

Código P0AA6 — Falha de isolamento HV

O IMD (Isolation Monitoring Device) do BMS detectou que a resistência de isolamento entre o barramento HV e o chassi caiu abaixo do limiar seguro (~200 kΩ para um sistema de 400V). O BMS inibe o HV como medida de segurança. A falha pode estar em qualquer ponto do sistema HV — não necessariamente no BMS em si: cabos HV, conectores molhados, inversor, OBC, ou uma célula da bateria com isolamento comprometido.

As quatro camadas de falha no BMS

1. Falha no AFE IC (Analog Front End)

Os AFE ICs (TI BQ76940, Analog Devices LTC6812, Infineon TLE9012) medem a tensão de cada grupo de células com resolução de 16 bits. Um AFE com defeito causa perda de visibilidade sobre um grupo inteiro de células — o BMS reporta tensão zero ou implausível naquele grupo, o que aciona as proteções de undervoltage e interrompe a operação. A causa da falha do AFE pode ser: latch-up por transiente durante uma carga DC rápida, degradação do BGA por ciclos térmicos e vibração, ou corrosão do PCB por infiltração de umidade na carcaça do pack.

2. Falha no circuito de balanceamento de células

O balanceamento passivo usa um MOSFET + resistor por célula para dissipar o excesso de energia das células mais carregadas, igualando as tensões. Se um MOSFET de balanceamento falhar em curto (sempre conduzindo), ele drena continuamente essa célula, causando undervoltage repetido naquele grupo. Se falhar em circuito aberto (nunca conduz), as células divergem progressivamente em SoC, reduzindo a autonomia utilizável — o pack é limitado pela célula mais fraca atingindo o cutoff mais cedo.

3. Falha no driver do contator

Os contactores de alta tensão (contator positivo, negativo e de pré-carga) são controlados por ICs de driver de alta corrente (ex: Infineon BTS7008). Falha no driver causa uma das situações mais críticas possíveis:

  • Driver em circuito aberto: contator não fecha → veículo não liga, sem HV disponível
  • Contato do contator soldado (welded): o BMS detecta o contato preso ao verificar tensão nos dois lados após comandar abertura. Gera DTC específico de "contator soldado" e inibe operação por segurança
  • Falha no circuito de pré-carga: sem a pré-carga do barramento DC, fechar o contator principal gera inrush catastrófico — pico de corrente que pode danificar o inversor e soldar o próprio contator

4. Falha no monitoramento de isolamento (IMD)

O circuito IMD injeta um sinal AC de baixa amplitude no barramento HV e mede a corrente que flui através dos caminhos parasitas para o chassi. Falsos positivos de P0AA6 são comuns e frustrantes: grandes capacitâncias de filtro no inversor ou no OBC podem aparecer como baixa impedância de isolamento se a frequência de medição não for calibrada corretamente; umidade em conectores HV e terminais cria caminhos resistivos para o chassi; e o próprio circuito IMD pode falhar, gerando alertas falsos permanentemente.

Códigos de falha por marca

Marca / Plataforma Código Descrição
Genérico OBD-II P0AA6 HV Battery Isolation Fault — isolamento abaixo do limiar
Genérico OBD-II P0A0E Battery Cell Voltage Too Low — célula(s) em undervoltage
Genérico OBD-II P0A0F Battery Cell Voltage Too High — célula(s) em overvoltage
Genérico OBD-II P0AFA Battery State of Health — sinal de SoH implausível
Tesla Model 3 / Y BMS_f098 Cell overvoltage event
Tesla BMS_f102 Cell undervoltage event
Tesla BMS_f123 BMS internal computation fault
Tesla BMS_w035 12V system undervoltage (indica falha no LDC/PCS)
Nissan Leaf P3099 Battery controller general fault (LBC)
Nissan Leaf P3177 Battery temperature sensor fault (NTC)
Hyundai Ioniq 5 / Kia EV6 P0AA6 Isolation fault — investigar pack, ICCU e cabos HV
Ioniq 5 / EV6 C1676 BMS communication fault — CAN timeout
BYD (todos os modelos) P1B00 HV Interlock Loop Fault — abre HV por segurança
BYD U0073 CAN Bus Off — transceiver CAN do BMS
Chevrolet Bolt P0A1F Battery Energy Control Module — falha interna do BECM/BMS

P0AA6 — Processo de diagnóstico correto: Não tente redefinir o código sem identificar a origem. O P0AA6 pode vir do BMS, do inversor, do OBC ou dos cabos HV. O diagnóstico correto isola cada subsistema desconectando-o e medindo a resistência de isolamento individualmente com um megôhmetro adequado para HV.

O que pode ser reparado no BMS

A viabilidade de reparo depende do componente com defeito:

Componente com falha Reparável? Custo estimado
AFE IC (chip de medição de células) ✓ Sim — troca do IC R$ 800 – 2.500
MOSFET de balanceamento ✓ Sim — troca do dispositivo R$ 600 – 1.800
Driver de contator (IC) ✓ Sim — troca do IC driver R$ 700 – 2.000
Transceiver CAN ✓ Sim — troca do IC R$ 500 – 1.200
Termistor NTC ✓ Sim — troca direta R$ 300 – 800
MCU do BMS com firmware corrompido ⚠ Depende — precisa de acesso OEM Variável
Corrosão generalizada por umidade ✗ Geralmente inviável economicamente —
Células da bateria com degradação ✗ Não é problema do BMS eletrônico Substituição de módulo
