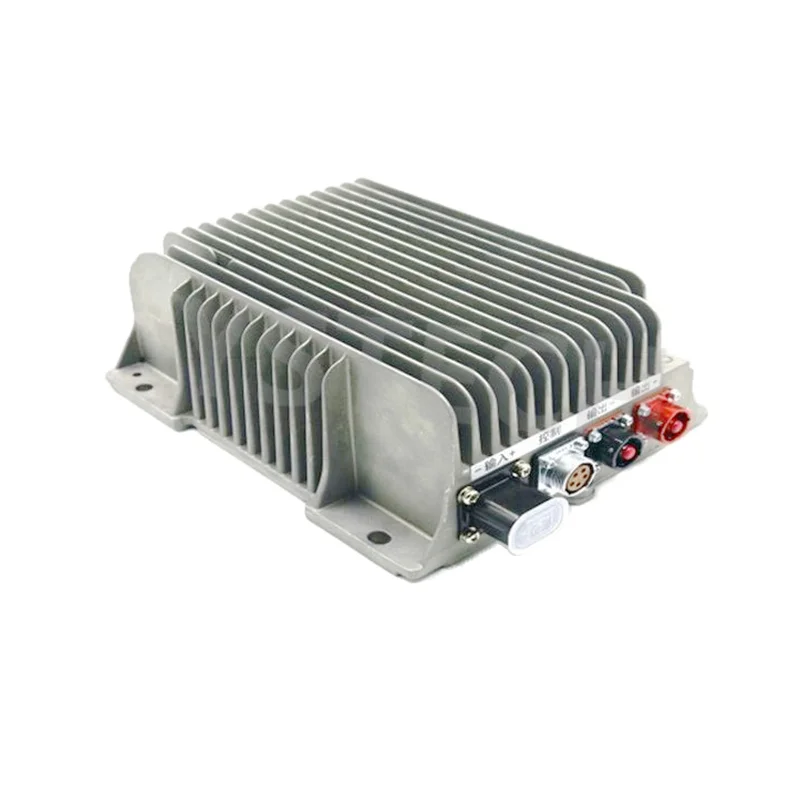

O que faz o conversor DC-DC (LDC) em um carro elétrico
Todo veículo elétrico precisa de um sistema de 12 V para alimentar os componentes auxiliares: ECUs, iluminação, central multimídia, módulos de comunicação CAN, e especialmente os contactores de alta tensão que conectam o pack de baterias ao inversor de tração. Esse subsistema de 12 V é alimentado pelo conversor DC-DC — também chamado de LDC (Low-voltage DC-DC Converter).
O LDC extrai energia do pack de alta tensão (300–800 V DC) e a converte para 13,5–14,5 V DC com isolação galvânica, replicando exatamente a função que o alternador executa em carros a combustão. Ele opera continuamente sempre que o veículo está ligado — e em muitos modelos continua operando mesmo com o carro "desligado", mantendo sistemas como o BMS e a comunicação CAN ativos.
Ponto-chave: Ao contrário dos carros a combustão, a bateria de 12V de um EV não é recarregada pelo movimento do carro — ela depende 100% do LDC. Uma bateria de 12V que morre em um EV não é necessariamente um problema da bateria em si; é, com muito mais frequência, falha do LDC que parou de recarregá-la.
Onde fica o LDC: arquiteturas por modelo
A localização física do LDC varia por plataforma, o que afeta o custo e a complexidade do reparo:
- LDC independente (Nissan Leaf ZE0/ZE1, BMW i3): módulo separado, facilmente acessível, mais simples de reparar
- ICCU — Integrated Charging Control Unit (Hyundai Ioniq 5/6, Kia EV6/EV9, Genesis GV60/GV70): OBC + LDC integrados em um único módulo — falha em qualquer parte inutiliza ambas as funções
- Módulo Carregador/DC-DC combinado (VW ID.3/ID.4, BYD Atto 3/Dolphin): OBC e LDC compartilham carcaça e alguns componentes
- PCS — Power Conversion System (Tesla Model 3/Y): integra OBC, LDC e gestão da bateria auxiliar em uma única unidade
Sintomas de falha no conversor DC-DC
Bateria de 12V descarregando repetidamente
O sintoma mais comum e mais mal interpretado. O proprietário troca a bateria de 12V e o problema persiste porque o LDC não está recarregando. Baterias novas podem durar de horas a dias antes de descarregar completamente, dependendo da corrente de repouso do veículo.
Carro para abruptamente durante a condução
Com o LDC morto, a bateria de 12V vai se esgotando enquanto o carro é dirigido. Quando a tensão cai abaixo de ~10 V, os contactores de alta tensão se abrem (pois precisam de 12V para se manter fechados), a tração é perdida imediatamente e múltiplos alertas acendem no painel. É um cenário que pode ser perigoso em alta velocidade ou em vias de tráfego intenso.
Múltiplas luzes de aviso acesas sem causa aparente
Quando a tensão do barramento de 12V cai ou oscila, ECUs que dependem dessa tensão para operar corretamente começam a gerar falsos DTCs. É comum ver luzes de ABS, airbag, estabilidade e sistema de propulsão acesas simultaneamente — na verdade, todas causadas pela instabilidade de alimentação provocada pelo LDC defeituoso.
Tela central e sistemas de infoentretenimento reiniciando
A central multimídia e os módulos de conforto são sensíveis a variações de tensão no barramento de 12V. Um LDC com capacitores degradados que introduz ripple (ondulação) na saída causa reinicializações espontâneas, travamentos de tela e falhas intermitentes nos sistemas de áudio e navegação.
Carga AC deixa de funcionar (ICCU)
Nos modelos com ICCU integrado (Hyundai Ioniq 5/6, Kia EV6), a falha do módulo compromete simultaneamente o LDC e o OBC (carregador AC). O veículo não carrega mais em wallbox nem em tomada, mas pode ainda aceitar carga DC rápida (CCS2), pois este caminho bypassa o ICCU. Este é um sinal diagnóstico importante: aceita DC mas não AC = suspeita forte de ICCU.
Alerta de sobretemperatura do conversor DC-DC
Em alguns modelos (VW ID.3/ID.4), o LDC tem sua própria bomba de circulação de fluido de resfriamento. Se a bomba falhar, o LDC aquece excessivamente e entra em derating ou shutdown. O veículo pode exibir alertas de "sistema de carregamento" ou "elétrica com defeito" que, na verdade, indicam o LDC superaquecido.
Causas técnicas — o que falha internamente no LDC
MOSFETs do estágio primário em curto ou circuito aberto
O LDC opera como uma fonte chaveada isolada em ponte completa, comutando a alta tensão do pack em alta frequência (80–300 kHz). Os MOSFETs do primário bloqueiam a tensão total do pack de baterias e podem falhar por: sobretensão transitória do barramento HV (surtos durante eventos de frenagem regenerativa intensa), falha no timing dos drivers de gate causando shoot-through, ou degradação térmica por operação contínua em condições de calor extremo.
Falha de isolamento no transformador de alta frequência
O transformador de HF garante a isolação galvânica entre o circuito de 400–800 V e o circuito de 12 V. Falha na isolação resulta em corrente de fuga entre os dois domínios de tensão — condição de risco que o sistema de monitoramento de isolamento (IMD) do veículo detecta como P0AA6, podendo inibir completamente o barramento HV como medida de segurança.
Degradação de capacitores de saída (ESR elevada)
Os capacitores eletrolíticos do filtro de saída de 12V degradam com temperatura e tempo de operação. À medida que a ESR aumenta, a ondulação de tensão na saída do LDC cresce, afetando negativamente todas as ECUs alimentadas pelo barramento de 12V. Esse é um mecanismo de falha gradual, cujos sintomas inicialmente parecem problemas elétricos aleatórios antes de evoluir para falha total do LDC.
Falha do SiC no ICCU (Hyundai/Kia)
A falha documentada no ICCU da plataforma E-GMP envolve degradação dos MOSFETs SiC da STMicroelectronics. Com o desgaste acumulado de comutações de alta frequência, o limiar de tensão do gate drift progressivamente, o device não corta mais com eficiência e finalmente falha em modo de curto-circuito — fundindo o fusível de alta tensão do ICCU e inutilizando todo o módulo. O evento é frequentemente acompanhado de um estalo audível.
Códigos de falha por modelo
| Modelo / Plataforma | Código | Descrição |
|---|---|---|
| Genérico OBD-II | P0A12 |
DC/DC Converter Enable Circuit Low |
| Genérico OBD-II | P0A9E |
Generator Control Module Over Temperature (LDC) |
| Genérico OBD-II | P0D22-16 / P0D22-17 |
Generator Control Module — tensão fora da faixa |
| Hyundai Ioniq 5 / Kia EV6 (E-GMP) | P1A9096 |
Falha principal do ICCU — SiC MOSFET. DTC do recall oficial |
| Ioniq 5 / EV6 | U050100 |
Perda de comunicação com o módulo ICCU |
| Nissan Leaf | P0AA1 |
Desconexão HV (co-set quando 12V cai e contactor abre) |
| Tesla Model 3 / Model Y | BMS_w035 / BMS_f035 |
Subtensão no sistema de 12V — sinaliza falha no PCS DC-DC |
| VW ID.3 / ID.4 (MEB) | U050100 |
Comunicação perdida com módulo Charger/DC-DC |
| BYD Dolphin / Atto 3 | U0073 |
CAN bus off — pode indicar falha no LDC gerando instabilidade na rede |
Como diferenciar LDC de outros problemas
Veja como distinguir a falha do LDC de outros problemas com sintomas semelhantes:
| Sintoma | LDC com falha | Outras causas |
|---|---|---|
| Bateria 12V descarregada | 12V não carrega mesmo com HV conectado | Corrente de repouso elevada (ECU com defeito, relé preso) |
| Não carrega em AC | ICCU com falha (LDC + OBC mortos) — aceita DC | Falha isolada no OBC — também não aceita DC |
| Várias luzes de aviso | Tensão 12V baixa ou instável (medir com multímetro) | DTCs reais de cada sistema independente |
| Carro para durante condução | Contactor HV abre por falta de 12V | Falha no BMS, inversor, ou isolamento HV (P0AA6) |
Reparo vs. substituição
O reparo a nível de componente do LDC é economicamente viável na maioria dos casos, especialmente em modelos fora de garantia:
| Modelo | Custo Reparo (Lab) | Custo Substituição (Dealer) |
|---|---|---|
| Nissan Leaf (LDC independente) | R$ 1.500 – 3.500 | R$ 4.500 – 8.000 |
| Hyundai Ioniq 5 / Kia EV6 (ICCU) | R$ 2.500 – 5.000 | R$ 18.000 – 26.000 |
| VW ID.3 / ID.4 | R$ 2.000 – 4.500 | R$ 10.000 – 16.000 |
| BYD Dolphin / Atto 3 | R$ 1.800 – 4.000 | R$ 8.000 – 14.000 |
| Tesla Model 3 / Y (PCS) | R$ 2.500 – 5.500 | R$ 12.000 – 22.000 |
Atenção: Veículos dentro do prazo de garantia ou cobertos pelo recall do ICCU (Hyundai/Kia) devem ser encaminhados à concessionária autorizada para substituição sem custo. Fora de garantia, o reparo a nível de componente em laboratório especializado representa a alternativa mais econômica.
