Como Funciona o Conversor DC-DC em Veículos Elétricos

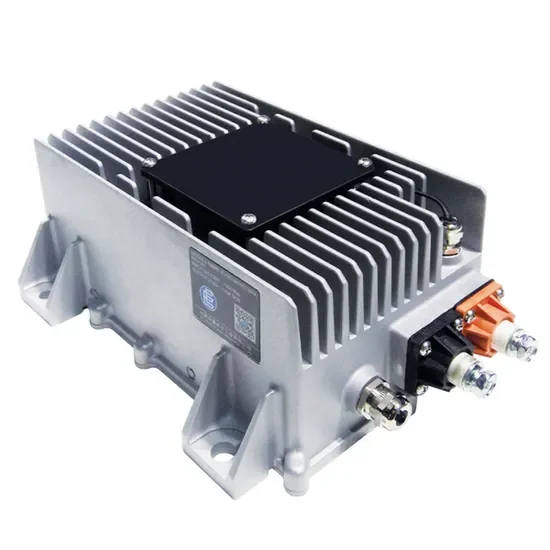

O que é o conversor DC-DC?

Todo veículo elétrico ou híbrido opera em dois níveis de tensão completamente separados. O sistema de tração usa alta tensão — tipicamente entre 300 V e 800 V DC, dependendo do modelo. Mas toda a eletrônica auxiliar do carro (ECUs, iluminação, central multimídia, vidros elétricos, bombas, atuadores) funciona em 12 V, exatamente como em um carro a combustão convencional.

O conversor DC-DC é o componente que faz essa ponte: ele reduz continuamente a tensão do pacote de baterias de alta tensão para 13,8–14,4 V, alimentando os sistemas auxiliares e recarregando a bateria de 12 V do veículo. Em um carro a combustão, esse papel é do alternador. No elétrico, é o conversor DC-DC.

Como funciona internamente

O conversor DC-DC é uma fonte chaveada isolada de alta frequência. O princípio de operação segue três etapas:

1. Chaveamento de alta tensão: MOSFETs de alta tensão no lado primário recortam a tensão DC do pack de baterias em uma onda de alta frequência (tipicamente 100–500 kHz).
2. Transformação e isolação: um transformador de ferrite de alta frequência reduz a tensão e garante isolação galvânica entre o sistema de alta tensão e os 12 V — proteção elétrica obrigatória por norma.
3. Retificação e regulação: diodos ou MOSFETs síncronos no lado secundário retificam a saída, e um circuito de controle mantém a tensão estável em 13,8–14,4 V independente da carga e da tensão de entrada.

Quem conhece fontes chaveadas industriais reconhece imediatamente essa topologia — é essencialmente um conversor forward ou fase-dupla LLC, os mesmos circuitos usados em fontes de servidores e equipamentos industriais, porém projetado para operar com entrada de centenas de volts.

Especificações típicas por modelo

• BYD Dolphin / Atto 3: entrada ~330 V DC, saída 14 V / 100–150 A (~1,4–2,1 kW)
• Hyundai Ioniq 5 / Kia EV6: entrada ~400 V DC, saída 14 V / 150 A (~2,1 kW)
• Tesla Model 3 / Y: entrada ~400 V DC, saída 12–14 V / 200 A (~2,8 kW)
• Toyota Corolla Cross HEV: entrada ~200 V DC, saída 14 V / 100 A (~1,4 kW)
• Nissan Leaf: entrada ~360 V DC, saída 14 V / 120 A (~1,7 kW)

Falhas mais comuns no conversor DC-DC

Sintomas de falha no conversor DC-DC

O sintoma mais enganoso é a bateria auxiliar de 12 V que "vicia" repetidamente. Como o conversor é responsável por recarregá-la, uma falha parcial faz a bateria de 12 V se descarregar com frequência — e muitos proprietários trocam a bateria sem resolver o problema real.

• Bateria de 12 V descarrega com frequência — principal sinal de falha parcial ou intermitente
• Alertas e resets intermitentes no painel — instabilidade de tensão afeta as ECUs
• Veículo não liga mesmo com bateria de tração carregada — sem 12 V, os relés de pré-carga e o sistema de ignição não operam
• Mensagens de erro relacionadas ao sistema elétrico auxiliar — códigos como P0562, P1A0C ou B1000 em algumas marcas
• Anomalias no sistema de multimídia ou assistências — módulos sensíveis a variação de tensão apresentam falhas primeiro

Diferença entre conversor DC-DC e OBC

É comum confundir os dois componentes, mas têm funções opostas:

• OBC (On-Board Charger): converte energia AC da tomada/wallbox em DC para carregar a bateria de alta tensão. Usado apenas durante o carregamento.
• Conversor DC-DC: converte energia DC da bateria de alta tensão para 12–14 V para alimentar os sistemas auxiliares. Opera continuamente enquanto o veículo está ligado.

Uma forma simples de diferenciar a falha: se o carro não carrega em AC mas aceita carga rápida DC, a suspeita é o OBC. Se a bateria de 12 V descarrega repetidamente com o veículo em uso normal, a suspeita é o conversor DC-DC.
