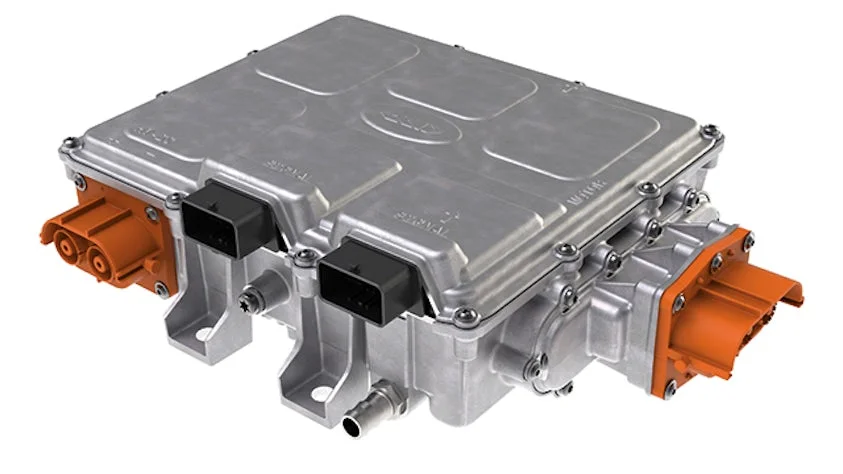

O que é o inversor de tração e por que é crítico
O inversor de tração é o componente que converte a tensão contínua da bateria de alta tensão — tipicamente 400 V ou 800 V DC — em corrente alternada trifásica para acionar o motor elétrico. Ele controla com precisão o torque e a velocidade do motor a cada fração de segundo, executando o algoritmo de controle vetorial (FOC — Field Oriented Control) por meio de uma DSP dedicada.
Internamente, é formado por seis transistores de potência (IGBT ou SiC MOSFET) em ponte trifásica, uma placa de drivers de gate isolados, banco de capacitores no barramento DC, sensores de corrente de fase e interface com o resolver ou encoder do motor. Tudo isso é resfriado por um cold plate integrado ao circuito de refrigeração a líquido do veículo.
Tecnologia importa: Veículos mais antigos (Nissan Leaf, early Bolt, Ioniq 1ª geração) usam IGBTs de silício. Veículos modernos (Ioniq 5/6, Kia EV6, Tesla Model 3/Y, BYD Han/Seal) usam SiC MOSFETs — mais eficientes, porém com janela de tempo de falha muito mais curta (2–5 µs), exigindo drivers de gate mais precisos.
Sintomas de falha no inversor de tração
Limp mode — potência drasticamente reduzida
O VCU (Vehicle Control Unit) detecta falha no inversor e limita a potência de saída a 10–25% do nominal. O veículo acelera lentamente, não consegue subir rampas e o painel exibe alguma combinação de ícones de aviso amarelos ou vermelhos. É o sintoma mais comum de falha inicial no inversor.
Perda total de tração — veículo não anda
Em falhas graves (curto-circuito de IGBT/SiC, loss of phase, falha total no driver de gate), o inversor é inibido completamente. O veículo não responde ao acelerador, o painel acende alertas vermelhos e, em muitos modelos, a tela central exibe a mensagem "falha no sistema de propulsão" ou equivalente.
Vibração e torque pulsante durante aceleração
Quando uma das três fases do inversor está comprometida (driver de gate morto ou IGBT/SiC em circuito aberto), o motor opera com apenas dois pares de fase. O resultado é torque irregular, sentido pelo motorista como vibração rítmica ou "solavancos" durante a aceleração, especialmente em velocidades mais baixas.
Superaquecimento e derating progressivo
O inversor reduz automaticamente a potência quando a temperatura das junções dos IGBTs/SiC ultrapassa o limite seguro. Causas: falha no bombeamento de fluido do sistema de resfriamento, acúmulo de depósito no cold plate, deslaminação da solda entre o módulo e o substrato (que eleva a resistência térmica). O sintoma é perda de potência proporcional ao tempo de aceleração intensa.
Barulho alto (pop/bang) seguido de parada imediata
Um estalo ou estouro audível durante a aceleração ou regeneração brusca é sinal de falha catastrófica — shoot-through (condução simultânea dos dois transistores de uma fase) ou explosão de capacitor DC. Após o evento, o veículo para imediatamente. Inspecionar o compartimento pode revelar cheiro de queimado.
Falha no resolver — motor trava ou gira errado
O resolver é o sensor de posição angular do rotor. Sem o sinal de posição, o inversor não consegue aplicar os ângulos corretos de commutação. O resultado pode ser: motor não gira, gira com torque mínimo ou gira em sentido errado. O DTC registrado é tipicamente relacionado ao "sinal do sensor de posição do motor" ou "motor position sensor circuit".
Causas técnicas — o que falha internamente
1. Desgaste dos bond wires do IGBT (falha por fadiga)
Os fios de alumínio que conectam o die de silício à metalização de cobre dentro do módulo IGBT sofrem fadiga por ciclos térmicos — cada aceleração e frenagem regenerativa gera um ciclo térmico. Com dezenas de milhares de ciclos, os fios rompem progressivamente. O efeito é aumento da tensão de saturação (Vce(sat)), redistribuição de corrente para os fios restantes e eventual falha do módulo. É a causa de desgaste mais comum em inversores com mais de 80.000 km.
2. Falha no driver de gate (aleatória)
Os ICs de driver de gate (ex: TI ISO5852S, Infineon 2ED, CONCEPT 2SC0435T) são componentes isolados que controlam a abertura e fechamento de cada transistor. A falha de um driver mantém o transistor permanentemente aberto (fase perdida) ou, pior, não o fecha adequadamente (risco de shoot-through). Drivers falham por: subtensão na alimentação secundária, latch-up por ruído, ESD na linha de sinal, ou degradação do optoacoplador interno ao longo do tempo.
3. Degradação do gate oxide nos SiC MOSFETs
Em plataformas de 800 V com SiC (Ioniq 5, EV6, Tesla Model 3 RWD), o dióxido de silício do gate sofre degradação cumulativa a cada comutação de alta frequência (20–50 kHz). O limiar de tensão (Vth) deriva com o tempo, podendo resultar em turn-off incompleto e, eventualmente, shoot-through. Os SiC também possuem tempo de suportabilidade a curto-circuito muito menor (2–5 µs vs 10–20 µs dos IGBTs), tornando qualquer falha de proteção mais difícil de interceptar a tempo.
4. Degradação dos capacitores do barramento DC
O banco de capacitores de filme do barramento DC absorve os picos de tensão durante as comutações e filtra a ondulação de corrente. Com o envelhecimento, a capacitância cai e a ESR (resistência série equivalente) sobe — o que aumenta a ondulação de tensão no bus. Picos de tensão maiores submetem os IGBTs/SiC a esforços crescentes, podendo precipitar a falha dos transistores antes do previsto.
5. Falha no circuito de resfriamento
O inversor depende do fluido de arrefecimento do veículo para manter as junções abaixo de 150–175°C. Bomba de fluido com desgaste, mangueiras com obstrução por depósito de silicato, ou fluido fora de especificação (pH incorreto) aumentam a resistência térmica e causam derating ou shutdown térmico sob cargas moderadas. No Brasil, o clima tropical eleva a temperatura ambiente e reduz a margem térmica disponível.
Códigos de falha por modelo
A leitura de DTCs (Diagnostic Trouble Codes) é fundamental para orientar o diagnóstico. Veja os códigos mais comuns por plataforma:
| Modelo / Plataforma | Código | Descrição |
|---|---|---|
| Nissan Leaf (ZE0/AZE0/ZE1) | P3101 |
Falha geral motor/inversor |
| Nissan Leaf | P3177 / P3178 |
Sensor de temperatura do inversor |
| Nissan Leaf | P31E1 |
Interlock de alta tensão aberto |
| Hyundai Ioniq 5 / Kia EV6 (E-GMP) | C1611 |
Sobrecorrente no motor controller |
| Ioniq 5 / EV6 | C1614 |
Sobretemperatura do motor controller |
| Ioniq 5 / EV6 | C165A |
Sinal do resolver anormal |
| VW ID.3 / ID.4 (MEB) | JX4-xxxxx |
Códigos do módulo Power Electronics (JX4), acessíveis via VCDS |
| BYD Atto 3 / Dolphin / Han | P0A0E |
Sensor de corrente do motor de tração fase A |
| BYD (geral) | P1B00 |
Interlock de alta tensão — precursor de isolamento |
| BYD (geral) | U0100 |
Perda de comunicação com o motor control module |
| Chevrolet Bolt EV | P1E00 |
Falha do sistema de propulsão (umbrella code) |
| Chevrolet Bolt | P0A1F |
Desempenho interno do BECM (co-set com inversor) |
| Tesla Model 3 / Model Y | DTC A143 / A148 |
Falha do inversor de drive |
| Tesla | BMS_f022 |
Timeout de comunicação BMS→inversor |
Atenção: Códigos genéricos OBD-II (P-codes) cobrem apenas parte das falhas. A maioria dos códigos críticos de inversor são manufacturer-specific e requerem ferramentas dedicadas: GDS Mobile (Hyundai/Kia), VCDS (VW), LeafSpy (Nissan Leaf), BYD DIAG, MDI/Tech2Win (GM). Leitores OBD genéricos frequentemente não os capturam.
Como é feito o diagnóstico técnico
O diagnóstico de um inversor suspeito segue uma sequência lógica:
- Leitura de DTCs com ferramenta OEM-level — identificação do código, snapshot de dados congelados e histórico de eventos
- Verificação visual — desmontagem do inversor, inspeção com lupa e microscópio: depósitos de carbono, rastros de arco, módulos de potência fisicamente danificados
- Medição dos módulos IGBT/SiC — teste de diodo das junções gate-emitter e collector-emitter para detectar curto ou circuito aberto
- Verificação da placa de drivers — teste de tensão de alimentação dos drivers, medição de saída de gate, verificação dos optoacopladores
- Medição do banco de capacitores — ESR e capacitância; valores fora de especificação indicam degradação
- Verificação do sistema de resfriamento — teste de fluxo, pressão e qualidade do fluido
- Teste funcional com carga simulada — após reparo, teste na bancada com carga resistiva antes de reintegrar ao veículo
Reparo vs. substituição: análise de custo
A substituição do assembly completo do inversor via dealer é a opção mais rápida, mas também a mais cara. O reparo a nível de componente eletrônico é economicamente vantajoso para a maioria dos modelos:
| Tipo de Reparo | Custo Estimado (Brasil) | Aplicabilidade |
|---|---|---|
| Reparo da placa de driver de gate | R$ 800 – 2.500 | Leaf, Bolt, BYD, maioria dos modelos |
| Troca de módulo IGBT (Nissan Leaf) | R$ 2.500 – 5.500 | ZE0/AZE0/ZE1 — módulos Hitachi disponíveis |
| Troca de módulo SiC (Ioniq 5 / EV6) | R$ 4.000 – 9.000 | E-GMP — módulos importados (3–6 semanas) |
| Troca de capacitores do barramento DC | R$ 600 – 1.800 | Todos os modelos |
| Substituição do assembly (dealer) | R$ 12.000 – 35.000 | Todas as marcas — custo mais alto |
Economia real: O reparo a nível de componente representa economia de 60% a 80% em relação à troca do conjunto. Para inversores com falha apenas na placa de driver ou nos capacitores, o custo de reparo é inferior a R$ 3.000 — contra R$ 15.000–30.000 de uma substituição.
