Introdução

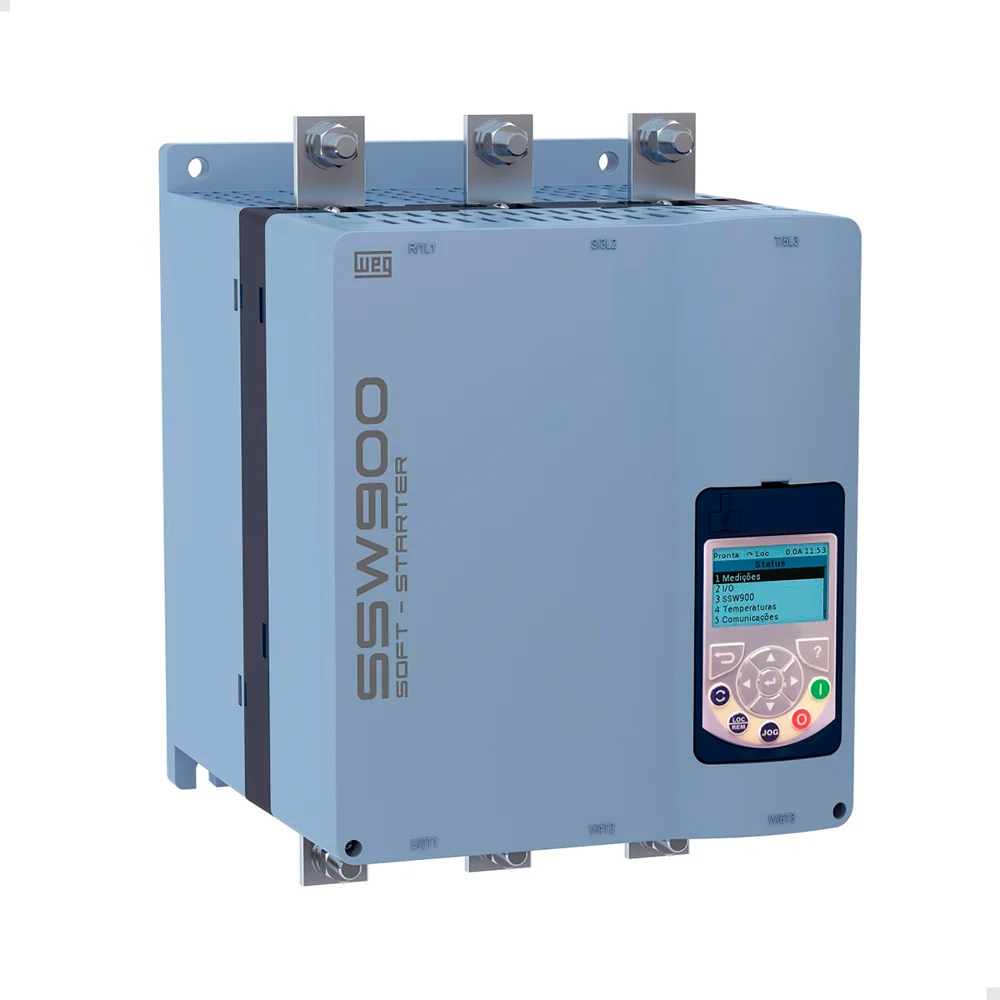

Os soft starters WEG série PSW são equipamentos confiáveis, mas quando falham, o diagnóstico correto é crucial para um reparo eficiente. Este guia apresenta uma metodologia sistemática baseada em centenas de reparos realizados pela FIXTRON.
Arquitetura do WEG PSW
Antes do diagnóstico, é importante entender os principais blocos funcionais:
Componentes Principais:
- Ponte de Tiristores: Controle da tensão de saída
- Circuito de Controle: Microprocessador e interfaces
- Fonte Auxiliar: 24V para controle
- Circuito de Proteção: Fusíveis e sensores
- Interface Homem-Máquina: Display e botões
Códigos de Erro Mais Comuns
Grupo de Erros de Entrada (E01-E09)
| Código | Descrição | Causa Mais Provável | Ação Imediata |
|---|---|---|---|
| E01 | Falta de fase | Fusível queimado | Verificar fusíveis de entrada |
| E02 | Sequência de fase | Cabos trocados | Corrigir sequência R-S-T |
| E03 | Subtensão | Queda de tensão na rede | Medir tensão de alimentação |
| E04 | Sobretensão | Problema na rede | Instalar proteção contra surtos |
Grupo de Erros de Saída (E10-E19)
| Código | Descrição | Causa Mais Provável | Ação Imediata |
|---|---|---|---|
| E10 | Sobrecorrente | Motor travado/curto | Verificar motor e carga |
| E11 | Rotor bloqueado | Problema mecânico | Inspecionar acoplamento |
| E12 | Desbalanceamento | Motor com problema | Teste de isolamento do motor |
Procedimento de Diagnóstico Sistemático
Etapa 1: Coleta de Informações
- Histórico da falha:
- Quando começou o problema?
- Houve alterações recentes?
- Condições ambientais
- Frequência da falha
- Dados do equipamento:
- Modelo exato (PSW-30, PSW-60, etc.)
- Potência nominal
- Tempo de uso
- Histórico de manutenções
Etapa 2: Inspeção Visual
Importante
SEMPRE desligar e bloquear antes da inspeção!
- Externa:
- Sinais de superaquecimento
- Danos físicos no gabinete
- Fixação dos cabos
- Estado do display
- Interna:
- Sinais de queima nas placas
- Componentes estufados
- Oxidação ou corrosão
- Sujeira excessiva
Principais Falhas e Soluções
1. Tiristor Queimado
Identificação:
- Teste de continuidade: curto-circuito A-K
- Assimetria na corrente de saída
- Aquecimento localizado
Substituição:
- Identificar part number exato
- Dessoldar com cuidado (temperatura controlada)
- Limpar trilhas completamente
- Aplicar pasta térmica no novo componente
- Testar isolamento após soldagem
2. Placa de Controle Defeituosa
Sintomas Típicos:
- Display com caracteres estranhos
- Não responde aos comandos
- Parâmetros se alteram sozinhos
- Comunicação falha
Prevenção de Falhas
Instalação Adequada:
- Ventilação suficiente (mínimo 100mm em todos os lados)
- Proteção contra poeira excessiva
- Aterramento eficiente
- Cabos dimensionados corretamente
Configuração Otimizada:
- Corrente nominal exata do motor
- Rampas adequadas à aplicação
- Proteções calibradas mas não excessivas
- Bypass configurado se necessário
Quando Buscar Ajuda Especializada
Procure um especialista quando:
- Falhas recorrentes sem causa identificada
- Múltiplos componentes danificados
- Necessidade de reprogramação completa
- Suspeita de dano na placa principal
- Equipamento crítico para produção
Conclusão
O diagnóstico eficiente de soft starters WEG PSW requer metodologia sistemática e conhecimento técnico específico. A maioria das falhas pode ser identificada com ferramentas básicas e os procedimentos apresentados neste guia.
Lembre-se: um diagnóstico correto é 50% da solução!
