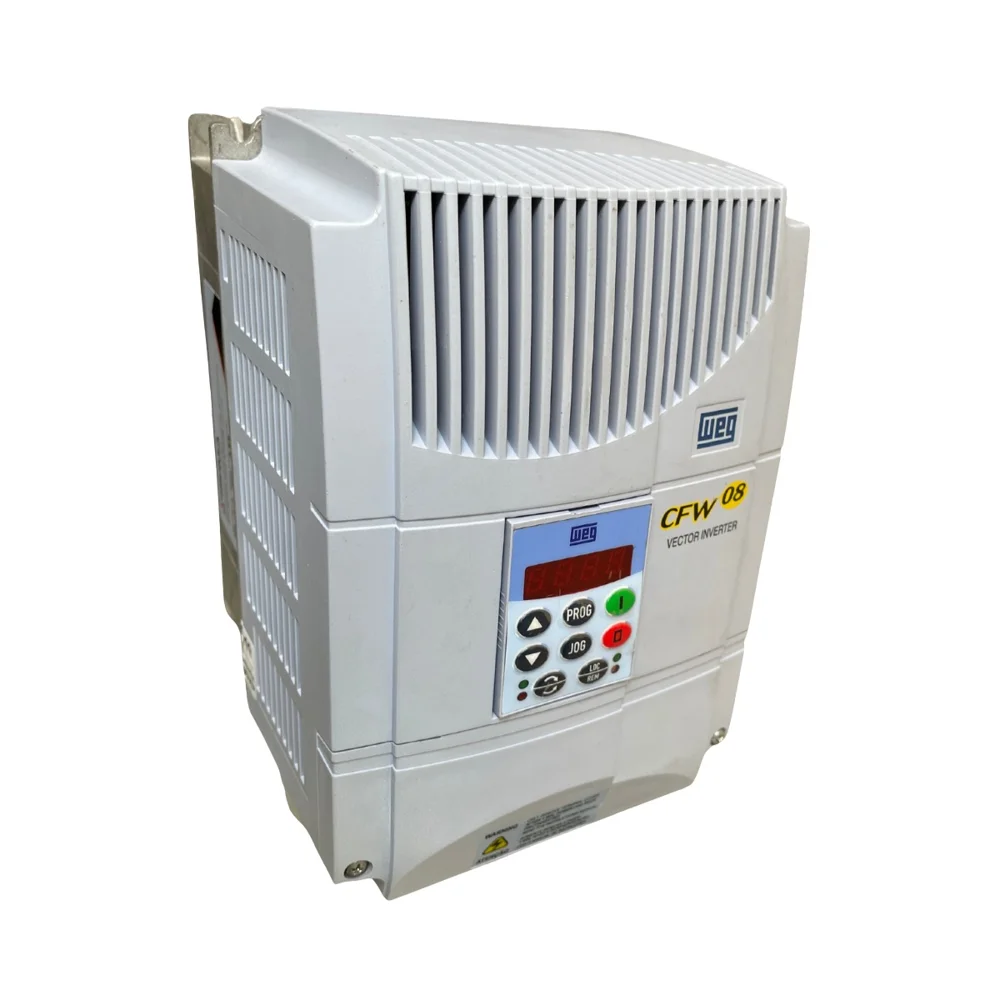

O Que Significa o Código F022 no WEG CFW08?
O código de falha F022 no inversor WEG CFW08 indica que a tensão no barramento DC interno ultrapassou o limite máximo configurado. O barramento DC é a ligação entre a ponte retificadora (que converte CA em CC) e o estágio de inversão (que reconverte CC em CA para o motor). Quando a tensão nesse ponto excede o limite, o inversor desliga imediatamente para proteger os capacitores e os IGBTs.
Este é um dos códigos de falha mais frequentes no CFW08 e pode ser causado tanto por fatores elétricos externos quanto por degradação interna de componentes.
Principais Causas do F022
1. Rampa de desaceleração muito curta (causa mais comum)
Quando o motor desacelera rapidamente, ele age como um gerador, devolvendo energia elétrica ao barramento DC do inversor. Se a rampa de desaceleração (P0101 ou P0103) for muito curta para a inércia da carga, o barramento sobe rapidamente acima do limite, gerando o F022.
Solução: Aumente o tempo de desaceleração no parâmetro P0101 (Tempo de Desaceleração 1) e verifique se o F022 desaparece.
2. Tensão de alimentação acima do nominal
Redes com tensão instável ou acima do nominal (por exemplo, 420V em uma rede de 380V) elevam o barramento DC além do limite de segurança mesmo sem o motor regenerando energia.
Solução: Meça a tensão de alimentação em diferentes horários do dia. Se estiver consistentemente alta, o problema é da concessionária — consulte um eletricista para instalação de supressor de surtos ou regulador de tensão.
3. Degradação dos capacitores do barramento DC
Capacitores envelhecidos perdem capacitância, reduzindo sua capacidade de absorver os picos de tensão durante a regeneração do motor. O resultado é que mesmo rampas de desaceleração moderadas geram F022.
Sinal de alerta: Se o F022 passou a ocorrer em uma aplicação que funcionava bem por anos sem falhas, e a rampa não foi alterada, os capacitores são o principal suspeito.
4. Ausência ou falha da resistência de frenagem dinâmica
Em aplicações com carga de alta inércia (volantes, ventiladores grandes, bombas centrífugas), o uso de resistência de frenagem dinâmica externa é essencial para dissipar a energia regenerada. Se essa resistência estiver ausente, queimada ou desconectada, o F022 é inevitável em desacelerações.
Parâmetros Relacionados ao F022 no CFW08
- P0151 — Tensão Máxima do Barramento: Nível de tensão DC que gera a falha F022 (padrão: 400V para 220V / 800V para 380V)
- P0152 — Tensão de Ativação do Chopper: Nível que aciona a resistência de frenagem dinâmica (deve ser configurado abaixo de P0151)
- P0101 / P0103 — Tempo de Desaceleração: Aumente esses valores para reduzir a energia regenerada por unidade de tempo
Diagnóstico Passo a Passo do F022
- Verifique a tensão de alimentação: Com multímetro, meça a tensão entre as fases R, S, T antes do inversor. Compare com a placa de identificação do CFW08 (220V/380V). Tensão acima de +10% do nominal indica problema externo.
- Analise em qual momento ocorre o F022: Se for durante a desaceleração, o problema é de rampa ou de capacitores. Se for ao energizar (sem motor girar), é tensão de alimentação alta ou falha nos capacitores.
- Aumente o tempo de desaceleração (P0101/P0103): Dobre o valor atual e teste. Se o F022 desaparecer, a rampa era muito curta. Ajuste até encontrar um tempo adequado para a aplicação.
- Verifique a resistência de frenagem (se instalada): Meça a resistência com multímetro. Um valor muito alto (>∞) indica resistência aberta — substituir.
- Se o F022 persistir com rampas longas e tensão normal: Capacitores do barramento provavelmente degradados — necessário reparo especializado.
Cuidado
Não tente medir a tensão do barramento DC com o inversor energizado sem o equipamento e treinamento adequados. O barramento DC pode ter mais de 600V e permanece carregado por vários minutos após desligar o inversor.
Quando Enviar para Reparo?
O inversor WEG CFW08 precisa de reparo especializado quando:
- O F022 ocorre mesmo com rampas longas e tensão de alimentação normal
- O F022 passou a ocorrer em uma aplicação que funcionava sem falhas — sinal claro de capacitores degradados
- Há outros erros junto ao F022 (F021, F070) indicando falha múltipla
- O inversor não energiza mais ou trips imediatamente ao ligar
