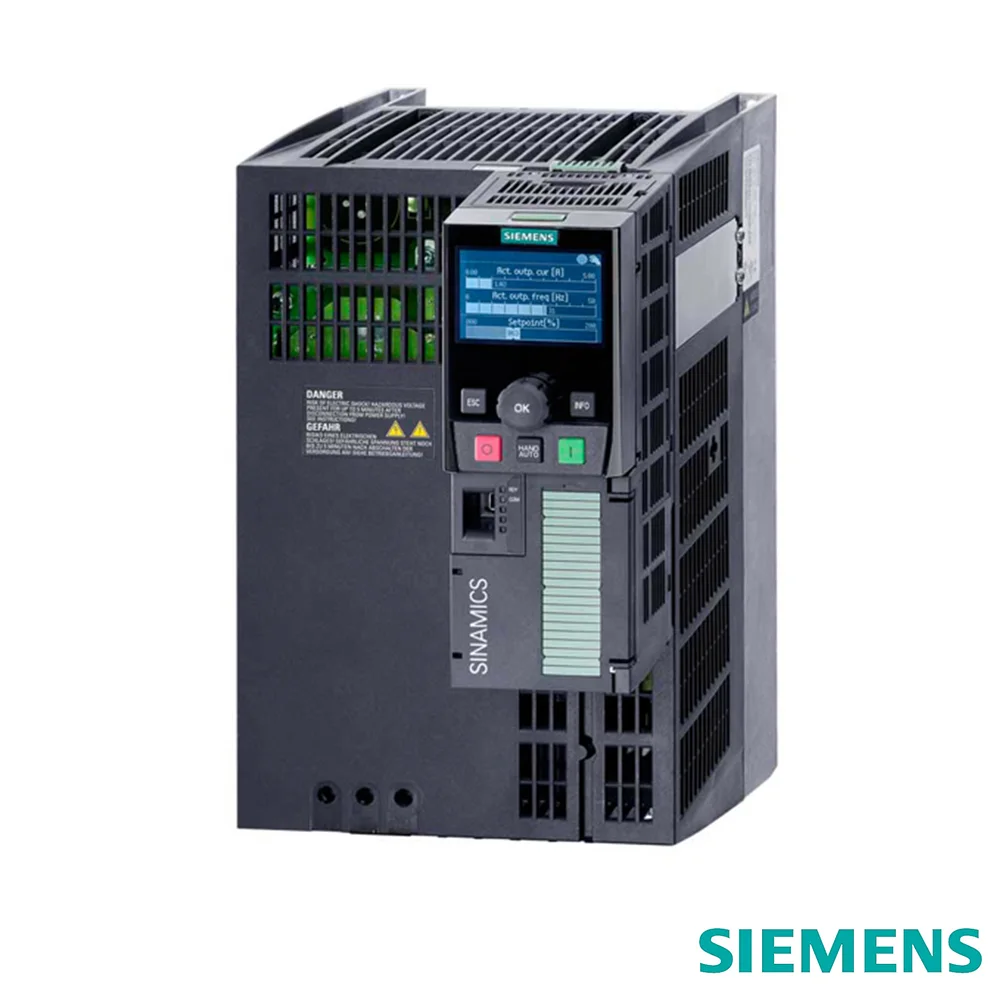

Equipamentos afetados: Siemens G120 (todas as versões), G120C, G120P, G120D e Micromaster 440 (MM440)
O Que Significa o Código F0001?
O código de falha F0001 nos inversores Siemens G120 e Micromaster 440 indica uma condição de sobrecorrente detectada no circuito de saída do inversor. O hardware de proteção identificou corrente acima do limite máximo e desligou o inversor para evitar danos maiores nos IGBTs, na fiação ou no motor.
Este é um dos códigos de falha mais comuns nesses inversores e pode ter diversas causas — algumas fáceis de resolver pelo próprio operador, outras que exigem intervenção técnica especializada.
Principais Causas do F0001
1. Curto-circuito ou sobrecarga no motor ou na fiação
- Curto-circuito entre fases no cabo de saída do inversor
- Curto-circuito interno no motor (espiras queimadas)
- Sobrecarga mecânica no equipamento acionado (rolamento travado, material preso)
- Cabo de saída em contato com terra
2. Parametrização incorreta
- Limites de corrente (P0640) configurados abaixo da corrente nominal do motor
- Rampa de aceleração muito curta (P1120/P1121) para a inércia da carga
- Dados nominais do motor (P0304-P0311) incorretos — o inversor calcula as proteções com base nestes valores
3. Dano nos IGBTs ou no circuito de potência
- Módulos IGBT com curto-circuito interno (falha permanente — o inversor trips imediatamente ao energizar)
- Circuito de gate driver danificado, causando disparo assimétrico dos IGBTs
- Sensor de corrente (shunt ou transformador de corrente) com defeito — reporta corrente falsa
Atenção
Se o F0001 aparecer imediatamente ao energizar o inversor (sem que o motor chegue a girar), há grande probabilidade de falha nos IGBTs — não tente resetar repetidamente, pois pode agravar o dano.
Como Diagnosticar o F0001 — Passo a Passo
- Desconecte o cabo do motor: Com o inversor energizado mas sem acionamento, verifique se a falha aparece. Se não aparecer, o problema está no motor ou na fiação de saída.
- Meça a resistência entre os terminais de saída (U, V, W): Com o inversor desligado e isolado, meça par a par. Valores abaixo de 1Ω indicam curto-circuito nos IGBTs. Meça também para o terra — valores < 100kΩ indicam problema no cabeamento ou motor.
- Inspecione o motor: Meça a resistência das bobinas do motor. Para motores trifásicos, as três resistências devem ser iguais. Desequilíbrio acima de 5% ou valor próximo a zero indica falha no motor.
- Verifique os parâmetros P0304-P0311: Confirme que tensão nominal, corrente nominal e frequência nominal estão corretos para o motor instalado.
- Ajuste as rampas (P1120/P1121): Aumente o tempo de aceleração/desaceleração e verifique se o F0001 desaparece sob carga normal.
- Se o F0001 persistir com o motor desconectado: Há forte indicação de falha interna nos IGBTs — envie o inversor para reparo especializado.
Como resetar o F0001 no Siemens G120
Após identificar e corrigir a causa, o reset pode ser feito de três formas:
- Via BOP-2 (painel): Navegue até o parâmetro r0947 e confirme a leitura da falha, depois pressione o botão de reset
- Via entrada digital: Configure DI2 ou DI3 para a função "Acknowledge fault" (P0701/P0702 = 9) e acione brevemente
- Via fieldbus (PROFIBUS/PROFINET): Escreva bit 7 (Fault acknowledge) no Control Word (r0054)
Quando É Necessário Reparo Especializado?
O inversor precisa de reparo quando:
- O F0001 aparece imediatamente ao energizar, sem motor conectado
- A medição entre os terminais de saída indica curto-circuito nos IGBTs
- O reset é possível, mas a falha retorna em segundos mesmo sem carga
- Há cheiro de queimado, marcas de arco elétrico ou componentes visualmente danificados
F0001 Persistente? A FIXTRON Resolve.
Enviamos diagnóstico em 24h. Recebemos inversores Siemens G120 e MM440 de todo o Brasil.
Perguntas Frequentes sobre o F0001
Sim, ambos usam a mesma definição: F0001 = Overcurrent (sobrecorrente). No G120 o comportamento padrão é desligar instantaneamente ao atingir 200% da corrente nominal. No MM440, o gatilho pode ser ajustado via P0610.
Não. Tentar operar um inversor com F0001 causado por IGBTs danificados pode resultar em dano permanente ao equipamento, ao motor e até risco de incêndio. Aguarde o diagnóstico e reparo antes de recolocar em operação.
O custo varia conforme a potência do inversor e os componentes danificados. Em geral, o reparo representa 25% a 40% do valor de um equipamento novo. Enviamos orçamento detalhado após diagnóstico, sem compromisso.
