1. O que é F0078

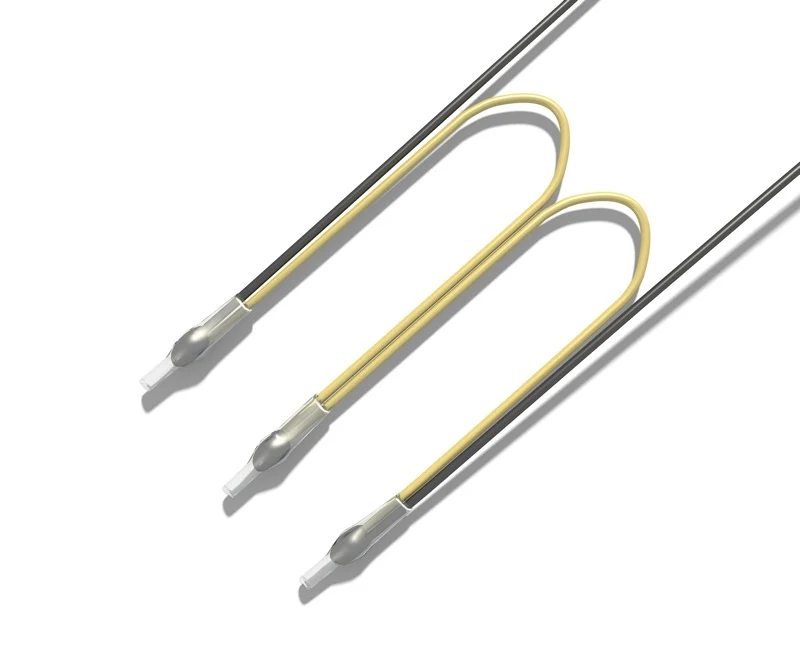

Falha de sobretemperatura medida no sensor de temperatura (triplo PTC) do motor via entrada analógica AIx ou entrada digital DIx.
ATENÇÃO do manual: o PTC deve ter isolação elétrica reforçada até 1000 V.
2. Tabela 15.1 — resistência PTC (via AIx)
| Resistência PTC | VIN (AIx) | Estado |
|---|---|---|
| RPTC < 50 Ω | VIN > 9,1 V | F0078 (curto / anormal) |
| 50 Ω < RPTC < 3,9 kΩ | 9,1 V > VIN > 1,3 V | Normal |
| RPTC > 3,9 kΩ | VIN < 1,3 V | F0078 (sobretemperatura / aberto) |
Manter ganhos e offsets das entradas analógicas nos valores padrão para a função operar corretamente.
3. Conexão AIx e DIx
Via analógica: configurar AIx em corrente e opção “4 = PTC” em P0231, P0236 ou P0241; PTC entre +10 V e AIx; DIP-switch da AIx em mA.
Via digital: opção 29 (PTC) em P0263 a P0270; PTC entre DIx e GND. Níveis de resistência iguais à tabela; porém curto de PTC (R < 50 Ω) não é detectado na DI — visto como normal; só R > 3,9 kΩ gera F0078.
4. Causas na referência rápida (F0078)
- Carga no eixo do motor muito alta.
- Ciclo de carga muito elevado (muitas partidas/paradas por minuto).
- Temperatura ambiente alta ao redor do motor.
- Mau contato ou curto-circuito (3k9 < R PTC < 0k1 na redação da referência rápida).
- Termistor do motor não instalado.
- Eixo do motor travado.
CFW500 com F0078?
Validação de PTC, AIx/DIx e motor. Suporte Fixtron.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
5. Perguntas Frequentes
Sobretemperatura do motor medida por triplo PTC via AIx ou DIx no CFW500.
RPTC < 50 Ω ou RPTC > 3,9 kΩ, conforme Tabela 15.1 do manual.
Não. O manual proíbe DI2 para PTC (entrada de frequência FI).
Não: R < 50 Ω na entrada digital é visto como normal; só R > 3,9 kΩ gera F0078.
Sim: isolação elétrica reforçada até 1000 V (ATENÇÃO do manual).
