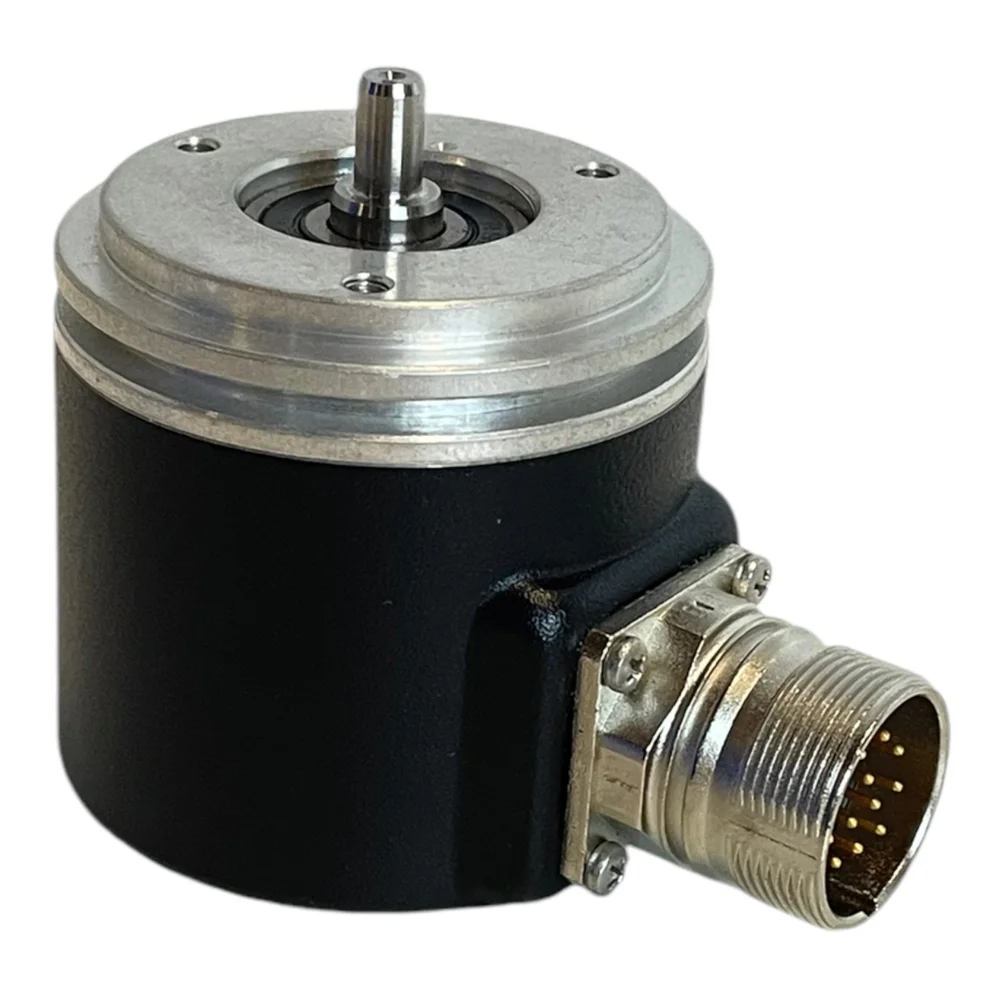

O encoder é o sensor que informa ao servo drive ou inversor a posição e velocidade do motor. Quando falha, o sistema de controle perde o feedback e reage de forma imprevisível — desde velocidade instável até movimentos descontrolados.
O diagnóstico de encoder exige conhecer os sintomas específicos de cada tipo de falha. Este guia cobre encoders incrementais (os mais comuns), absolutos e resolvers.
Sintomas de Encoder com Defeito
Velocidade Instável ou Oscilando
Motor oscila em torno da velocidade de referência mesmo com carga constante. O drive percebe variação de velocidade no feedback e tenta corrigir — mas o erro é do encoder, não da carga.
Erro de Posicionamento Acumulativo
Em sistemas de posicionamento CNC ou robótica, a posição calculada diverge progressivamente da posição real. Indica perda de pulsos no encoder (canal A ou B com falha intermitente).
Alarme de Encoder no Drive (Encoder Error / Feedback Fault)
Drives modernos (Yaskawa, Siemens, Fanuc, Mitsubishi) monitoram a integridade do sinal do encoder e geram alarme específico quando detectam ausência de pulsos, nível de tensão fora da faixa ou timeout de comunicação (encoders seriais).
Motor "Arranca" ou Tem Comportamento Errático
O motor parte normalmente mas faz movimentos bruscos ou inesperados. Em malha fechada, um encoder fornecendo posição errada faz o controlador gerar torques incorretos para "corrigir" o erro.
Motor Superaquecendo sem Sobrecarga Aparente
Encoder com ruído no sinal faz o controlador de corrente "lutar" contra um erro de posição virtual — aplicando corrente extra para compensar. O motor consome mais corrente e aquece acima do normal sem carga adicional.
Falha Intermitente que Piora com Temperatura
O encoder funciona no frio mas falha após o sistema atingir temperatura de operação. Indica componente eletrônico com deriva térmica — muito comum no CI de linha do encoder (driver RS-422) e no LED emissor de encoders ópticos envelhecidos.
Diagnóstico por Tipo de Encoder
Encoder Incremental (TTL / RS-422)
O encoder incremental gera trens de pulsos nos canais A, B e Z (zero). O diagnóstico ideal usa osciloscópio:
- Canal A e B devem estar em quadratura (90° de defasagem) — se estão em fase ou invertidos, há problema no disco ou na óptica
- Pulsos limpos e sem ruído — bordas de subida e descida definidas; pulsos com noise indicam problema no cabo ou no CI de linha
- Amplitude correta — TTL: 0 V / 5 V; RS-422: par diferencial com ±5 V entre A e /A
- Canal Z deve gerar exatamente um pulso por revolução — se ausente, o encoder perdeu a referência de zero (home)
Encoder Absoluto (SSI, EnDat, BiSS)
Encoders absolutos comunicam posição via protocolo serial (SSI, EnDat 2.1/2.2, BiSS-C). O diagnóstico de comunicação exige equipamento específico:
- Verificar o clock de comunicação — o drive gera o clock; se ausente no encoder, o problema é no drive ou no cabo
- Verificar a tensão de alimentação — encoders absolutos geralmente requerem 5 V precisos; alimentação fora da faixa causa erro de leitura
- Testar a posição com homing — se o encoder retorna posição incorreta após power-on, pode ser falha na bateria de backup (encoders absolutos com bateria) ou disco danificado
Resolver (Motor Síncrono)
O resolver usa princípio de transformador rotativo e é extremamente robusto. Falhas são menos comuns mas incluem:
- Isolação entre bobinas comprometida — medir resistência entre bobinas de excitação e de saída (deve ser alta, megaohms)
- Rolamento do resolver desgastado — causa erro de posição senoidal (erro na frequência de rotação)
- Cabo com fio de blindagem cortado — ruído no sinal senoidal do resolver
Causas Mais Comuns de Falha em Encoders
| Causa | Tipo de Encoder Afetado | Sintoma Típico |
|---|---|---|
| Rolamento interno desgastado | Todos | Ruído mecânico, folga axial/radial no eixo |
| LED emissor degradado | Óptico incremental/absoluto | Sinal fraco, falha intermitente com temperatura |
| Disco óptico trincado ou sujo | Óptico incremental/absoluto | Perda de pulsos em ângulo específico |
| CI de linha RS-422 com defeito | Incremental RS-422 | Um canal ausente ou com ruído excessivo |
| Cabo danificado (dobrado, esmagado) | Todos | Falha intermitente, piora com movimento |
| Conector com oxidação | Todos | Resistência de contato alta, sinal instável |
| Bateria de backup descarregada | Absoluto com bateria | Posição incorreta após desligamento |
Encoders Magnéticos e Interferência
Encoders magnéticos (Hall effect) são suscetíveis a campos magnéticos externos de motores e cabos de potência próximos. Se o encoder magnético está instalado muito próximo do motor ou de cabos de potência sem blindagem, pode apresentar ruído periódico correlacionado com a rotação — não é defeito do encoder, mas de instalação.
Encoder ou Drive com Falha? Diagnóstico Especializado
Nosso laboratório realiza diagnóstico completo de encoders industriais com osciloscópio e equipamentos de teste específicos. Identificamos se o problema está no encoder, no cabo ou no drive.
Perguntas Frequentes
Os sintomas mais comuns são: velocidade instável ou oscilando, erro de posicionamento progressivo, alarme de encoder no drive (encoder error, feedback fault), motor com comportamento errático, e falha que piora com temperatura. O diagnóstico definitivo é feito com osciloscópio nos canais A, B e Z do encoder.
Sim. Um encoder com defeito que fornece sinal incorreto faz o controlador reagir de forma errada — podendo comandar corrente excessiva. Em casos graves, pode causar oscilação descontrolada e danos térmicos ao motor. O drive geralmente tem proteção, mas falhas de encoder são tratadas como emergência na maioria dos sistemas.
Depende do tipo de falha. Encoders com conector danificado, cabo rompido ou rolamento desgastado têm reparo simples. Encoders com disco óptico quebrado ou eletrônica danificada geralmente são substituídos. Encoders de alta resolução (acima de 10.000 PPR) ou multiprotocolo têm custo de reposição elevado — nesses casos, o reparo quase sempre compensa.
Com multímetro é possível apenas verificações básicas: tensão de alimentação (+5 V ou +12 V), continuidade dos condutores do cabo, e resistência do cabo (sem fio interrompido). Para verificar a qualidade dos pulsos (forma de onda, quadratura, ruído) é necessário osciloscópio. O multímetro em modo voltímetro pode indicar se os canais variam de nível ao girar o eixo lentamente, mas não detecta pulsos perdidos em velocidade normal.
