1. Mapa entrada vs saída
| Acessório | Lado | Função principal (guias de instalação) |
|---|---|---|

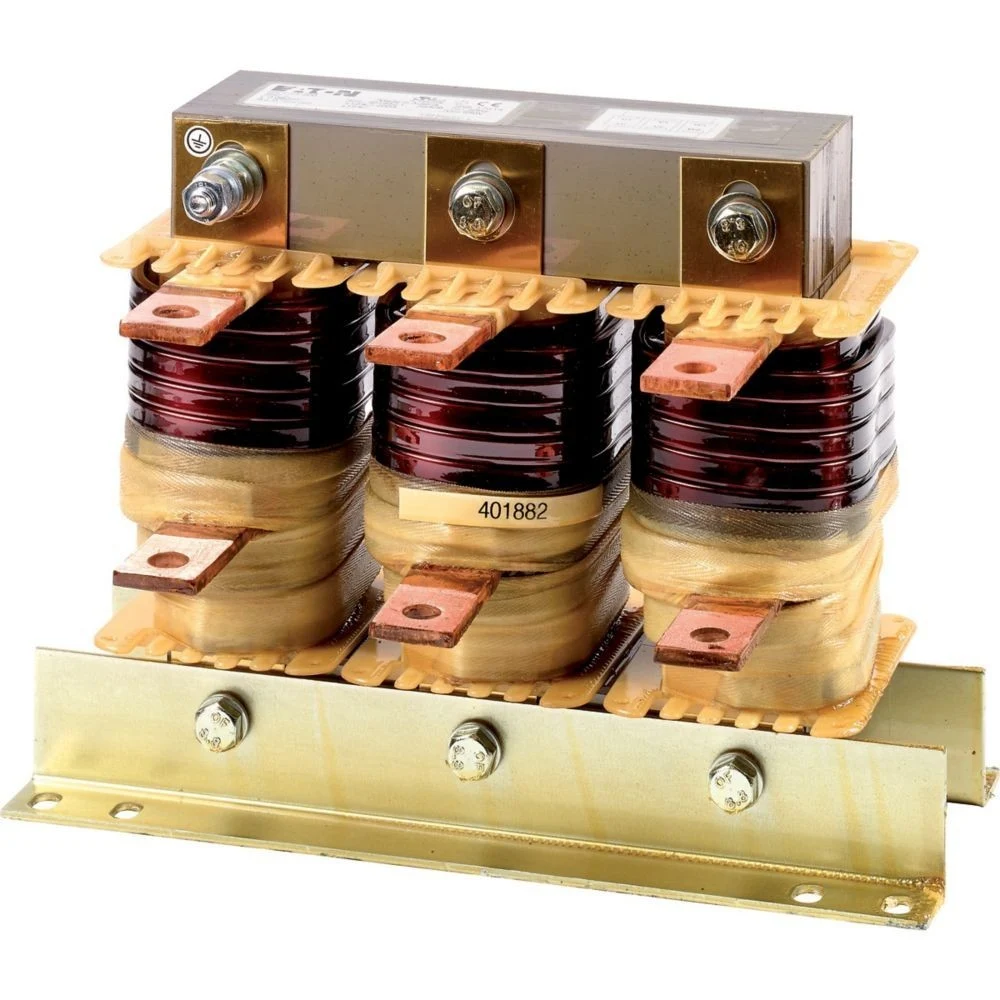

| Reator de linha (AC choke) | Rede → drive | Limita di/dt de entrada, reduz harmônicas de corrente e protege o retificador em redes “duras” |
| Choke / reator DC | Barramento DC (interno ou externo) | Suaviza corrente no link DC e reduz ripple / THDi |
| Filtro EMC / RFI | Entrada (muitas vezes interno + externo) | Atenuação de emissões conduzidas de radiofrequência |
| Filtro dV/dt | Drive → motor | Reduz taxa de subida da tensão PWM no cabo/motor |
| Filtro senoidal | Drive → motor | Tensão de saída quase senoidal (casos de cabo longo / motor sensível) |
| Resistor de frenagem | Chopper de freio | Dissipa energia regenerativa — não é filtro EMC |
2. Reator de linha e choke DC
O retificador de entrada do VFD de 6 pulsos puxa corrente de forma não senoidal. Manuais de instalação usam reator de linha e/ou DC choke para:
- reduzir picos de corrente de linha;
- diminuir a distorção harmônica de corrente (THDi);
- proteger diodos/retificador contra transitórios e redes de alta capacidade de curto-circuito.
3. Filtro EMC / RFI
Filtros RFI/EMC na entrada atuam em emissões conduzidas de alta frequência, para o drive atender categorias de EMC (ex.: C1/C2/C3 nas normas de produto, quando o fabricante declara). Dependem de:
- aterramento correto;
- cabo de motor blindado e glândulas EMC, quando exigidos;
- comprimento de cabo dentro da tabela do fabricante.
4. Filtro dV/dt e senoidal
Na saída, o problema típico é estresse de isolação do motor e reflexões em cabos longos (dV/dt do PWM). O manual do drive indica quando usar:
- filtro dV/dt — limita a taxa de subida;
- filtro senoidal — mais completo, com queda de tensão e custo maiores.
Esses filtros também são citados em notas de aplicação de correntes de rolamento como parte da mitigação de modo comum — ver artigo de fluting.
5. Erros comuns de interpretação
- Filtro EMC não substitui reator para THDi de linha.
- Reator de linha não substitui freio dinâmico para regeneração (F005 / DC sobretensão (overvoltage)).
- Filtro de saída não “conserta” IGBT em curto — se o fault persiste em vazio, é hardware.
- Não invente % de reatância sem a folha de dados do reator e o manual do drive.
