- ISO 11783 (ISOBUS) — padrão de comunicação trator–implemento (camadas de rede e eletrônica de interface).
- Manuais de serviço e listas de DTC de cada fabricante (John Deere, CNH, AGCO, etc.) são proprietários e variam por modelo/ano — por isso este artigo não inventa códigos. Use Service Advisor, EDT, EST, CDS ou a ferramenta da sua marca e traga o print do DTC.
- Sintomas e falhas de hardware (fonte, CAN, drivers, corrosão) são padrões de eletrônica embarcada que a bancada trata de forma universal.

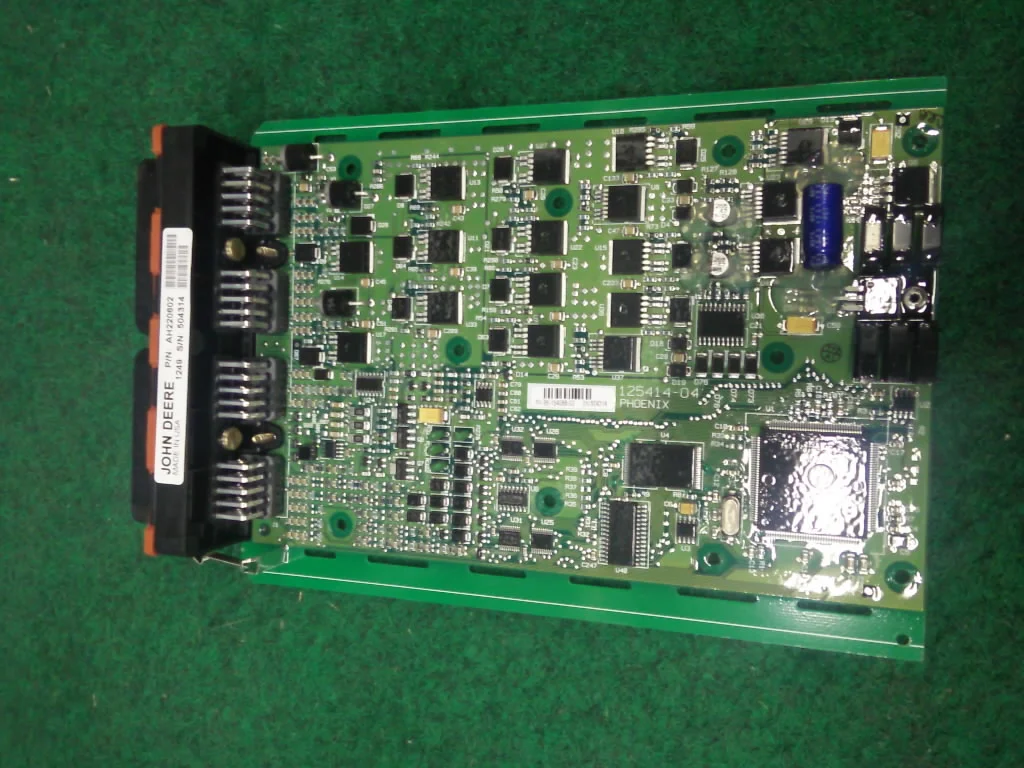

1. O que é o módulo / ECU no trator
Em máquinas agrícolas modernas, a “central” não é uma só: há várias ECUs (Engine Control Unit / Electronic Control Unit) e módulos de função — motor, transmissão, hidráulica, cabeçalho, display, telemetria. Cada uma tem:
- fonte chaveada e reguladores de tensão;
- microcontrolador e memória;
- drivers de atuadores (solenoides, motores, injeção, conforme a função);
- interfaces de rede CAN / ISOBUS;
- proteções contra surtos, inversão e umidade (quando o hardware ainda está íntegro).
Quando a eletrônica falha, a máquina pode entrar em modo degradado, não armar a partida, perder comunicação com o implemento ou registrar códigos na instrumentação.
2. Marcas e tipos de módulo que recebemos
A Fixtron atende módulos de trator, colheitadeira, pulverizador e implementos — diversas marcas. A lista abaixo é orientativa (não exaustiva):
| Grupo | Marcas / exemplos | Tipos de hardware |
|---|---|---|
| John Deere | Séries de tratores e colheitadeiras | ECU motor, controladores de transmissão/hidráulica, monitores (conforme modelo) |
| CNH | Case IH, New Holland, Steyr | ECUs e módulos de chassis/motor |
| AGCO | Massey Ferguson, Valtra, Fendt, Challenger | Controladores e painéis eletrônicos |
| Claas, Same Deutz-Fahr, Kubota, LS, Agritech | Linhas de campo no Brasil | ECU e módulos de função |
| Motor / injeção (multi-marca) | Bosch, Delphi, Continental, Denso, Cummins ECM | Módulos de motor e bombas eletrônicas |
| ISOBUS / implemento | Displays e UT, controladores de plantadeira/pulverizador | Placas de rede e I/O de implemento |
3. ISOBUS (ISO 11783) e redes
O ISOBUS padroniza a conversa entre trator e implemento (UT, TECU, implement controllers). Falhas elétricas em:
- terminadores e chicotes CAN;
- alimentação do bus;
- módulos de interface;
aparecem como “implemento não encontrado”, perda de seção, ou códigos de comunicação na tela. Nem sempre a ECU “principal” está queimada — mas quando a placa de interface ou a ECU de implemento tem dano por umidade/surto, o reparo eletrônico é o caminho econômico.
4. Sintomas de campo
- Máquina não parte / corta em marcha
- Luz de falha e códigos na instrumentação
- Perda de potência ou modo limp
- Implemento ISOBUS some da rede
- Comportamento piora com chuva, lavagem ou calor
- Cheiro de queimado no módulo, conector derretido, oxidação verde
5. Cuidados antes de condenar a ECU
- Bateria e alternador dentro da especificação do fabricante (subtensão derruba ECUs).
- Terra de chassi e chicotes com mau contato (muito comum em máquinas de campo).
- Sensores e atuadores em curto que “queimam” a saída da ECU — meça antes de só trocar a central.
- Água no conector após lava-jato — seque e inspecione pinos antes de energizar de novo.
- Use a ferramenta de diagnóstico da marca para ler DTC e freeze frame; envie o print com o módulo.
6. Como a Fixtron repara
- abertura e inspeção sob magnificação (trilha, BGA, conectores);
- fontes e reguladores;
- transceptores CAN e isolação;
- drivers de saída danificados por curto de solenóide;
- corrosão e recuperação de trilhas quando viável;
- teste funcional na medida do hardware (sem clonar imobilizador ilegal — trabalhamos com reparo do seu módulo).
Artigos relacionados: marcas de módulos agrícolas.
ECU ou módulo de trator com defeito?
Envie marca, modelo da máquina, P/N do módulo e print do DTC.
Se o código persiste com motor, cabo e alimentação conferidos, o próximo passo é diagnóstico de hardware em laboratório. A Fixtron repara inversores, soft starters e placas industriais com laudo técnico. Envie foto do display e o modelo no WhatsApp.
7. Perguntas Frequentes
Atendemos as principais linhas do mercado (John Deere, Case/NH, Massey, Valtra, Fendt, Claas, Kubota, módulos Bosch/Cummins etc.). Envie P/N e fotos para confirmar viabilidade.
Fazemos reparo eletrônico do hardware. Programação de segurança/imobilizador segue a legalidade e a ferramenta adequada do cliente/oficina parceira.
Padrão ISO 11783 de comunicação entre trator e implementos agrícolas — módulos e displays nessa rede também falham por eletrônica/conector.
Sim, com etiqueta, sintomas e print do diagnóstico. Embalagem antiestática e proteção mecânica.
Depende do módulo e do dano. Orçamento após triagem — em geral inferior a módulo novo de concessionária.
