Introdução
Quando um inversor de frequência para, um CLP deixa de responder ou uma placa de controle de máquina apresenta falha, a primeira reação da maioria das empresas é buscar um equipamento novo. O problema: equipamentos industriais de alta performance custam dezenas de milhares de reais, têm prazo de entrega longo e, em muitos casos, modelos descontinuados simplesmente não existem mais no mercado.
O reparo a nível de componente é a alternativa técnica e economicamente superior em cerca de 70% dos casos. Em vez de substituir o equipamento inteiro, o técnico especializado abre a placa eletrônica, identifica o componente exato que falhou, substitui apenas ele e devolve o equipamento funcionando — com garantia.
Neste artigo explicamos cada etapa desse processo, os equipamentos utilizados, os tipos de placas que aceitamos e o que você pode esperar em termos de prazo e garantia.
Reparo vs. Substituição: a conta não fecha
Em nossa experiência, o custo médio de reparo de uma placa eletrônica industrial representa 10% a 30% do valor de um equipamento novo. Em equipamentos descontinuados, o reparo pode ser a única alternativa — não há peça nova disponível.
Etapa 1: Recebimento e Inspeção Inicial
Quando o equipamento chega ao laboratório FIXTRON, a primeira etapa é o recebimento técnico. Não se trata de uma mera triagem — é um processo documentado que define o escopo do serviço.
O que acontece nesta etapa:
- Registro fotográfico completo do estado externo do equipamento antes de qualquer desmontagem — protege o cliente e o técnico em caso de dúvida sobre danos pré-existentes
- Coleta de informações técnicas: modelo, número de série, código de falha exibido, histórico de manutenção e o que aconteceu antes da falha (surto de tensão, sobrecarga, falha gradual, dano físico)
- Inspeção visual inicial: componentes queimados, oxidação, dano mecânico, depósito de contaminantes, corrosão por umidade
- Consulta ao banco de dados interno de defeitos conhecidos para o modelo — muitos equipamentos apresentam falhas recorrentes e o histórico acelera o diagnóstico
Etapa 2: Diagnóstico Eletrônico Completo
O diagnóstico é a etapa mais crítica e a que exige maior expertise técnica. Um diagnóstico incorreto leva à substituição do componente errado, e o problema persiste. Na FIXTRON, utilizamos uma abordagem de diagnóstico em múltiplos níveis.
Nível 1 — Diagnóstico sem energização:
- Teste de isolamento entre circuitos de alta e baixa tensão com megôhmímetro 500 V / 1 kV
- Medição de resistência de todos os ramos de alimentação e de carga — desvios revelam curtos ou circuitos abertos
- Teste individual de semicondutores (MOSFET, IGBT, diodos, transistores bipolares) com multímetro no modo diodo
- Verificação de capacitores eletrolíticos com capacímetro e medidor de ESR
Nível 2 — Diagnóstico com energização controlada:
- Energização progressiva via autovariador (Variac) de 0 a 100% com monitoramento contínuo de corrente
- Medição de todas as tensões de alimentação interna (5 V, 12 V, 15 V, 24 V) com multímetro e osciloscópio
- Análise dos sinais de controle e PWM com osciloscópio digital 200 MHz
- Verificação do circuito de feedback e regulação de tensão
- Leitura de parâmetros e códigos de erro via comunicação serial, Profibus, CANopen ou Modbus (conforme o equipamento)
Nível 3 — Análise avançada:
- Termografia com câmera infravermelha para localizar componentes com aquecimento excessivo sob carga
- Análise de solda com microscópio digital 10×–40× para detecção de micro-trincas em BGA e QFP
- Teste funcional em bancada com carga eletrônica programável simulando as condições reais de operação
Por que o diagnóstico correto é fundamental
Já recebemos equipamentos que passaram por outras assistências onde foram trocados capacitores, fusíveis e até toda a placa de driver — sem resolver o problema. Em todos os casos, o defeito real estava em um componente diferente, não investigado. O diagnóstico completo evita substituições desnecessárias e garante que o reparo resolve o problema de raiz.
Etapa 3: Identificação dos Componentes com Falha
Com o diagnóstico concluído, cada componente defeituoso é identificado com precisão: referência técnica, valor, tolerância e encapsulamento. Para componentes descontinuados ou sem marcação visível, utilizamos engenharia reversa comparando com o circuito esquemático (quando disponível) ou com unidades funcionais de referência.
Componentes que mais exigem investigação:
- CIs de controle sem datasheet público — alguns fabricantes usam CIs próprios ou marcam com código interno. Neste caso, é necessário comparar funcionalmente com a placa de referência
- Transformadores de pulso e indutores customizados — podem precisar ser rebobinados ou fabricados sob medida
- Optoacopladores de isolamento de sinal — frequentemente se degradam sem falhar completamente, causando comportamento intermitente
- Componentes SMD de código numérico — resistores e capacitores SMD usam códigos abreviados que requerem decodificação
Etapa 4: Substituição de Componentes
Com os componentes identificados e disponíveis em estoque (ou adquiridos de fornecedores homologados), o técnico realiza a substituição. Este trabalho requer equipamento especializado e treinamento específico — especialmente para componentes SMD e BGA.
Equipamentos de solda utilizados:
- Estação de solda digital com controle preciso de temperatura (230–450°C) para componentes through-hole
- Estação de retrabalho de ar quente (rework station) com bocais intercambiáveis para componentes SMD de passo fino (0,5 mm e menor)
- Estação de BGA/reball para remoção e reinstalação de componentes em encapsulamento Ball Grid Array
- Dessoldador por vácuo para remoção limpa de CIs DIP e componentes through-hole de múltiplos pinos
- Microscópio de inspeção para verificação da qualidade da solda após o retrabalho
Cuidados no processo de solda:
- Uso de solda de alta qualidade sem chumbo (SAC305) ou com chumbo (SnPb63) conforme o projeto original da placa
- Aplicação de fluxo de solda para garantir molhabilidade e evitar pontes de solda
- Proteção de componentes sensíveis ao calor com massa térmica ou protetor de alumínio
- Verificação de cada ponto de solda sob microscópio após o retrabalho
Etapa 5: Limpeza e Proteção da PCB
Após o retrabalho de solda, a placa passa por limpeza ultrassônica ou manual com álcool isopropílico grau eletrônico para remover resíduos de fluxo. Fluxo residual, especialmente em ambientes úmidos, causa corrosão e falhas a longo prazo.
Quando solicitado ou quando a placa originalmente possuía, é aplicado verniz de proteção conformal (conformal coating) por aspersão ou pincel, cobrindo a placa com uma camada protetora contra umidade, poeira e vapores corrosivos. O verniz é curado em estufa controlada a 60°C por 30 minutos.
Etapa 6: Testes e Validação
Nenhuma placa reparada sai do laboratório sem passar por um protocolo de testes completo. Este é o diferencial que separa um reparo profissional de uma "gambiarra".
Protocolo de testes FIXTRON:

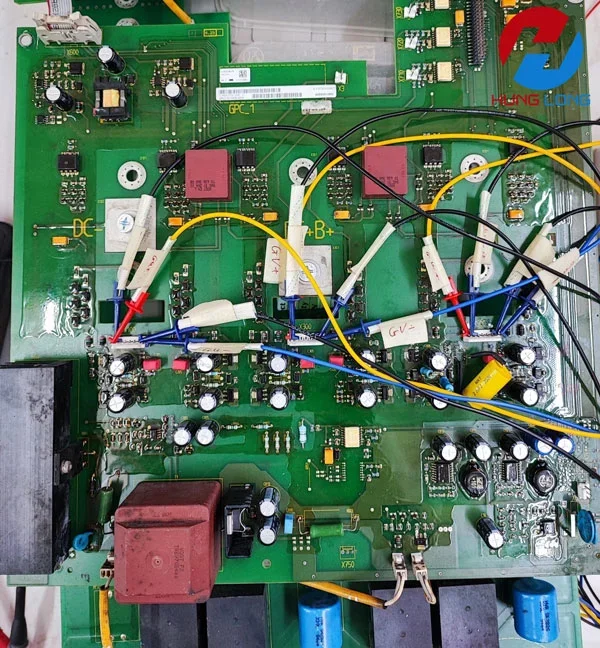

- Teste de bancada estático: verificação de todas as tensões de alimentação, sinais de controle e saídas sem carga conectada
- Teste de bancada com carga nominal: a placa opera por 30 minutos com carga eletrônica simulando 100% da corrente nominal — temperatura e tensões monitoradas continuamente
- Teste de burn-in (soak test): para equipamentos críticos, ciclo de 8 horas ligado/desligado a cada hora para detectar falhas intermitentes relacionadas a ciclos térmicos
- Teste funcional completo: simulação dos modos de operação do equipamento original — partida, rampa, regime nominal, parada, proteções de sobrecorrente e sobretensão
- Relatório de teste: registro de todas as medições para rastreabilidade e para o laudo técnico entregue ao cliente
Tipos de Placas que Reparamos
| Tipo de Equipamento | Marcas Mais Frequentes | Tipos de Falha Comuns |
|---|---|---|
| Inversores de Frequência | WEG, ABB, Siemens, Danfoss, Schneider, Yaskawa | IGBT queimado, driver gate, capacitores barramento, placa de controle |
| Soft Starters | ABB, WEG, Siemens, Schneider, Eaton | Tiristores SCR, placa de disparo, sensores de corrente |
| CLPs e Módulos de I/O | Siemens, Allen-Bradley, Mitsubishi, Omron | Fonte interna, circuitos de entrada/saída, comunicação |
| Servo Drives | Allen-Bradley, Siemens, Fanuc, Bosch Rexroth | IPM (módulo de potência integrado), encoder interface, placa de controle |
| Fontes Chaveadas Industriais | Mean Well, Siemens Sitop, Phoenix Contact, Omron | MOSFET, capacitores, CI controlador PWM, diodos retificadores |
| Painéis HMI | Siemens, Allen-Bradley, Schneider, Weintek | Fonte interna, placa de display, interface de toque |
| Robótica Industrial | FANUC, ABB, KUKA, Yaskawa | Servo amplificadores, placas de eixo, fonte principal |
Prazo e Garantia
Prazo de atendimento:
- Diagnóstico técnico: até 2 dias úteis após recebimento
- Orçamento: enviado em até 24 horas após diagnóstico concluído
- Reparo (após aprovação): 3–7 dias úteis para a maioria dos equipamentos
- Casos complexos ou com componentes sob encomenda: prazo informado individualmente no orçamento
Garantia do serviço:
Todo reparo realizado pela FIXTRON INDUSTRIAL tem garantia de 90 dias contra o mesmo tipo de falha, nas condições normais de uso. Se o equipamento retornar com a mesma falha dentro do prazo de garantia, o reparo é realizado sem custo adicional.
Junto com o equipamento, o cliente recebe um laudo técnico completo descrevendo o diagnóstico, os componentes substituídos, os resultados dos testes e as recomendações de manutenção preventiva para evitar recorrência.
Logística de envio
Atendemos todo o Brasil com frete por conta do cliente na ida e da FIXTRON no retorno após aprovação do orçamento. Para regiões de São Paulo, oferecemos coleta e entrega com veículo próprio. Entre em contato para verificar disponibilidade da coleta na sua região.
Conclusão
O reparo a nível de componente de placas eletrônicas industriais não é uma alternativa inferior à troca do equipamento — é uma solução técnica completa que, em 70% dos casos, é a opção mais econômica, mais rápida e a única viável quando se trata de equipamentos descontinuados.
O processo que detalhamos neste artigo — diagnóstico multicamadas, substituição precisa de componentes, limpeza, proteção e testes exaustivos — representa o padrão de qualidade que a FIXTRON aplica a cada equipamento que passa pelo nosso laboratório.
Se você tem um equipamento eletrônico industrial com defeito, não descarte antes de fazer um diagnóstico. Na maioria dos casos, a placa pode ser recuperada por uma fração do custo de um equipamento novo.
