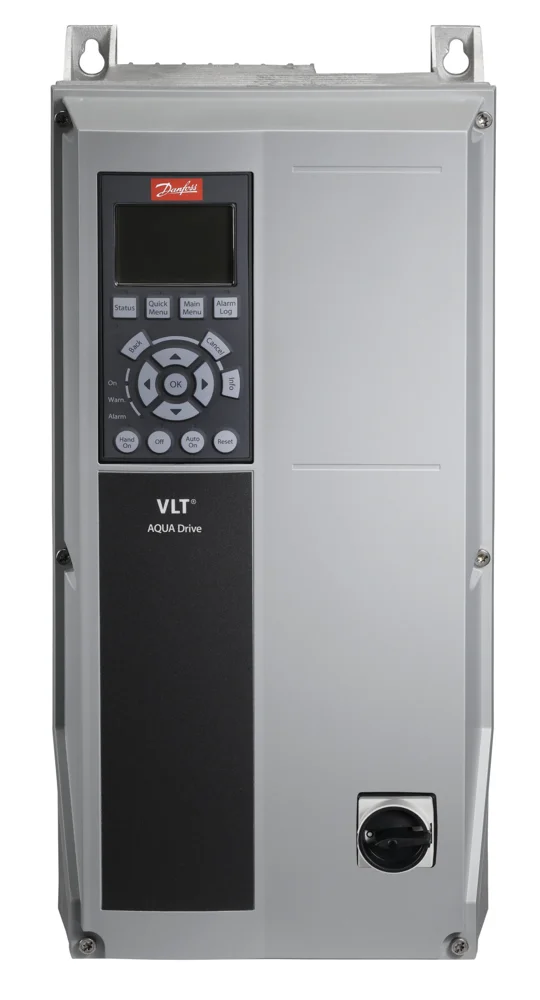

Danfoss VLT AQUA Drive FC-202 com Defeito: Alarmes Mais Frequentes e Diagnóstico

FC-202 parou com alarme em saneamento, abastecimento ou irrigação? Os alarmes têm causas específicas ao ambiente de água — do sinal 4-20 mA do transdutor de pressão à proteção contra operação a seco. Diagnóstico por alarme antes de enviar para reparo.

Danfoss FC-202 AQUA Alarmes e Diagnóstico 11 Jun 2026

O Danfoss VLT AQUA Drive FC-202 é a plataforma dedicada da Danfoss para bombas e ventiladores em aplicações de saneamento, abastecimento de água, tratamento de efluentes e irrigação. Baseado no mesmo hardware do FC-302, o FC-202 adiciona um conjunto de funções de software específicas para o ambiente hídrico: controle de pressão em malha fechada com PID dedicado, proteção contra operação a seco (dry run), detecção de fim de curva (end of curve), preenchimento suave de tubulações (pipe fill) e função de sono com religamento automático (sleep/wake).

Essa especialização cria um perfil de alarmes distinto dos drives de uso geral. O técnico que conhece FC-102 ou FC-302 precisa entender as particularidades do FC-202 — especialmente os alarmes que têm causas no processo hidráulico, não no drive em si. Nesses casos, substituir o drive seria um erro: o problema está na bomba, na tubulação ou no instrumento de campo.

1. FC-202 AQUA Drive: o que o diferencia dos outros drives Danfoss

O FC-202 e o FC-302 compartilham a mesma plataforma de hardware — placas de potência, IGBTs, fonte auxiliar e estrutura mecânica são idênticos para as mesmas faixas de potência. A diferença está inteiramente no firmware e nos grupos de parâmetros específicos do AQUA. Isso significa duas coisas práticas:

  • Os alarmes de hardware (overcurrent, earth fault, overtemp, DC voltage) se comportam exatamente igual ao FC-302 — as causas e diagnósticos são os mesmos.
  • Os alarmes de processo (dry run, end of curve, live zero de transdutor, pipe fill) são exclusivos ao firmware AQUA e não existem no FC-302 padrão — esses exigem conhecimento do processo hidráulico para diagnóstico correto.

O FC-202 opera tipicamente em malha fechada de pressão: um transdutor de pressão 4–20 mA instalado na descarga da bomba ou na rede de distribuição envia o sinal de processo ao drive. O FC-202 ajusta automaticamente a frequência do motor para manter a pressão no set-point configurado. Toda a cadeia sensor → cabo → entrada analógica → firmware PID é um ponto crítico de falha que não existe nos drives de controle de velocidade simples.

Consulte sempre o log de alarmes antes de qualquer intervenção. O FC-202 armazena os últimos alarmes com data e hora. Acesse via LCP (Local Control Panel) em: Menu → Alarmes e Advertências → Log de Alarmes. O histórico mostra se o alarme é novo ou recorrente, e se outros alarmes ocorreram antes — informação fundamental para identificar causa raiz.

2. Alarm 2 — Live Zero: o alarme mais frequente em instalações AQUA

O que significa: o sinal analógico em uma entrada configurada para 4–20 mA caiu abaixo de 4 mA — o limiar de "live zero". O FC-202 interpreta isso como perda de sinal (fio partido, transdutor sem alimentação ou falha do transdutor) e para o drive para proteger o processo.

Em instalações AQUA com controle de pressão por PID, a entrada analógica 53 ou 54 recebe o sinal 4–20 mA do transdutor de pressão da linha. O Alarm 2 nesse contexto quase sempre aponta para um problema no instrumento de campo — não no drive.

Causas em ordem de probabilidade

1. Cabo do transdutor rompido ou com falha de conector

O transdutor de pressão é instalado na tubulação e conectado ao drive por um cabo de 2 ou 3 vias. Em instalações externas (poços de bombeamento, ETA/ETE), esse cabo percorre trajetos longos e está sujeito a umidade, roedores, obras e tensão mecânica. Um fio rompido ou conector solto interrompe o loop de corrente 4–20 mA e o FC-202 detecta o sinal abaixo de 4 mA imediatamente.

Diagnóstico: com o FC-202 em modo manual (sem alarme ativo), meça a corrente no loop com um amperímetro em série: conecte-o entre o terminal de saída do transdutor e o terminal de entrada do FC-202. Com o transdutor com pressão zero, o valor deve ser próximo de 4 mA. Com pressão máxima, próximo de 20 mA. Qualquer valor abaixo de 4 mA indica falta de alimentação ou loop aberto.

2. Transdutor de pressão sem alimentação

Transdutores de pressão 4–20 mA do tipo 2 fios são alimentados pela própria fonte 24 V do FC-202 (terminal +24 V e GND do drive), enquanto o sinal de corrente trafega pelo mesmo par de fios. Se a saída +24 V do drive estiver sem tensão (Alarm 47 — 24V Supply Low, ou falha na placa de controle), o transdutor não tem alimentação e o loop cai para zero — o FC-202 vê zero mA e gera Alarm 2. Verifique a tensão na saída +24 V do drive antes de suspeitar do transdutor.

3. Transdutor de pressão com defeito interno

Transdutores instalados em aplicações de esgoto (efluentes, lodo) sofrem obstrução do diafragma de medição com depósitos sólidos. Em poços de abastecimento, a precipitação de carbonato de cálcio pode bloquear a câmara de pressão. Com o elemento sensor bloqueado, o transdutor não responde às variações de pressão e pode travar em 4 mA (zero de pressão) ou gerar leituras instáveis. Substitua o transdutor e compare com a leitura de pressão por manômetro analógico na mesma linha.

Não rearme o Alarm 2 sem resolver a causa. O FC-202 para o drive imediatamente ao detectar Alarm 2 exatamente para proteger o processo: sem realimentação de pressão, o PID não tem controle e a bomba pode operar em pressão perigosamente alta ou baixa. Corrijir a causa do sinal perdido antes de rearmar.

3. Alarmes elétricos e de proteção de potência

Os alarmes elétricos do FC-202 têm o mesmo significado que no FC-302. A tabela abaixo resume os mais frequentes em campo:

Alarme Descrição Causas típicas em instalações de água Primeiro passo de diagnóstico
Alarm 4 Mains Phase Loss — falta de fase na entrada CA Disjuntor aberto em uma das fases de entrada; fusível de entrada aberto; falha na rede elétrica da concessionária Medir tensão entre as 3 fases nos bornes R/S/T do FC-202 com o drive energizado. Tensão abaixo de 20% do nominal em uma fase = falta de fase confirmada
Alarm 5 / 7 DC Link Voltage High / DC Overvoltage — sobretensão no barramento DC Surto de tensão na rede; bomba trabalhando em modo generativo (descida de coluna de água parando o motor abruptamente em instalações com elevação geométrica alta) Verificar qualidade da rede; se o problema ocorre somente ao parar, ajustar a rampa de desaceleração (parâmetro 3-42) — rampa mais longa reduz a regeneração de energia
Alarm 6 / 8 DC Link Voltage Low / DC Undervoltage — subtensão no barramento DC Queda de tensão na rede durante pico de demanda; fase com tensão abaixo do especificado; capacitores de barramento com degradação (ESR elevado) Medir tensão de entrada; verificar histórico de alarme para verificar se ocorre em horários de pico de carga da rede. Subtensão persistente com rede OK aponta para capacitores de barramento
Alarm 9 Inverter Overloaded — sobrecarga no inversor Bomba operando além do ponto nominal; viscosidade do fluido maior que o projetado (esgoto com sólidos); bloqueio mecânico parcial na bomba ou tubulação Verificar a corrente de operação versus a corrente nominal do motor. Inspecionar a bomba e a tubulação para obstruções físicas
Alarm 13 Overcurrent — sobrecorrente instantânea Curto no bobinamento do motor; curto no cabo entre drive e motor; bloqueio mecânico brusco da bomba (corpo sólido na impelente) Desconectar o motor e energizar o drive sem carga. Se o alarme persistir, o problema está no drive. Se desaparecer, medir isolamento do motor e inspecionar a bomba
Alarm 14 Earth Fault — falta a terra (corrente de fuga) Isolamento do motor comprometido por umidade (motores submersíveis com vedação desgastada); cabo com isolamento perfurado por umidade ou roedores em poços de bombeamento Desconectar o cabo motor e medir resistência de isolamento motor + cabo com megôhmetro (500 V DC). Valor abaixo de 1 MΩ indica isolamento comprometido — não é problema do drive
Alarm 29 Heatsink Temp — sobretemperatura no dissipador Filtro de ar entupido; ventilador interno parado; temperatura ambiente do painel acima de 40°C; ciclo de partidas muito frequente sem tempo de resfriamento Verificar temperatura ambiente do painel; inspecionar filtros de ar e o ventilador interno do drive (deve girar ao energizar). Se o ventilador não girar, substituir o ventilador do FC-202
Alarm 38 Internal Fault — falha interna Falha na placa de controle, EEPROM ou firmware corrompido; surto elétrico; condensação interna Tentar restaurar os parâmetros de fábrica (via LCP). Se o alarme persistir, o reparo em laboratório é necessário — não há ação corretiva em campo para Alarm 38

4. Funções e alarmes exclusivos do AQUA Drive

Alarm 93 — Dry Running (Operação a Seco)

O FC-202 monitora a potência ou corrente absorvida pelo motor durante a operação. Se o valor cair abaixo de um limiar configurado, o drive conclui que a bomba está operando sem fluxo de água — o que indica sucção a seco, nível do poço abaixo da tomada, ou bolsa de ar no trecho de sucção. A função protege a bomba de aquecimento por atrito a seco e falha do selo mecânico.

  • Causas típicas: nível de poço caiu abaixo da tomada de sucção; válvula de sucção fechada ou parcialmente obstruída; tubulação de sucção com bolsa de ar após manutenção; bomba vaporizada (cavitação grave)
  • Ação: verificar nível de água disponível na sucção antes de rearmar. Se o nível estiver adequado, purgar o ar da sucção. Se a função dispara repetidamente com água disponível, revisar os parâmetros de detecção (limiar de potência mínima e tempo de atraso)
  • Atenção à configuração: o limiar de potência do Alarm 93 precisa ser calibrado para cada instalação — um limiar genérico de fábrica pode disparar falsos positivos em bombas com curva de baixa potência a vazio. Consulte o manual do FC-202 para o grupo de parâmetros de proteção de bomba

Alarm 94 — End of Curve (Fim de Curva)

Detecta que a bomba está operando no extremo direito da curva característica — alta rotação, baixo diferencial de pressão gerado, o que indica operação sem carga hidráulica adequada (válvula de descarga aberta demais, ruptura de tubulação, ou consumo muito acima do dimensionado). Operação prolongada nessa região causa recirculação interna, aquecimento do fluido bombeado e desgaste acelerado do rotor e selos.

  • Causas típicas: tubulação com rompimento ou vazamento de grande porte após a bomba; válvula de recirculação ou alívio aberta indevidamente; dimensionamento incorreto da bomba para a nova demanda do sistema
  • Ação: verificar a integridade da tubulação de descarga; verificar estado de todas as válvulas do sistema. Se a condição de end of curve reflete demanda real do processo, revisar o dimensionamento hidráulico da instalação

Pipe Fill — Preenchimento de Tubulação

Não é um alarme, mas uma função que pode causar comportamento inesperado se mal configurada. O FC-202 pode partir a bomba em velocidade reduzida para preencher a tubulação lentamente antes de acelerar ao set-point de pressão — evitando golpe de aríete em sistemas com colunas longas ou desnível elevado. Se o pipe fill estiver configurado com frequência ou tempo inadequados, a bomba pode não desenvolver pressão suficiente para abrir válvulas check, gerando um aparente "não part o motor" ou a ativação de Alarm 93 (dry run) no início da rampa.

FC-202 AQUA com alarme persistente ou falha de hardware?

Diagnóstico completo — desde Alarm 38 (falha interna) até reparo de placa de controle e potência. Recebemos de todo o Brasil por transportadora, com garantia de 6 meses.

5. Sleep/Wake oscilando — problema de configuração, não de hardware

A função Sleep/Wake do FC-202 para a bomba automaticamente quando a demanda de água cai (pressão de sistema atinge o set-point sem necessidade de fluxo) e a religa quando a pressão cai abaixo do ponto de wake. É uma função essencial para economizar energia em sistemas com consumo variável.

O sintoma de "hunting" — a bomba liga, pressuriza rapidamente, entra em sleep, a pressão cai, a bomba liga novamente em ciclos de poucos segundos — é um dos chamados mais frequentes de "drive com defeito" que, na verdade, é uma questão de parametrização:

  1. Histerese insuficiente entre set-point de sleep e de wake: se a pressão de wake está apenas 0,2 bar abaixo da pressão de sleep, qualquer queda de pressão aciona o wake imediatamente após o sleep. Aumente a diferença entre os dois pontos para pelo menos 10–20% do set-point de operação, dependendo do volume do sistema.
  2. Tempo de espera (sleep timer) muito curto: o FC-202 entra em sleep quando a frequência fica abaixo de um mínimo por um tempo configurável. Se esse tempo for muito curto, qualquer variação momentânea de carga aciona o sleep antes de o sistema estabilizar.
  3. Sistema sem capacidade hidráulica suficiente: em instalações onde a rede não tem volume de pressurização adequado (sem reservatório ou sem acumulador de pressão), qualquer consumo faz a pressão cair imediatamente ao ponto de wake. A solução é adicionar um acumulador hidropneumático no sistema — não parametrizar o FC-202 para reagir mais devagar.
Hunting não exige reparo do drive. Antes de enviar o FC-202 para laboratório por causa de oscilações sleep/wake, revise os parâmetros de sono no grupo de parâmetros do LCP e verifique o sistema hidráulico. O drive está operando exatamente conforme programado — é a programação que precisa ser ajustada.

6. Alarmes de comunicação em instalações com SCADA

Instalações de saneamento e abastecimento frequentemente integram o FC-202 a sistemas SCADA via Profibus, Modbus RTU, Profinet ou Ethernet/IP. Quando a comunicação falha, o FC-202 pode gerar:

Alarme Origem Causas e ação
Alarm 17 Control Word Timeout — perda do word de controle do mestre fieldbus Comunicação entre o mestre (CLP, SCADA, gateway) e o FC-202 caiu. O FC-202 para o drive após o timeout configurado. Verificar: cabo de comunicação, terminação de barramento (resistores de fim de linha), configuração de endereço Profibus/Modbus e estado do mestre. Também ocorre quando o CLP reinicia durante operação do drive.
Alarm 34 Fieldbus Communication Fault — falha na placa de comunicação Indica falha interna na placa de opção de fieldbus instalada no FC-202, ou incompatibilidade de configuração grave. Diferente do Alarm 17 (que é perda de comunicação no barramento), o Alarm 34 aponta para problema no módulo de comunicação em si. Verificar assentamento do módulo de opção no slot; se persistir, o módulo pode precisar ser substituído.

Em instalações com Alarm 17 recorrente após o drive ser reparado: a causa frequentemente não é o drive, mas o CLP que gerencia o sistema. CLPs com ciclos de reinicialização periódicos, watchdogs mal configurados ou falhas de memória enviam control words de parada ou param de enviar o word de controle — o FC-202 interpreta isso como timeout e para. O diagnóstico correto precisa incluir o sistema SCADA/CLP, não apenas o drive.

7. Perguntas Frequentes

O que é Alarm 2 no Danfoss FC-202 AQUA Drive?

Alarm 2 (Live Zero Fault) indica que o sinal analógico em uma das entradas configuradas para 4–20 mA caiu abaixo de 4 mA. Em instalações AQUA com controle de pressão por PID, isso quase sempre aponta para problema no transdutor de pressão ou no seu cabeamento — não no drive. Verifique: tensão de alimentação do transdutor (+24 V), continuidade do cabo, limpeza do diafragma do sensor (em aplicações de efluente) e o próprio transdutor. Somente após confirmar que o sinal 4–20 mA está correto e o alarme persiste é que se deve investigar a entrada analógica do drive.

O que significa Alarm 93 no Danfoss FC-202 AQUA?

Alarm 93 é a proteção de operação a seco (Dry Running). O FC-202 detectou que a potência ou corrente do motor caiu abaixo do limiar mínimo configurado, indicando que a bomba está operando sem água. Causas: nível de poço abaixo da tomada de sucção, válvula de sucção fechada, bolsa de ar na sucção ou cavitação grave. A primeira ação é verificar se há água disponível antes de rearmar. Se a proteção dispara com água disponível, revise os parâmetros de calibração da função no manual do FC-202.

O que é Alarm 94 (End of Curve) no FC-202 AQUA?

Alarm 94 indica que a bomba está operando no fim de curva — alta rotação com baixo diferencial de pressão gerado. Isso ocorre quando o sistema demanda mais vazão do que a bomba pode fornecer no ponto de operação, ou quando há vazamento/ruptura de tubulação após a bomba. Operação nessa região aquece o fluido bombeado e desgasta a bomba. Verifique a tubulação de descarga para vazamentos; verifique o estado de todas as válvulas do sistema. Se o alarme reflete a demanda real do processo, o dimensionamento hidráulico precisa ser revisado.

Como diagnosticar o FC-202 AQUA oscilando entre Sleep e Wake sem parar?

Oscilação rápida sleep/wake (hunting) é quase sempre um problema de configuração, não de hardware. Ajuste a histerese: a diferença entre o ponto de wake e o set-point de sleep deve ser suficiente para que a bomba opere por vários minutos antes de adormecer. Se o sistema não tem volume de pressurização adequado (sem reservatório ou acumulador), a pressão cai imediatamente após qualquer consumo — nesse caso, um acumulador hidropneumático resolve o problema de forma definitiva. Não envie o drive para reparo por causa de hunting sem antes revisar a parametrização e o sistema hidráulico.

Alarm 14 (Earth Fault) no FC-202 AQUA em ambiente de saneamento: o que verificar?

Em saneamento e abastecimento, o Alarm 14 tem causas específicas: isolamento do motor comprometido por infiltração de água (comum em motores submersíveis com vedação de eixo desgastada), cabo entre drive e motor com isolamento deteriorado por umidade ou roedores em poços de bombeamento, ou conector do terminal do motor molhado. Antes de suspeitar do drive, desconecte o cabo do motor e meça a resistência de isolamento do motor e do cabo separadamente com megôhmetro (500 V DC). Valor abaixo de 1 MΩ confirma que o problema está no motor ou no cabo — não no FC-202.
