Manual do inversor de frequência Omron MX2
O MX2 é o inversor de máquinas da Omron, com controle vetorial sem sensor e funções de segurança, comum em embaladoras, esteiras e bombas. Baixe o manual do usuário oficial em PDF e veja abaixo um resumo do conteúdo.
Resumo rápido
O manual cobre montagem e instalação, configuração de parâmetros, operação e monitoramento, acessórios, ModBus e as tabelas de parâmetros. A seção 6 reúne o troubleshooting com a lista de eventos de trip (E01 a E69), o histórico de falhas e a manutenção periódica.
- 418 páginas em PDF (7,7 MB), em inglês.
- Códigos de falha no capítulo “Troubleshooting and maintenance”, a partir da página 293.

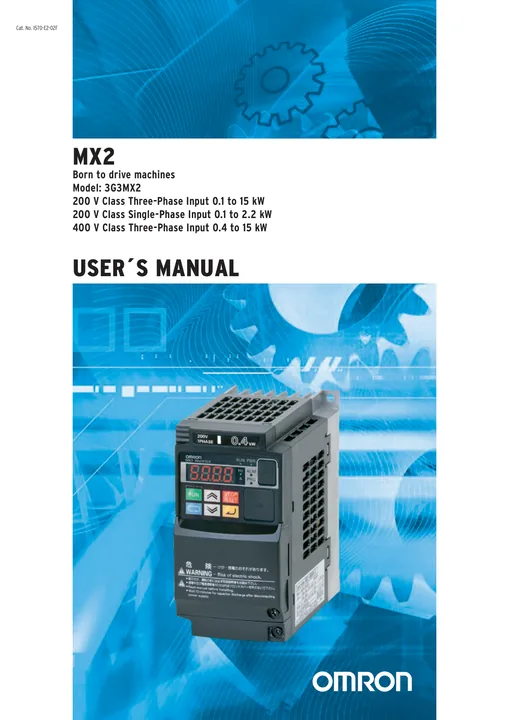

- Documento oficial Omron: User's Manual I570-E2 (3G3MX2, classes 200 V e 400 V).
O que tem no manual
Principais capítulos, com a página correspondente no PDF. Clique no capítulo para abrir o arquivo direto nele.
- Getting startedpág. 27
- Inverter mounting and installationpág. 47
- Configuring drive parameterspág. 95
- Operations and monitoringpág. 217
- Inverter system accessoriespág. 281
- Troubleshooting and maintenancepág. 293
- Monitoring trip events, history and conditionspág. 299
- Maintenance and inspectionpág. 306
- ModBus network communicationspág. 321
- Drive parameter setting tablespág. 383
Onde estão os códigos de falha
A lista de falhas e alarmes do MX2 fica no capítulo “Troubleshooting and maintenance”, página 293 do PDF.
Exemplos de códigos que constam nessa tabela, com o significado resumido em português:
| Código | Significado |
|---|---|
| E01 | Sobrecorrente em velocidade constante |
| E05 | Sobrecarga do motor (térmico eletrônico) |
| E07 | Sobretensão |
| E14 | Falta à terra |
| E21 | Sobretemperatura do inversor |
| E30 | Erro do driver (estágio IGBT) |
Antes de trocar qualquer peça, confira a causa provável descrita no manual para o código exato do display e anote o histórico do problema.
Dados do documento
| Fabricante | Omron |
| Equipamento | Inversor MX2 (3G3MX2) (inversor de frequência) |
| Documento | User's Manual I570-E2 (3G3MX2, classes 200 V e 400 V) |
| Idioma | Inglês |
| Páginas | 418 |
| Arquivo | PDF · 7,7 MB |
O manual pertence à Omron e está hospedado aqui para consulta técnica, sem cadastro. Para revisões mais recentes, consulte também o site do fabricante.
Segurança antes da intervenção
O manual orienta instalação, parametrização e diagnóstico externo. Não abra equipamentos energizados, não faça medições internas nem contorne proteções. Capacitores do barramento CC podem manter tensão perigosa por vários minutos após o desligamento: respeite o tempo indicado pelo fabricante e meça antes de tocar. A intervenção deve ser feita por profissional habilitado.
Dúvidas frequentes
O manual do MX2 está em português?
Não. O documento oficial disponível aqui está em inglês. Os nomes das falhas aparecem em inglês; a tabela desta página traz o significado em português dos principais códigos.
Em que página estão os códigos de falha do MX2?
No capítulo “Troubleshooting and maintenance”, a partir da página 293 do PDF. Procure o código exatamente como aparece no display.
