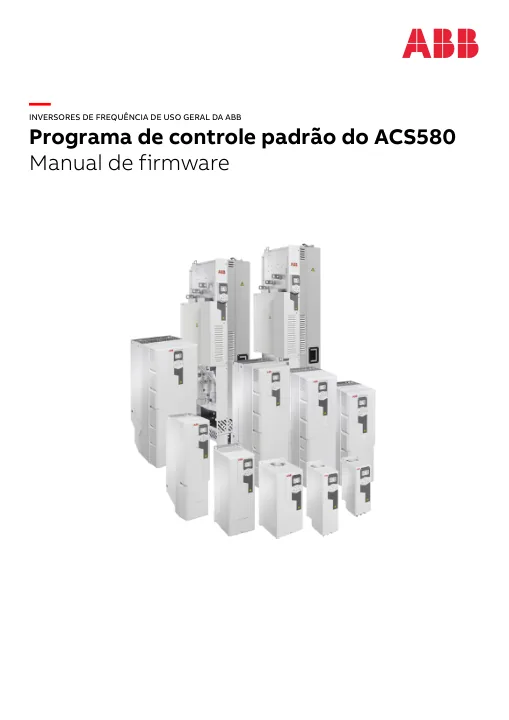

Manual do inversor de frequência ABB ACS580
O ACS580 é o inversor de frequência ABB de uso geral da família all-compatible, sucessor do ACS550. Baixe o manual de firmware oficial em PDF e veja abaixo um resumo do conteúdo.
Resumo rápido
O manual de firmware, em português, explica partida e ID Run, o painel de controle, macros, recursos do programa e todos os parâmetros. O capítulo 9, Rastreamento de falha, lista avisos e falhas com código hexadecimal, causa e ação.
- 592 páginas em PDF (9,4 MB), em português.
- Códigos de falha no capítulo “Rastreamento de falha”, a partir da página 495.
- Documento oficial ABB: Manual de firmware do programa de controle padrão (3AXD50000024108 rev. F).
O que tem no manual
Principais capítulos, com a página correspondente no PDF. Clique no capítulo para abrir o arquivo direto nele.
- Introdução ao manualpág. 13
- Partida, controle com I/O e ID Runpág. 23
- Painel de controlepág. 43
- Ajustes, I/O e diagnósticos no painelpág. 51
- Macros de controlepág. 79
- Recursos do programapág. 109
- Parâmetrospág. 199
- Rastreamento de falhapág. 495
- Fieldbus integrado (EFB)pág. 527
- Diagrama lógico de controlepág. 573
Onde estão os códigos de falha
A lista de falhas e alarmes do ACS580 fica no capítulo “Rastreamento de falha”, página 495 do PDF.
Exemplos de códigos que constam nessa tabela, com o significado resumido em português:
| Código | Significado |
|---|---|
| 2310 | Sobrecorrente |
| 2330 | Fuga à terra |
| 3130 | Perda de fase na entrada |
| 3210 | Sobretensão no barramento CC |
| 3220 | Subtensão no barramento CC |
| 4210 | Sobretemperatura no IGBT |
Antes de trocar qualquer peça, confira a causa provável descrita no manual para o código exato do display e anote o histórico do problema.
Dados do documento
| Fabricante | ABB |
| Equipamento | Inversor ACS580 (inversor de frequência) |
| Documento | Manual de firmware do programa de controle padrão (3AXD50000024108 rev. F) |
| Idioma | Português |
| Páginas | 592 |
| Arquivo | PDF · 9,4 MB |
O manual pertence à ABB e está hospedado aqui para consulta técnica, sem cadastro. Para revisões mais recentes, consulte também o site do fabricante.
Segurança antes da intervenção
O manual orienta instalação, parametrização e diagnóstico externo. Não abra equipamentos energizados, não faça medições internas nem contorne proteções. Capacitores do barramento CC podem manter tensão perigosa por vários minutos após o desligamento: respeite o tempo indicado pelo fabricante e meça antes de tocar. A intervenção deve ser feita por profissional habilitado.
