Os CLPs Omron — especialmente os modelos CP1H, CJ2M e a linha mais recente NX — são amplamente utilizados em máquinas de embalagem, injetoras, alimentadores e máquinas CNC no Brasil. Quando apresentam defeito, a parada pode ser imediata, e o custo de uma CPU nova pode superar R$ 8.000.
Este guia apresenta como interpretar os LEDs de status, as falhas mais comuns por modelo e o processo de diagnóstico com o software CX-Programmer.

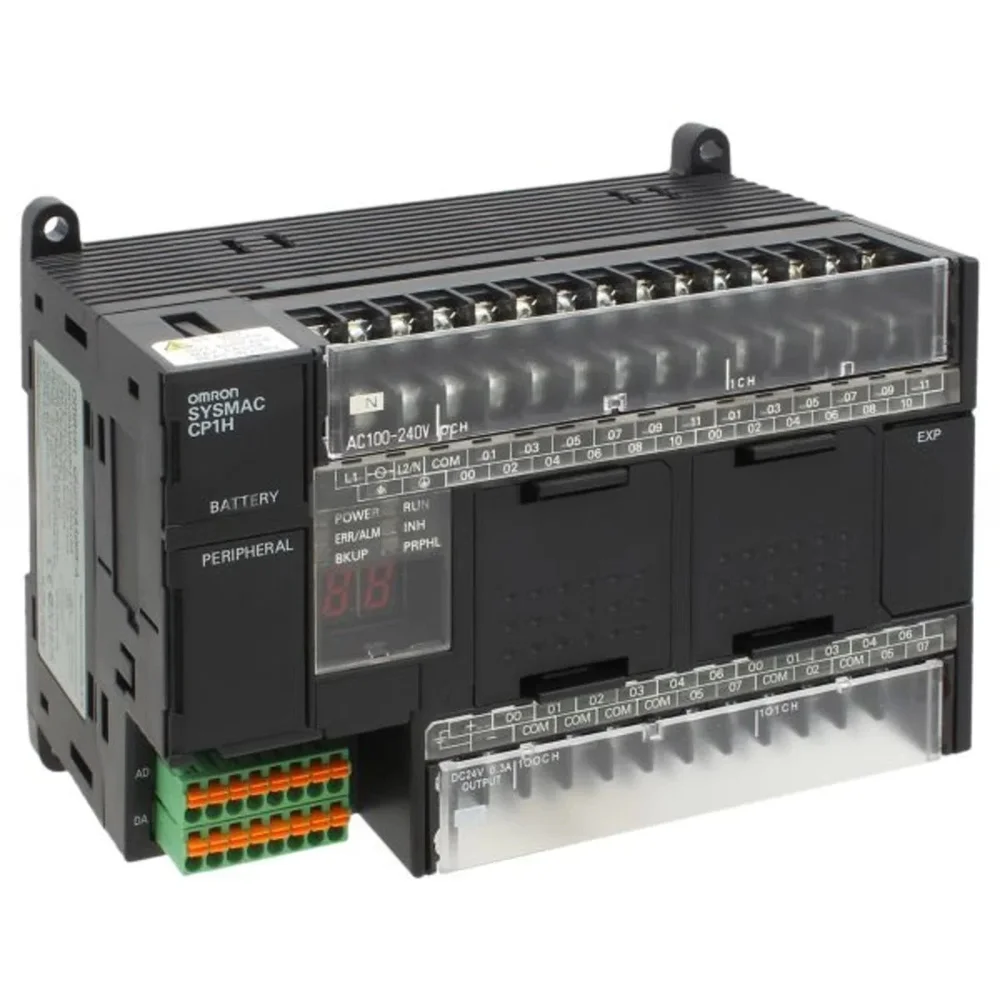

LEDs de Status do CP1H
As 6 Falhas Mais Comuns em CLPs Omron
ERR aceso — CPU em estado de erro
O LED ERR aceso indica que o CLP detectou um erro que pode ser fatal (programa parado) ou não-fatal (programa continua com restrições). É obrigatório conectar o CX-Programmer para ler o código do erro no Error Log antes de qualquer intervenção.
Bateria fraca — LED BAT piscando
A bateria CR2032 (CP1H) ou o módulo de bateria separado (CJ2M/NX) mantém a memória de dados retentivos, o relógio em tempo real e as áreas HR (Holding Relay) e DM (Data Memory). Com bateria fraca, os dados retentivos e o relógio são perdidos em cada falta de energia.
Falha de módulo de I/O (erro 0001 ou 009x)
Erro no barramento do chassis indica que um módulo de I/O não responde ou responde com dados incorretos. Pode ser módulo com queima de driver de saída, conector oxidado ou slot do chassis com trilha rompida.
Sem comunicação via EtherNet/IP ou serial
O CP1H tem comunicação serial built-in (RS-232C) e optionally EtherNet/IP por módulo CJ1W-EIP21. Falha de comunicação pode ser por IP incorreto, timeout de rede, módulo EIP com defeito ou cabo/conector com problema.
Perda de programa após queda de energia
O programa do CP1H é armazenado em flash interna — não depende de bateria. Se o programa foi perdido, há dois cenários: flash corrompida por ciclo de queda de energia no meio de uma escrita (raro), ou o Memory Card não foi montado corretamente e o CLP tentou executar programa vazio.
Comparativo: CP1H vs. CJ2M vs. NX102
| Modelo | Tipo | Pontos de I/O (local) | Comunicação | Software |
|---|---|---|---|---|
| CP1H-X40 | Compacto integrado | 40 pontos (24 DI + 16 DO) | USB + RS-232C | CX-Programmer |
| CJ2M-CPU31 | Modular (chassis CJ1) | Até 2.560 (expansão) | USB + EtherNet/IP opcional | CX-Programmer |
| NX1P2-9024DT | Compacto (linha NX) | 36 pontos + EtherCAT | EtherNet/IP nativo + EtherCAT | Sysmac Studio |
| NX102-1200 | Modular (rack NX) | Até 2.048 (expansão) | EtherNet/IP + EtherCAT + MES-IT | Sysmac Studio |
Faça Backup do Programa Regularmente
No CX-Programmer: File > Save As para salvar o projeto .cxp. Adicionalmente, o Memory Card permite backup automático na inicialização (configure AR: Auto Boot) — o CLP carrega o programa do cartão SD a cada boot. Mantenha o backup em servidor com versionamento. Perda do programa sem backup pode inviabilizar a retomada da produção.
CLP Omron com Defeito?
A FIXTRON repara CLPs Omron CP1H, CJ2M e NX a nível de componente. Laudo técnico, garantia de 6 meses, prazo médio de 5 dias úteis. Enviamos e recebemos de todo o Brasil.
Perguntas Frequentes
Conecte o CX-Programmer via USB e acesse PLC > Error Log para ler o código. Erros fatais param o programa e requerem correção + reset. Erros não-fatais permitem execução com restrições. O log mostra código, categoria e timestamp de cada evento.
O CP1H armazena o programa em flash não-volátil. Se perdeu: 1) Restaure pelo Memory Card se há backup; 2) Transfira pelo CX-Programmer (arquivo .cxp) se há cópia no computador; 3) Sem backup, a FIXTRON pode auxiliar na engenharia reversa pela análise de I/O.
CP1H é compacto com I/O integrado (até 40 pontos). CJ2M é modular (chassis CJ1) com expansão de até 2.560 pontos. NX102 é a geração mais atual com EtherCAT nativo para servo drives e ferramenta Sysmac Studio. Todos têm reparo especializado na FIXTRON.
1) Instale o driver USB Omron (necessário nos modelos mais antigos); 2) No CX-Programmer, configure tipo de CLP e porta corretamente; 3) Verifique se o CLP não está travado por chave física em PROGRAM; 4) Tente cabo USB diferente — cabos de baixa qualidade causam problemas frequentes.
