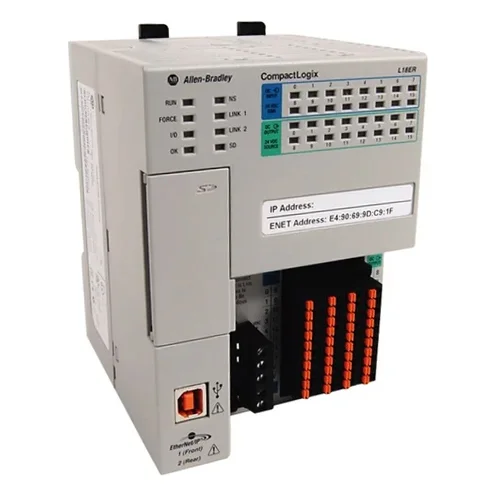

Os CLPs Allen-Bradley da Rockwell Automation — ControlLogix, CompactLogix e MicroLogix — são amplamente usados na indústria brasileira, especialmente em setores automotivo, de embalagens e alimentos e bebidas. Quando apresentam defeito, a parada de produção pode ser imediata e o custo de uma CPU nova pode ultrapassar R$ 15.000.
Este guia mostra como interpretar os LEDs de status, identificar as falhas mais comuns e o que a FIXTRON verifica durante o diagnóstico e reparo.
Interpretando os LEDs da CPU
O primeiro passo é sempre observar os LEDs da CPU antes de ligar o Studio 5000. Cada combinação indica um estado distinto:
As 6 Falhas Mais Comuns em CLPs Allen-Bradley
| Falha | Sintoma | Causa Provável | Solução |
|---|---|---|---|
| CPU em FAULTED | LED FLT vermelho fixo, produção parada | Fault de I/O, falha de hardware, instrução de programa inválida | Conectar Studio 5000, ler fault code, corrigir causa e clear faults |
| Bateria fraca (BAT) | LED BAT âmbar, alarme no SCADA | Bateria CR2032 ou 1747-BA envelhecida (>3 anos) | Substituir bateria com CPU energizada para não perder dados retentivos |
| Falha de módulo de I/O | LED I/O vermelho, saídas não acionam | Módulo queimado, conector oxidado, subtensão no backplane | Identificar módulo com Studio 5000, substituir módulo defeituoso |
| Sem comunicação EtherNet/IP | Studio 5000 não conecta, HMI offline | IP incorreto, cabo, switch, conflito de IP, firewall | Verificar IP com BOOTP/DHCP server, testar cabo, rever configuração de rede |
| CPU não inicializa | LEDs apagados ou todos piscando | Falha na fonte do chassis (1756-PA75), defeito interno na CPU | Verificar tensão da fonte; enviar CPU para reparo se fonte OK |
| Perda de programa após queda | CPU em PROG sem programa | Firmware corrompido, cartão SD com falha | Restaurar backup; FIXTRON realiza recuperação via cartão SD |
Procedimento de Diagnóstico Passo a Passo
Observe os LEDs com o painel energizado
Fotografe o padrão de LEDs da CPU e dos módulos de I/O antes de qualquer intervenção. Isso preserva informação de diagnóstico valiosa que pode se perder ao religar ou resetar.
Conecte o Studio 5000 e leia o fault code
Em Controller Properties > General, o campo "Minor/Major Fault" mostra o código de falha e a descrição. Anote o código — ele identifica exatamente qual módulo ou instrução gerou o fault.
Verifique o histórico de faults
Em Controller Diagnostics > Fault Log, você tem os últimos 64 faults com timestamp. Faults repetitivos indicam causa intermitente (temperatura, ruído elétrico, contato frouxo). Faults únicos indicam evento específico (queda de energia, surto).
Teste os módulos de I/O individualmente
No RSLogix/Studio 5000, cada módulo tem sua aba de diagnóstico mostrando estado por canal. Força (force) de uma saída e mede tensão no terminal — se não houver tensão com força ativa, o módulo está defeituoso.
Verifique a fonte do chassis (ControlLogix)
A fonte 1756-PA75 ou 1756-PB75 deve fornecer 5 VDC e 28 VDC estáveis. Meça com multímetro nos terminais de diagnóstico. Tensão abaixo de 4,8 VDC no 5V indica fonte com defeito ou sobrecarga no chassis.
ControlLogix 1756 vs. CompactLogix 5069: Comparativo
| Característica | ControlLogix 1756 | CompactLogix 5069 |
|---|---|---|
| Memória de programa | Até 32 MB (L8x) | Até 10 MB (5069-L3x) |
| I/O local máximo | 17 slots por chassis | 31 módulos na base |
| Comunicação nativa | EtherNet/IP na CPU | 2× EtherNet/IP nativa (DLR) |
| Bateria | Sim (1756-BA2) | Não — memória não-volátil |
| Custo CPU nova | R$ 18.000–65.000 | R$ 8.000–25.000 |
| Reparo viável | Sim (custo de reparo 20–35% do novo) | Sim (custo de reparo 25–40% do novo) |
Sempre Mantenha Backup do Programa
O Studio 5000 permite salvar o projeto ACD completo. Mantenha uma cópia atualizada em servidor com backup automático e outra em cartão SD no próprio CLP (CompactLogix suporta load on boot a partir do SD). Perda de programa sem backup pode inviabilizar a retomada da produção.
CLP Allen-Bradley com Defeito?
A FIXTRON repara CLPs ControlLogix, CompactLogix e MicroLogix a nível de componente. Laudo técnico, garantia de 6 meses, prazo médio de 5 dias úteis. Enviamos e recebemos de todo o Brasil.
Perguntas Frequentes
Conecte via Studio 5000 e acesse Controller Properties > General para ver o fault code. Anote o código, corrija a causa (módulo de I/O com falha, sensor defeituoso, problema de comunicação) e depois use Clear Faults. Se o fault retornar imediatamente, a causa não foi corrigida.
O CompactLogix armazena o programa em flash não-volátil — a bateria só mantém o relógio e dados retentivos. Se o programa foi perdido, verifique: backup no cartão SD interno ou cópia no computador do integrador. Se não houver backup, a FIXTRON pode auxiliar na engenharia reversa por análise de I/O.
O ControlLogix usa chassis modular (1756) — cada módulo tem seus próprios LEDs e pode ser substituído individualmente. O CompactLogix é mais integrado. O diagnóstico de ambos é feito pelos LEDs da CPU (RUN/FLT/BAT/FORCE/ENE) mais os LEDs individuais de cada módulo de I/O.
1) Verifique o LED de comunicação da CPU; 2) Confirme IP configurado via BOOTP/DHCP server; 3) Faça ping no IP do CLP; 4) Se ping OK mas Studio 5000 não conecta, pode ser firewall ou versão de firmware incompatível; 5) Se ping falha, verifique cabo, switch e IP correto na faixa da rede.
