A SMA Solar Technology AG é uma das marcas de inversores fotovoltaicos mais respeitadas do mundo, com tecnologia alemã e décadas de presença no mercado. No Brasil, os modelos mais encontrados nas instalações são o Sunny Boy (residencial, monofásico) e o Sunny Tripower (comercial, trifásico) — ambos na versão transformerless (TL), mais eficiente e leve que as gerações anteriores com transformador interno.
A durabilidade da SMA é real: é comum encontrar unidades com 10–15 anos ainda em operação. Mas isso também significa que uma parcela crescente dos SMA instalados no Brasil está entrando na fase em que capacitores envelhecem, ventiladores desgastam e relés de rede acumulam oxidação. Entender os padrões de falha por faixa etária do equipamento é tão importante quanto conhecer os eventos exibidos no display.
1. Modelos SMA mais comuns no Brasil e seus indicadores de status
Os modelos Sunny Boy da série TL (transformerless) instalados no Brasil incluem desde os pioneiros SB 3000TL / 4000TL / 5000TL até os modelos mais recentes SB 3.0 / 4.0 / 5.0 / 6.0 com Webconnect integrado. Os Sunny Tripower cobrem desde o STP 5000TL até o STP 25000TL nos sistemas comerciais.

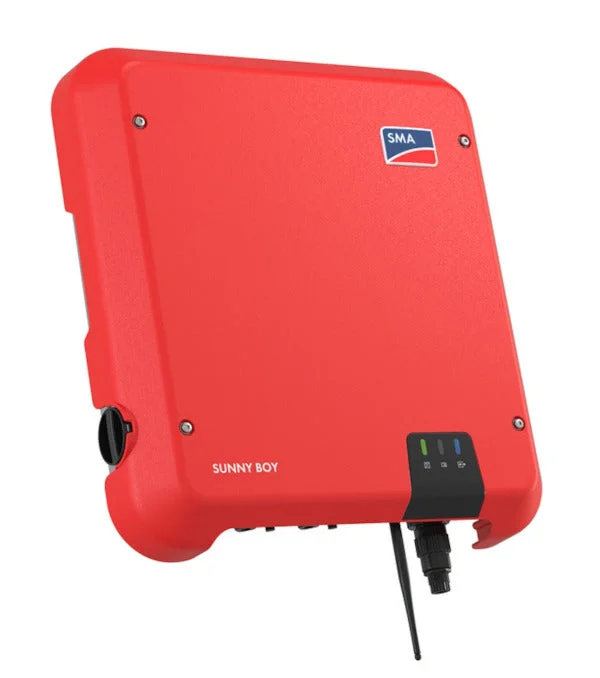

Painel de LEDs do Sunny Boy
O Sunny Boy possui três LEDs na frente da carcaça que indicam o estado de operação:
| LED | Estado | Significado |
|---|---|---|
| ● Verde | Estável | Operação normal — invertendo energia e injetando na rede |
| ● Verde | Piscando | Inicializando ou em modo de espera — verificando a rede CA antes de conectar |
| ● Laranja | Estável ou piscando | Aviso — condição fora do ideal, mas inversor ainda em operação (tensão de rede próxima do limite, derating térmico ativo) |
| ● Vermelho | Estável | Falha — proteção ativa, injeção interrompida. Consulte o log de eventos no display |
| ● Azul | Piscando / estável | Comunicação Webconnect ativa (modelos com WiFi integrado) |
Acessando o log de eventos no display
O display do Sunny Boy (e do Sunny Tripower) mostra o log de eventos armazenado internamente — muito mais informativo que apenas o estado do LED. Nos modelos com display gráfico, navegue até o menu de eventos (geralmente Menu → Eventos ou Menu → Informações do Aparelho → Eventos). O log mostra os últimos eventos com data, hora, código numérico do evento e uma descrição curta. O evento mais recente é a causa da falha atual. No SMA Sunny Portal (quando conectado), o mesmo log fica disponível remotamente em Dados e Análise → Eventos do Aparelho.
2. Eventos de proteção de rede CA: a causa mais frequente
A proteção de rede é a causa mais comum de parada nos inversores SMA no Brasil — e não é um defeito do inversor, mas uma resposta obrigatória a condições fora da norma na rede da distribuidora. O SMA monitora tensão, frequência e qualidade da forma de onda da rede CA com alta precisão; quando qualquer parâmetro sai da faixa configurada, o inversor para a injeção e registra um evento.
Sobretensão de rede — o mais comum no Brasil urbano
A tensão CA na saída do inversor pode subir acima dos limites configurados nos horários de pico de geração solar — especialmente em redes de distribuição de baixa tensão com muitos sistemas fotovoltaicos. O SMA registra um evento de "perturbação de rede" ou de sobretensão e tenta reconectar periodicamente. Se a tensão da rede normalizar, o inversor volta ao verde sozinho após o período de espera de reconexão (geralmente 5 minutos). Verifique a tensão CA nos bornes de saída do inversor nos horários de parada — se consistentemente acima de 250–253 V, a causa é da rede da distribuidora.
Perturbação momentânea de rede (grid disturbance)
O SMA também para em resposta a variações rápidas na forma de onda da rede CA — transitórios, afundamentos momentâneos (sags) ou eventos de reconexão da distribuidora. Esses eventos aparecem no log como "perturbação de rede" com duração de frações de segundo. Uma ocorrência isolada é normal; 10–20 eventos por dia indica rede de qualidade ruim no ponto de instalação — situação comum em áreas industriais, perto de grandes cargas chaveadas ou em redes rurais antigas.
Falha de anti-ilhamento após queda de luz
Após qualquer interrupção de energia — mesmo de frações de segundo — o SMA para e aguarda a rede CA estabilizar pelo tempo de segurança mínimo antes de reconectar. Esse comportamento é obrigatório pela norma (proteção anti-ilhamento — a rede de distribuição não pode ser re-energizada por um inversor enquanto técnicos da distribuidora trabalham nas linhas). Se após o retorno da energia o SMA demorar mais de 5 minutos para reconectar ou não reconectar, verifique a estabilidade da tensão CA no ponto de entrega.
3. Fault Ins-R: resistência de isolamento — diagnóstico e solução
O evento de isolamento — indicado no display do SMA como "Ins-R" (Insulation Resistance) ou variação equivalente — é o segundo motivo mais comum de parada nos modelos transformerless (TL). O Sunny Boy TL mede continuamente a resistência de isolamento entre o circuito DC dos painéis (positivo e negativo) e o aterramento elétrico. Quando esse valor cai abaixo do limiar configurado (geralmente 200–300 kΩ para sistemas SMA), o inversor para imediatamente como medida de segurança — exigência da norma IEC 62109 para inversores sem transformador de separação galvânica.
Os inversores SMA com transformador interno (modelos mais antigos, como o SB 3000 não-TL) não têm essa proteção de isolamento da mesma forma — eles possuem separação galvânica pelo transformador. Se você tem um modelo antigo SMA com transformador e o problema de isolamento não aparece no evento, isso é esperado por projeto.
Causas do Ins-R no contexto brasileiro
Módulos com degradação de EVA (especialmente após chuva)
O encapsulante EVA dos painéis absorve umidade ao longo dos anos, especialmente em módulos com microtrincas nas células ou com backsheet degradada. Em dias úmidos ou após chuva forte, a resistência de isolamento cai temporariamente. Se o evento Ins-R aparece após chuva e desaparece com o sol, a degradação dos módulos é a causa — processo progressivo que exige avaliação do sistema.
Conectores MC4 com vedação deteriorada
Após anos de exposição ao UV e calor, os anéis de vedação dos conectores MC4 ressecam e deixam passar umidade para a cavidade de contato. Água com minerais conduz corrente elétrica e cria um caminho de fuga entre o polo DC e a estrutura do sistema. Inspecione todos os MC4 — especialmente os conectados diretamente na caixa de junção dos módulos (mais expostos). Conectores com contaminação ou oxidação visível precisam de substituição.
Cabo solar com isolamento perfurado
Roedores são uma causa frequente e sub-diagnosticada de fault Ins-R. Um ponto de perfuração onde o cobre toca a estrutura metálica aterrada cria resistência de isolamento próxima de zero — o inversor para imediatamente e não volta enquanto o cabo não for reparado. Verifique o traçado dos cabos pelo sótão, nas passagens pela estrutura e nas calhas.
Diagnóstico do Ins-R: passo a passo
- Desligue o inversor pelo seccionador DC e pelo disjuntor CA. Aguarde o display apagar.
- Desconecte as strings uma a uma pelos conectores MC4 ou pelos fusíveis da string box.
- Com megôhmetro em 500 V DC, meça: positivo de cada string → terra, e negativo → terra. Em sistema saudável, valores centenas de MΩ. Abaixo de 1–2 MΩ, há problema nessa string.
- Isolada a string com problema, inspecione fisicamente todos os cabos e MC4 ao longo do percurso.
- Se todas as strings testarem OK mas o Ins-R persistir após reconectar ao inversor, o circuito interno de medição de isolamento do SMA pode estar com defeito — reparo em bancada.
SMA com fault Ins-R persistente ou falha de hardware?
Diagnóstico de relé de rede, capacitores DC, driver de IGBT e circuito de medição de isolamento. Recebemos de todo o Brasil por transportadora.
4. Ventilador parado e sobretemperatura
Os modelos Sunny Boy a partir de 3 kW e todos os modelos Sunny Tripower têm um ou dois ventiladores axiais internos para refrigeração ativa. Com o ventilador parado ou com rotação reduzida, a temperatura interna sobe durante o funcionamento pleno e o inversor entra em derating térmico — reduz automaticamente a potência de saída para diminuir o calor gerado — antes de atingir o ponto de parada completa.
O padrão típico de falha por ventilador é: geração normal nas primeiras horas do dia → potência caindo gradualmente a partir das 10h → parada com evento de temperatura entre 12h e 14h → recuperação espontânea à tarde. No SMA Sunny Portal, esse comportamento aparece como uma curva de geração com "teto achatado" nos dias de sol forte — a potência para de subir muito antes de atingir a potência nominal do sistema.
Como verificar se o ventilador parou
Com o inversor em operação (tomando os devidos cuidados de segurança com tensões presentes), aproxime o ouvido da grade de ventilação — o ventilador operacional produz um ruído de fluxo de ar audível. Ausência total de ruído, ou ruído intermitente com chiado de rolamento, indica falha do ventilador. Em alguns modelos SMA, o ventilador só ativa acima de determinada temperatura interna — se o inversor está frio (manhã cedo), o ventilador pode estar parado por design mesmo funcionando normalmente.
O ventilador do SMA é uma peça de consumo com vida útil de 5–10 anos em operação contínua. É um dos reparos mais acessíveis e com melhor relação custo-benefício nos inversores SMA envelhecidos — especialmente se o restante do hardware está em bom estado. A substituição é possível sem enviar o inversor completo ao laboratório em muitos modelos, desde que o técnico tenha acesso seguro ao interior da carcaça.
5. Falhas por envelhecimento: relé de rede, capacitores e filtros
Os inversores SMA com mais de 7–10 anos de operação entram em uma fase em que componentes passivos atingem o final da vida útil. Conhecer esses pontos permite planejar a manutenção preventiva antes de uma parada inesperada.
Relé de rede com contatos oxidados
O Sunny Boy TL usa um relé eletromecânico para conectar e desconectar o inversor da rede CA — esse relé opera a cada inicialização e desligamento, acumulando dezenas de milhares de operações ao longo de anos. Com o tempo, os contatos oxidam, especialmente em ambientes úmidos. O sintoma típico é um aumento inexplicável nos eventos de "perturbação de rede" — o inversor registra eventos como se houvesse problema na rede, mas a rede está estável. O relé com contatos oxidados não fecha completamente, criando resistência de contato que o circuito de monitoramento interpreta como tensão CA anormal. Diagnóstico em bancada com medição da queda de tensão no relé durante condução.
Capacitores eletrolíticos do barramento DC
Os capacitores de barramento DC armazenam energia para suavizar a conversão DC-AC. Com os ciclos térmicos anuais do Brasil (dias quentes, noites frias, humidade sazonal), a pasta eletrolítica interna seca e a capacitância diminui — o inversor começa a apresentar ripple de tensão elevado no barramento, o que pode causar eventos de "tensão DC fora de faixa" ou comportamento errático no MPPT. Verificáveis em bancada com medição de capacitância e ESR (resistência em série equivalente) com o inversor desligado.
Filtros de entrada de ar entupidos
Os filtros de espuma nas entradas de ar do SMA retêm poeira, insetos e fibras ao longo do tempo. Em ambientes com poeira fina (perto de rodovias, obras, armazéns de grãos), os filtros podem saturar em menos de 2 anos. Filtro entupido → temperatura interna eleva → derating térmico → geração abaixo do esperado nos dias mais quentes. A limpeza ou substituição do filtro é a intervenção preventiva de menor custo e maior impacto em SMA envelhecidos instalados em ambientes internos ou semi-internos.
Bateria do relógio interno (RTC)
Alguns modelos SMA com data logger integrado têm uma bateria de célula de lítio (tipo moeda) para manter o relógio interno quando o inversor está desligado à noite. Com a bateria descarregada, o inversor perde a data/hora a cada desligamento — o log de eventos fica com timestamps errados (geralmente 00:00 de 01/01/XXXX), o que complica a correlação de eventos com condições da rede. A bateria é uma peça de custo irrisório mas exige abertura do inversor para troca.
6. Sunny Portal offline: falha de comunicação Webconnect
Os modelos Sunny Boy mais recentes têm SMA Webconnect integrado — um módulo WiFi e Ethernet que conecta o inversor diretamente ao SMA Sunny Portal via internet, sem necessidade de equipamento adicional. Os modelos mais antigos usam Bluetooth (para comunicação com um SMA Cluster Controller ou laptop com SMA Sunny Explorer) ou uma interface RS485 para conexão a um data logger externo.
Causas comuns de Sunny Portal offline
- Webconnect não conectou ao roteador após troca de WiFi: se o roteador foi substituído ou a senha foi alterada, o inversor precisa ser reconfigurado. A reconfiguração é feita via interface web local do inversor (acesse pelo IP do dispositivo na rede local) ou pelo app SMA Energy.
- Frequência do roteador: o módulo Webconnect de alguns modelos opera apenas em 2,4 GHz. Roteadores configurados somente para 5 GHz ou com band steering agressivo podem impedir a conexão.
- Falha do módulo Webconnect interno: o módulo WiFi interno pode falhar por surto, umidade ou desgaste. O inversor continua gerando normalmente, mas sem comunicação com o portal. Verificável ao constatar que o inversor não aparece na rede WiFi mesmo após reconfiguração — diagnóstico em bancada.
- Servidor SMA Sunny Portal em manutenção: verificar o status no site da SMA antes de suspeitar do hardware.
7. Tabela: sintoma, causa e diagnóstico
| Sintoma | LED / Display | Causa mais provável | Primeira verificação |
|---|---|---|---|
| Para e volta sozinho durante o dia | Vermelho → verde sem intervenção | Evento de rede CA (sobretensão, perturbação) — rede instável nos horários afetados | Medir tensão CA nas saídas AC nos horários de parada; consultar log de eventos |
| Para após chuva, volta quando seca | Vermelho com evento Ins-R | Fault de isolamento — módulo, cabo ou MC4 com degradação que absorve umidade | Medir resistência de isolamento de cada string com megôhmetro |
| Geração cai no meio do dia, curva "achatada" no portal | Laranja (derating) ou vermelho (parada) | Sobretemperatura — ventilador parado ou filtro entupido | Verificar se ventilador está girando; inspecionar filtros de ar; medir temperatura da carcaça |
| Muitos eventos de "perturbação de rede" no log, rede CA estável | Vermelho intermitente | Relé de rede com contatos oxidados (unidades com 7+ anos) | Diagnóstico em bancada — medição de queda de tensão no relé durante condução |
| Não inicializa — LED vermelho permanente desde o início do dia | Vermelho estável | Falha de hardware: relé DC, capacitor, IGBT ou circuito de controle | Enviar para diagnóstico em laboratório |
| Display e LED normais, Sunny Portal sem dados | Verde estável | Falha de comunicação Webconnect ou WiFi alterado | Verificar se inversor aparece na rede WiFi; reconfigurar credenciais pelo app SMA Energy |
| Geração muito abaixo do esperado em todos os dias, sem fault | Verde estável | Degradação dos módulos, sombreamento novo ou MPPT com capacitores envelhecidos | Medir tensão e corrente das strings; comparar com curva I-V dos módulos |
8. Perguntas Frequentes
O LED vermelho indica que a proteção interna atuou. As causas mais comuns: (1) evento de proteção de rede CA — tensão ou frequência fora da faixa, o inversor tenta reconectar automaticamente; (2) fault Ins-R — resistência de isolamento baixa entre o circuito DC e o terra; (3) sobretemperatura por ventilador parado ou filtro de ar entupido; (4) falha de hardware em unidades envelhecidas. Acesse o log de eventos pelo display do inversor ou pelo Sunny Portal para identificar o evento específico — o log é muito mais informativo do que apenas o LED.
O Ins-R é o evento de resistência de isolamento abaixo do mínimo — específico dos modelos transformerless (TL). O inversor mede a resistência entre os condutores DC e o aterramento e para quando o valor cai abaixo do limiar. Causas: módulos com EVA degradado que absorve umidade, cabos solares com isolamento perfurado e conectores MC4 deteriorados. Diagnóstico: desligue o inversor, desconecte as strings e meça com megôhmetro (500 V DC) o isolamento de cada string. A string com valor abaixo de 1–2 MΩ é a causadora.
Com o ventilador parado, o inversor entra em derating térmico (reduz a potência para dissipar menos calor) e eventualmente para com evento de sobretemperatura — geralmente no meio do dia quando a irradiação é máxima. O padrão típico: geração normal de manhã, curva achatada no portal a partir das 10h, parada entre 12h e 14h, recuperação à tarde. O ventilador é uma peça de desgaste (5–10 anos) e pode ser substituído sem reparo completo do hardware. Verifique também o filtro de ar — entupido, agrava o problema mesmo com ventilador funcionando.
Não necessariamente. O portal depende da comunicação Webconnect (WiFi) ou Ethernet entre o inversor e a internet. Se o roteador foi trocado, a senha alterada ou o módulo WiFi interno perdeu a configuração, o portal fica sem dados mas o inversor continua gerando. Confirme: vá até o inversor e leia o display. Se mostra geração em andamento e LED verde estável, o sistema está funcionando — apenas a comunicação está interrompida. Reconfigure o Webconnect pelo app SMA Energy ou pela interface web local do inversor.
Os pontos de maior desgaste em SMA com 10+ anos: (1) ventilador — rolamento seco ou pás com acúmulo de sujeira; (2) capacitores eletrolíticos do barramento DC — ESR elevado, capacitância abaixo do nominal; (3) relé de rede — contatos oxidados que causam eventos de "perturbação de rede" falsos; (4) filtros de poeira entupidos — reduzem o fluxo de ar; (5) bateria RTC do relógio interno — perde data/hora a cada desligamento. Um plano de manutenção preventiva com troca do ventilador e dos filtros pode estender significativamente a vida útil operacional do inversor.
