Bateria de Lítio em Placas Eletrônicas: Função, Falha e o Exemplo Dallas

1. Fonte, escopo e o que este artigo não inventa

Em manutenção industrial, a “bateria da placa” costuma ser pequena, barata e ignorada — até o dia em que o equipamento perde a data, zera parâmetros, não lembra receita ou apresenta corrosão verde/branca sob um módulo Dallas. Este texto organiza o conhecimento útil para o manutentor e para o comprador de serviço de reparo eletrônico.

O escopo é bateria de lítio de backup em placa de circuito impresso (RTC, NVRAM, parâmetros, CMOS industrial), com ênfase no exemplo Dallas. Não é artigo de bateria de tração, pack de notebook ou BMS de veículo elétrico — esses temas têm outras páginas e outros riscos elétricos.

2. Para que serve a bateria de lítio na placa

A maioria das células de lítio em placas industriais não alimenta o processo (motor, IGBT, display em operação). Elas atuam como fonte de retenção quando a alimentação principal (VCC, 5 V, 3,3 V, etc.) some. Os usos mais comuns:

Em outras palavras: a bateria é o “seguro” da memória volátil e do tempo. Com VCC presente e estável, a corrente da célula costuma ser mínima ou nula (dependendo do circuito); o desgaste crítico acontece nos anos de vida do equipamento e, principalmente, em longos períodos desligados ou em temperatura elevada.

3. Arquitetura: VCC, VBAT e comutação em power-fail

Um circuito de backup bem projetado tem três blocos conceituais:

1. Alimentação principal (VCC) — vem da fonte da máquina ou regulador da placa.
2. Célula de lítio (VBAT / V_BAT) — mantém apenas o que precisa sobreviver à falta de energia.
3. Controlador de power-fail / nonvolatile control — decide quando a memória ou o RTC passam a ser alimentados pela bateria e quando o acesso de escrita/leitura da CPU deve ser interrompido para não corromper dados.

Na documentação de NV SRAM Dallas/Maxim, o controlador (exemplificado classicamente pelo DS1210) é descrito com duas funções centrais:

• Comutar entre VCC e a bateria de lítio conforme a situação de energia;
• Gerenciar o chip enable (CE) da SRAM, de modo a proteger o conteúdo durante a transição (write-protect em subtensão (undervoltage)).

Módulos “tudo em um” (como várias NVRAMs da série DS12xx) embutem no mesmo encapsulamento a SRAM, o controlador e a célula. Para o técnico, o que aparece na placa é um DIP de muitos pinos com a marca Dallas/Maxim e, muitas vezes, a data de fabricação — a bateria fica dentro do potting, não é o botão solto do tipo CR2032.

4. Exemplo de marca: Dallas Semiconductor

Dallas Semiconductor tornou-se referência mundial em chips de tempo real (RTC), memória não volátil baseada em SRAM + bateria e controladores de backup. A linha foi absorvida pela Maxim Integrated e, subsequentemente, integra o portfólio de semicondutores sob a marca Analog Devices. Em placas antigas e em muitas máquinas industriais ainda em operação no Brasil, o silício e o encapsulamento continuam gravados como DALLAS ou DALLAS SEMICONDUCTOR.

Por que o exemplo Dallas é didático para este artigo?

• Mostra a bateria como parte do componente, não só o suporte de botão;
• Aparece em equipamentos com 10, 15, 20+ anos de uso — exatamente quando a célula chega ao fim da vida útil de projeto;
• Falha típica de campo: máquina “esquece” ou RTC “zera”, e o técnico encontra um DIP Dallas com histórico de troca de bateria em fóruns e laboratórios de eletrônica;
• Ilustra o risco de cirurgia de módulo (abrir potting, trocar célula, reconstruir) versus substituir o módulo inteiro quando ainda há P/N disponível.

5. Famílias típicas Dallas: NVRAM, controlador e RTC

Sem pretender catalogar todos os milhares de part numbers, o técnico de placa costuma encontrar três “famílias conceituais”:

5.1 NV SRAM / NVRAM encapsulada (ex. série DS12xx de memória)

Dispositivos que se comportam como SRAM JEDEC “padrão” nos pinos, mas retêm dados sem VCC graças à bateria e ao circuito interno. Datasheets da família (ex. DS1230) descrevem o pacote de 28 pinos DIP com:

• memória SRAM;
• função de controle não volátil;
• célula de lítio integrada no encapsulamento.

Há variantes de organização de memória, tempo de acesso e faixa de tensão (sufixos e letras no P/N). Sempre leia o datasheet do código impresso no chip antes de concluir pinagem ou tensão de operação.

5.2 Controlador de backup + SRAM separada (ex. DS1210)

Em vez de um módulo monolítico, o projeto usa um controlador + SRAM convencional + bateria externa (soldada ou em suporte). A FAQ de NV SRAM da Analog descreve o DS1210 comutando VCC/bateria e protegendo a memória via chip enable. Essa arquitetura facilita a troca da célula sem “abrir” um potting de fábrica — mas expõe a bateria a solda, flux e ambiente.

5.3 Módulos RTC / RTC+NVRAM (ex. famílias DS1287, DS1387 e parentes)

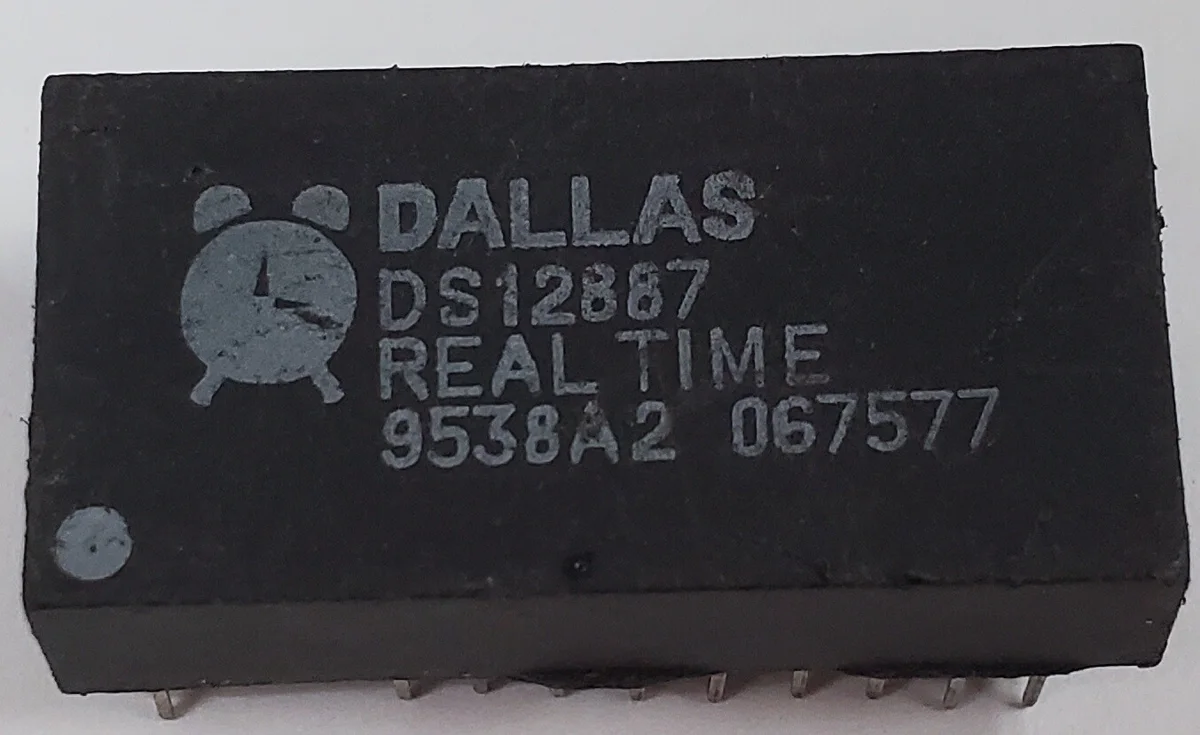

Módulos de relógio (e, em vários modelos, pequena NVRAM) com cristal e bateria encapsulados. São comuns em placas-mãe industriais e computadores single-board antigos. Quando a célula morre, o sintoma clássico é perda de horário e, se houver NVRAM no módulo, perda de setup/configuração. Alguns P/Ns já não têm substituto drop-in: a solução vira reconstrução (célula + eventualmente cristal) ou redesign com RTC moderno externo — decisão de engenharia, não “troca de pilha no escuro”.

6. Caso de estudo: módulo tipo DS1230 (NV SRAM)

O DS1230 (e variantes como DS1230Y conforme sufixo de tensão/especificação no datasheet) é um exemplo didático da filosofia Dallas: o equipamento “vê” uma memória com pinagem no estilo JEDEC, mas o componente carrega internamente o sistema de backup.

6.1 Por que esses módulos falham com a idade

A célula primária tem carga finita. Com o passar dos anos — e especialmente se o equipamento fica desligado por longos períodos ou opera quente — a capacidade remanescente deixa de garantir retenção. O sintoma não é necessariamente “placa morta com VCC ligado”: muitas vezes a máquina funciona enquanto energizada e só mostra o defeito após um blackout ou desligamento programado.

6.2 Rebuild vs substituição

• Substituir o módulo por P/N equivalente (quando disponível) é o caminho mais limpo de confiabilidade e tempo de bancada.
• Rebuild (abrir, remover célula esgotada/vazando, instalar célula adequada, isolar e testar retenção) é comum em laboratórios quando o P/N está obsoleto ou o lead time é inviável. Exige microscopia, controle de temperatura na solda e teste de retenção com VCC removido — não é serviço de “troca de pilha de controle remoto”.

7. Controlador de backup (ex.: DS1210) e célula externa

Quando a placa usa um DS1210 (ou controlador da mesma família conceitual) com SRAM separada, a bateria costuma estar visível: soldada na PCB ou em suporte. A documentação e a FAQ de NV SRAM descrevem o papel do controlador:

1. Monitorar a qualidade/nível de VCC (power-fail);
2. Comutar a alimentação da memória para a lítio;
3. Inibir escritas perigosas durante a transição (proteção via CE / lógica de controle).

Para o diagnóstico, isso significa que o problema pode estar em:

• célula esgotada ou com polaridade invertida na montagem anterior;
• trilha VBAT aberta ou corroída;
• diodo/resistor de isolamento (se o projeto tiver) aberto;
• o próprio controlador danificado por surto;
• SRAM com falha de célula de memória (menos comum que bateria, mas existe).

Meça e documente: tensão da célula em circuito e, se o procedimento do fabricante permitir, comportamento de retenção após remover VCC. Não use um único número “mágico” de millivolts copiado da internet sem cruzar com o datasheet e o esquema da placa.

8. Sintomas de bateria fraca, esgotada ou com mau contato

Checklist de sintomas que na Fixtron correlacionamos com backup a lítio (confirmados só com medição e histórico):

• data/hora zeradas sempre que a máquina fica sem energia;
• perda de parâmetros, receitas ou contadores após blackout;
• mensagem de checksum / CMOS / battery low (quando o firmware avisa);
• equipamento “volta à configuração de fábrica” após manutenção elétrica;
• falha que só aparece no religamento, não durante operação contínua;
• histórico de anos sem troca de bateria em ambiente quente (painel fechado, sol, forno próximo);
• sinais visuais: módulo inchado, resíduo branco/verde, PCB escurecida sob o DIP Dallas, holder oxidado.

9. Vazamento, corrosão e dano à placa

Células primárias no fim da vida — especialmente se o encapsulamento foi violado, se houve superaquecimento ou se o módulo envelheceu de forma anômala — podem vazar eletrólito. Em PCB, o resultado é:

• corrosão de trilhas e pads de cobre;
• fuga de corrente entre pinos do módulo Dallas (dados intermitentes mesmo com VCC);
• contaminação sob componentes SMD vizinhos;
• quebra de confiabilidade mesmo após “só trocar a bateria” sem limpeza química adequada.

O reparo correto, nesses casos, não é apenas colocar célula nova: é neutralizar/remover resíduos, avaliar continuidade das trilhas, reconstruir pistas quando necessário, limpar flux, secar e só então validar retenção. Placas com corrosão avançada sob BGA ou multilayers densos podem ter prognóstico reservado — a Fixtron avalia caso a caso com foto e P/N.

10. Tipos de montagem: botão, soldada, módulo potting

10.1 Célula botão em holder (CR/BR…)

Comum em placas-mãe, alguns CLPs e instrumentos. Vantagem: troca sem solda. Riscos: mau contato por oxidação do holder, mola frouxa, bateria genérica de baixa qualidade, polaridade invertida na recolocação.

10.2 Célula soldada na PCB

Contato elétrico mais estável a vibração, mas a troca exige solda e controle térmico. Evite pistola de calor agressiva sobre a célula e sobre o plástico do holder vizinho.

10.3 Módulo Dallas potting (NVRAM/RTC)

A célula não é “acessível” como um botão. O serviço é de componente: substituto oficial, genérico equivalente validado, ou rebuild. É aqui que o exemplo Dallas brilha como caso de ensino — e como demanda real de laboratório de eletrônica industrial.

11. Diagnóstico em bancada (ordem recomendada)

Procedimento genérico usado na triagem Fixtron (adapte ao esquema e às normas de segurança do equipamento):

1. Identificar o P/N do módulo Dallas / RTC / controlador e fotografar a área da bateria.
2. Histórico com o cliente: perda só após desligar? há quanto tempo? temperatura do painel? já tentaram trocar botão?
3. Inspeção visual com magnificação: vazamento, pads escuros, soldas trincadas, holder folgado.
4. Medir VBAT (e VCC) com instrumento calibrado — anotar valor e condição (máquina ligada/desligada, se o procedimento permitir).
5. Teste de retenção: com backup de dados se possível, remover VCC pelo tempo de teste e verificar se RTC/parâmetros persistem. (Tempo de teste depende do risco aceitável e do procedimento interno — não há um único número universal neste artigo.)
6. Escopo / lógica se houver suspeita de controlador ou SRAM defeituosos, não só célula.
7. Decisão: troca de botão, rebuild de módulo, substituição de P/N, ou reparo de PCB corroída.

12. Substituição: cuidados técnicos e de segurança

• Use célula da química e tamanho compatíveis com o projeto original (consultar datasheet / BOM / serviço do fabricante da máquina).
• Respeite a polaridade — inversão pode destruir o controlador ou o RTC.
• Não tente “carregar” célula primária de backup com fonte de bancada “para ver se volta”.
• Após vazamento: limpeza profissional + avaliação de trilhas antes de energizar em tensão plena.
• Documente: tensão medida, P/N, data do serviço — facilita o próximo ciclo de manutenção preventiva.
• Descarte a célula velha em coleta de pilhas/baterias; não jogue no lixo comum.

13. O que a Fixtron repara neste cenário

A Fixtron é laboratório de eletrônica industrial. No contexto de bateria de lítio em placa, o serviço típico inclui:

• diagnóstico de perda de RTC / NVRAM / parâmetros;
• troca de células em holder ou soldadas;
• avaliação e, quando viável, rebuild de módulos Dallas (NVRAM/RTC) ou substituição por P/N equivalente;
• limpeza de corrosão e reconstrução de trilhas afetadas por vazamento;
• teste de retenção após o serviço;
• reparo correlato da placa (fontes, reguladores, lógica) se a falha não for só a célula.

Também reparamos o entorno: inversores, soft-starters, CLPs, IHMs e placas de potência — porque muitas vezes a “bateria” é só o primeiro sintoma encontrado no painel.
