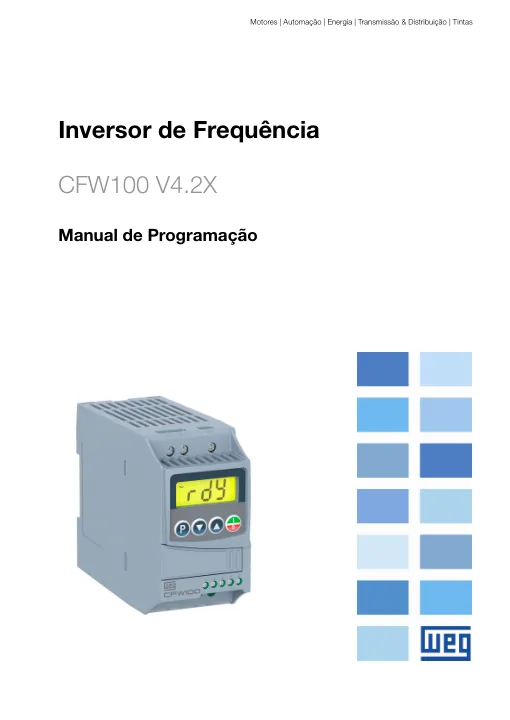

Manual do inversor de frequência WEG CFW100

Resumo rápido

O manual de programação da versão de software 4.2X traz a referência rápida de parâmetros e de falhas, comandos e referências, controle do motor, entradas e saídas, comunicação e SoftPLC. Fecha com aplicações e exemplos de configuração.

• 158 páginas em PDF (3,9 MB), em português.
• Códigos de falha no capítulo “Referência rápida dos alarmes e falhas”, a partir da página 23.
• Documento oficial WEG: Manual de programação V4.2X (doc. 10008008404).

O que tem no manual

Principais capítulos, com a página correspondente no PDF. Clique no capítulo para abrir o arquivo direto nele.

1. Referência rápida dos parâmetrospág. 7
2. Referência rápida dos alarmes e falhaspág. 23
3. HMI e identificação do inversorpág. 33
4. Comandos e referênciaspág. 41
5. Controle do motorpág. 51
6. Entradas e saídas (I/O)pág. 83
7. Falhas e alarmespág. 107
8. Comunicaçãopág. 121
9. SoftPLC e aplicaçõespág. 129
10. Exemplos de aplicaçõespág. 151

Onde estão os códigos de falha

A lista de falhas e alarmes do CFW100 fica no capítulo “Referência rápida dos alarmes e falhas”, página 23 do PDF.

Exemplos de códigos que constam nessa tabela, com o significado resumido em português:

Antes de trocar qualquer peça, confira a causa provável descrita no manual para o código exato do display e anote o histórico do problema.

Dados do documento

O manual pertence à WEG e está hospedado aqui para consulta técnica, sem cadastro. Para revisões mais recentes, consulte também o site do fabricante.

Baixar o manual em PDF

Segurança antes da intervenção

O manual orienta instalação, parametrização e diagnóstico externo. Não abra equipamentos energizados, não faça medições internas nem contorne proteções. Capacitores do barramento CC podem manter tensão perigosa por vários minutos após o desligamento: respeite o tempo indicado pelo fabricante e meça antes de tocar. A intervenção deve ser feita por profissional habilitado.
