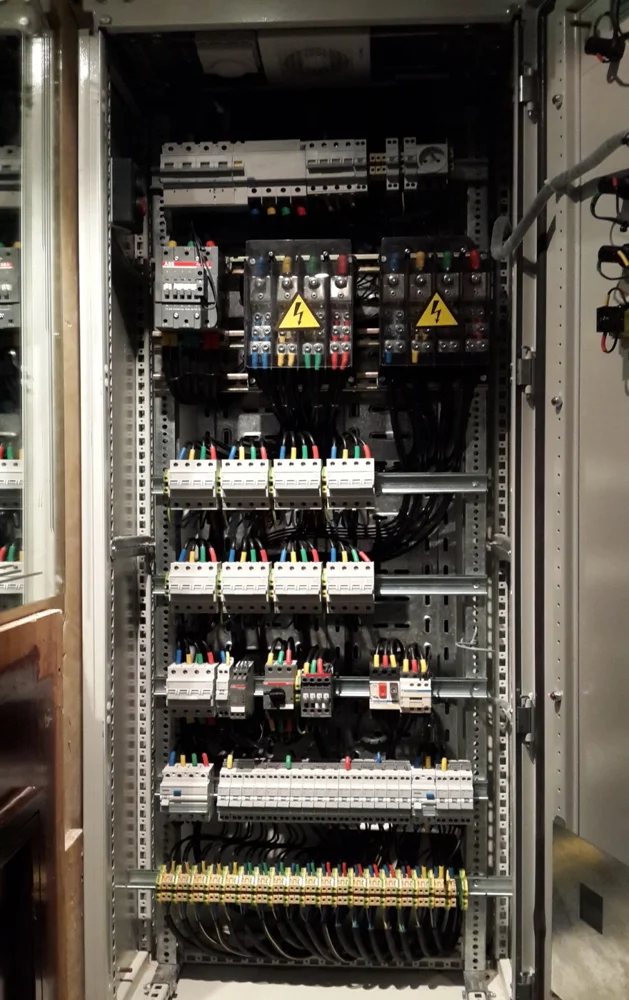

O quadro elétrico industrial é o ponto central de distribuição de energia e controle de toda a planta. Quando falha — por terminal solto, disjuntor degradado ou componente superaquecendo — a parada pode ser total e os danos podem ir muito além do equipamento em si.
A manutenção preventiva estruturada é a única forma de evitar esses eventos. Este guia apresenta o que inspecionar, com que frequência e quais são os problemas mais graves a detectar cedo.
Terminal Solto é a Causa Nº 1 de Incêndio Elétrico Industrial
Um terminal com torque insuficiente aumenta a resistência de contato. Com correntes industriais, a dissipação de calor no terminal (P = I²R) pode carbonizar o isolamento e iniciar um incêndio — geralmente durante pico de carga, quando a planta está em operação. A dilatação térmica dos condutores ao longo dos anos afrouxa terminais mesmo bem apertados na instalação original.
Frequência de Manutenção Recomendada
| Tipo de Inspeção | Frequência | Com Parada? | Quem Executa |
|---|---|---|---|
| Inspeção visual externa | Mensal | Não | Eletricista |
| Termografia com câmera infravermelha | Anual | Não (quadro energizado) | Técnico especializado |
| Aperto de terminais e barramentos | Semestral | Sim | Eletricista |
| Limpeza interna | Semestral a anual | Sim | Eletricista |
| Teste de disjuntores (disparo e religamento) | Anual | Sim | Eletricista |
| Medição de isolação dos cabos | A cada 2 anos | Sim | Eletricista com megôhmetro |
| Revisão geral documentada | A cada 2 anos | Sim | Empresa especializada |
Checklist de Inspeção Visual Mensal (Com Quadro Energizado)
Esta inspeção é feita com o quadro fechado e energizado — sem abertura da porta:
Inspeção Externa — Quadro Energizado
Temperatura da carcaça: Toque na lateral e topo do quadro. Temperatura muito acima do ambiente indica superaquecimento interno.
Ruídos anormais: Zumbido excessivo pode indicar contator vibrando, relé de sobrecarga próximo de atuar ou transformador com flambagem de lâminas.
Cheiro de queimado: Qualquer odor de verniz, plástico ou borracha queimada deve ser investigado imediatamente.
LEDs de status: Verifique se os indicadores luminosos correspondem ao estado esperado do equipamento.
Ventiladores ativos: Se o quadro tem ventilação forçada, confirme que os ventiladores estão girando.
Vedação da carcaça: Borrachas de vedação integras, sem buracos abertos por onde insetos ou umidade possam entrar.
Checklist de Manutenção Semestral (Com Quadro Desenergizado)
Atenção: Toda manutenção com quadro aberto e desenergizado deve seguir procedimentos de lockout/tagout (bloqueio e sinalização). Use EPI adequado.
Manutenção Semestral
Aperto de todos os terminais: Use chave torquímetro com o torque especificado pelo fabricante do borne. Terminais Weidmüller, Phoenix Contact e ABB têm torques específicos por tamanho de fio.
Aperto de barramentos: Parafusos de barramento de cobre (fase, neutro, terra) devem ser apertados com torque adequado ao tamanho do parafuso. Oxidação na superfície de contato deve ser removida.
Limpeza de poeira: Use aspirador com bocal antiestático e ar comprimido seco (sem umidade). Nunca sopre ar comprimido úmido — pode causar rastreamento de isolação.
Inspeção de cabos: Cabos com isolamento trincado, ressecado ou enrijecido devem ser substituídos. Verifique se todos os cabos têm identificação legível.
Estado dos contatos dos contactores: Inspeção visual — contatos com desgaste excessivo (erosão por arco) ou com sujeira condutiva devem ser substituídos.
Estado das bobinas dos contactores e relés: Verificar sinais de superaquecimento (verniz queimado, bobina com aumento de resistência).
Filtros de ventilação: Limpar ou substituir filtros de poeira dos ventiladores do quadro.
Documentação: Registrar toda a manutenção com data, nome do executor e observações encontradas.
A Termografia: A Ferramenta Mais Eficaz
A termografia com câmera infravermelha é a técnica mais poderosa para manutenção preventiva de quadros elétricos — detecta pontos quentes com o quadro energizado e em plena carga, sem nenhum risco para o inspetor.
O Que a Termografia Detecta
- Terminais com resistência de contato alta — aparecem como pontos quentes no canal do terminal
- Barramentos com contato ruim — gradiente de temperatura ao longo da barra indica ponto de alta resistência
- Disjuntores com contato interno degradado — um polo mais quente que os outros
- Transformadores sobrecarregados — temperatura de núcleo e enrolamento acima do normal
- Inversores e soft-starters com dissipadores obstruídos — temperatura do dissipador muito acima do ambiente
- Cabos subdimensionados — temperatura ao longo do cabo acima do permitido pela norma
Critério de Avaliação por Diferença de Temperatura (ΔT)
ΔT 1°C–3°C: Situação normal — variação natural entre componentes. ΔT 4°C–10°C: Atenção — investigar e programar manutenção. ΔT 11°C–30°C: Crítico — manutenção no próximo ciclo. ΔT acima de 30°C: Emergência — manutenção imediata antes de continuar operando.
Problemas Mais Comuns Encontrados em Manutenção
| Problema | Causa Típica | Consequência se Ignorado |
|---|---|---|
| Terminal solto | Dilatação/contração térmica ao longo do tempo | Ponto quente → carbonização → incêndio |
| Disjuntor disparando frequentemente | Sobrecarga crônica ou bimetálico envelhecido | Contatos desgastados → falha de proteção |
| Contator com ruído excessivo | Bobina com tensão errada ou núcleo sujo | Falha de contator → parada repentina |
| Poeira condutiva nos componentes | Ambiente industrial sem filtração adequada | Rastreamento de isolação → curto-circuito |
| Condensação interna | Variação térmica sem resistência de aquecimento | Corrosão e rastreamento → falha de isolação |
| Cabo com isolamento trincado | Envelhecimento por calor ou radiação UV | Risco de choque e curto-circuito |
Precisa de Manutenção no Quadro Elétrico Industrial?
A FIXTRON realiza inspeção completa, termografia, aperto de terminais e relatório técnico documentado. Atendimento em São Paulo e região — agende a visita técnica.
Perguntas Frequentes
A frequência mínima recomendada é: inspeção visual mensal (durante operação), aperto de terminais semestralmente, limpeza completa e termografia anualmente, e revisão geral a cada 2 anos. Para quadros em ambientes agressivos (umidade, poeira, vibração), a frequência deve ser maior.
Termografia é a análise com câmera infravermelha que identifica pontos quentes no quadro elétrico — conexões com resistência elevada, disjuntores sobrecarregados. É realizada com o quadro energizado. Deve ser feita anualmente em quadros industriais e é exigida por seguradoras e normas de SPDA.
Sim. Um terminal com torque abaixo do especificado aumenta a resistência de contato, gerando calor proporcional ao quadrado da corrente (P = I²R). Com correntes industriais de dezenas ou centenas de ampères, isso gera calor suficiente para iniciar carbonização e eventualmente um incêndio. É a principal causa de incêndios elétricos industriais.
Depende do tipo de manutenção. A termografia é feita com o quadro energizado — sem parada. A inspeção visual externa também não requer parada. O aperto de terminais, limpeza interna e teste de disjuntores exigem desenergização com lockout/tagout. Planejamos a manutenção para minimizar o impacto na produção.
