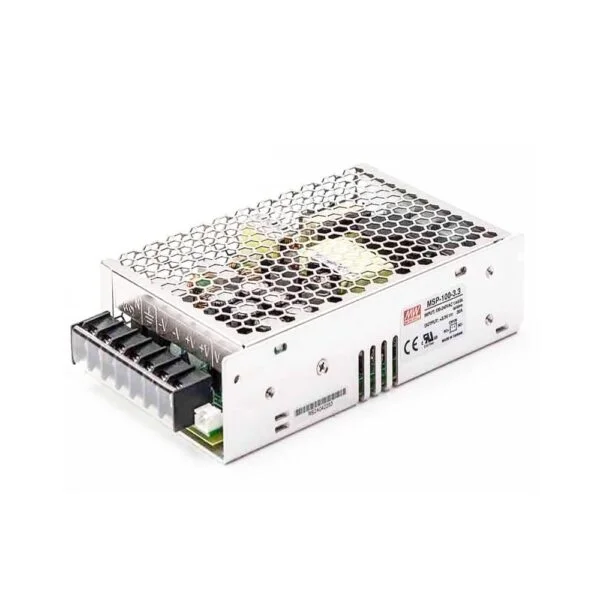

A fonte chaveada industrial (SMPS industrial) é o componente mais subestimado do painel elétrico — até parar de funcionar. Quando ela falha, tudo que ela alimenta para: CLPs, IHMs, drives, relés de segurança e sensores. A parada é imediata e total.
Este guia orienta o diagnóstico de fontes chaveadas industriais de forma estruturada, dos testes mais simples aos mais avançados.
Primeiro: Descarte a Causa Externa
Antes de concluir que a fonte falhou, verifique: fusível de entrada queimado, tensão de entrada ausente ou fora da faixa, e carga em curto no barramento de 24 VDC (desconecte as cargas e teste a fonte em vazio).
Sintomas Mais Comuns
- Tensão de saída = 0 V mesmo com alimentação correta na entrada — falha total
- Tensão de saída abaixo do nominal (ex.: 18 V ao invés de 24 V) — fonte sobrecarregada ou com capacitor de saída degradado
- LED de "OK" / "Power Good" apagado mesmo com tensão na saída — circuito de supervisão com defeito
- LED de OK piscando — proteção de sobrecorrente atuando e tentando reiniciar
- Cheiro de queimado ou verniz — componente danificado termicamente
- Tensão de saída instável — oscilação visível no multímetro; capacitores de saída degradados ou loop de controle com problema
- Falhas intermitentes nos equipamentos alimentados — CLP com resets aleatórios, IHM piscando; fonte com ripple alto
Os 6 Componentes que Mais Falham
1. Capacitores Eletrolíticos de Saída
É o modo de falha mais comum em fontes chaveadas industriais com mais de 5 anos. Os capacitores eletrolíticos de saída (tipicamente 1.000–4.700 µF / 35–50 V) secam progressivamente — a capacitância cai e o ripple de saída sobe. A tensão média parece normal no multímetro, mas com osciloscópio é visível a ondulação excessiva que causa falhas nos equipamentos sensíveis.
2. Transistor de Chaveamento (MOSFET ou IGBT)
O transistor de chaveamento (operando a 50–500 kHz) é submetido a estresse térmico e elétrico intenso. Falha por curto causa fusível de entrada a queimar ou destruição em cascata. Falha por aumento de Ron (resistência de condução) causa aquecimento e redução de potência disponível.
3. Diodo Retificador de Alta Frequência (Diodo de Schottky)
O diodo retificador de saída (Schottky ou ultrafast) falha geralmente por curto — o que coloca a tensão do primário no secundário. Em curto, destrói o capacitor de saída e pode danificar os equipamentos alimentados. Também pode falhar em circuito aberto, reduzindo a corrente máxima disponível.
4. CI Controlador (PWM Controller)
O CI PWM (ex.: UC3842, TL494, LNK306) é o cérebro da fonte — controla o duty cycle do chaveamento. Quando falha, a fonte perde o controle da tensão de saída ou não oscila mais. É uma falha mais rara mas definitiva.
5. Transformador de Alta Frequência
Enrolamento do transformador com isolação degradada por temperatura excessiva ou surto de tensão. Difícil de detectar sem equipamento específico. Sintoma: tensão de saída drasticamente reduzida ou zero, com o transistor de chaveamento aparentemente íntegro.
6. Varistor de Proteção de Entrada (MOV)
O varistor na entrada protege contra surtos da rede. Depois de absorver surtos, pode ficar em curto — o que faz o fusível de entrada queimar. Um varistor em curto com fusível queimado indica que houve um surto severo na rede — merece investigação da qualidade da rede.
Como Diagnosticar com Equipamentos Básicos
| Teste | Equipamento | O Que Verificar | Resultado Esperado (OK) |
|---|---|---|---|
| Tensão de entrada | Multímetro | Tensão AC nos bornes de entrada | 220 V ou 380 V ±10% |
| Fusível de entrada | Multímetro (modo buzzer) | Continuidade do fusível | Continuidade (não aberto) |
| Tensão de saída sem carga | Multímetro DC | Tensão nos bornes de saída (+) e (-) | 24 VDC ±1 V (ou conforme nominal) |
| Tensão de saída com carga | Multímetro DC | Tensão com carga normal conectada | Dentro de ±5% do nominal |
| Ripple de saída | Osciloscópio | Oscilação AC na saída DC | Abaixo de 120 mVpp (fontes de qualidade: <50 mVpp) |
| Sinal de OK / Power Good | Multímetro | Tensão no terminal de OK | 24 V ou nível lógico alto (conforme fabricante) |
Fontes com Capacitor em Curto: Risco de Destruição em Cascata
Se o diodo retificador de saída ou o transistor de chaveamento estiver em curto, energizar a fonte novamente pode destruir outros componentes saudáveis. Sempre faça uma inspeção visual e medição de resistência dos principais componentes antes de religar uma fonte que deu falha catastrófica.
Fontes Industriais Mais Reparadas pela FIXTRON
- Siemens SITOP modular (24 V, 5–40 A) — série PSU100C, PSU200M, Smart 200
- Phoenix Contact QUINT POWER e TRIO POWER
- Schneider Electric Phaseo ABL7 e ABL8
- Pilz PSSuniversal — fontes para sistemas de segurança
- Murr Elektronik MCS e MPS
- Omron S8FS e S8VS
- Allen-Bradley / Rockwell 1606-XLP
Por Que Reparar e Não Trocar?
Uma fonte Siemens SITOP de 10 A nova custa entre R$ 1.200 e R$ 2.000. O reparo típico (capacitores + transistor de chaveamento) sai por R$ 280–600. O tempo de espera por uma fonte nova (especialmente em modelos mais antigos descontinuados) pode ser de semanas. O reparo tem prazo de 24–48 horas.
Fonte Chaveada Industrial com Defeito?
Diagnóstico em até 24 horas após recebimento. Orçamento detalhado antes de qualquer aprovação. Fontes Siemens SITOP, Phoenix Contact, Schneider e outras marcas.
Perguntas Frequentes
Os sintomas mais comuns são: ausência de tensão de saída, tensão abaixo do nominal, LED de OK apagado ou piscando, proteção de sobrecorrente atuando sem motivo aparente, e falhas intermitentes nos equipamentos alimentados (CLP reseta, IHM pisca). Fontes com capacitores degradados apresentam ripple alto que causa falhas nos equipamentos sensíveis.
O reparo compensa quando o custo é menor que 50% do valor de uma fonte nova equivalente. Para fontes de marcas premium (Siemens SITOP, Phoenix Contact, Pilz), o reparo quase sempre compensa pois o valor de reposição é elevado. Para fontes genéricas de baixo custo, a substituição pode ser mais econômica.
Proteção de sobrecorrente com carga dentro do nominal pode indicar: capacitores de saída degradados, transistor de chaveamento com ganho reduzido, ou circuito de sensoriamento de corrente com CI defeituoso. O diagnóstico requer bancada com carga resistiva calibrada.
Sim, é uma causa muito comum de resets intermitentes em CLPs e IHMs. Uma fonte com capacitores de saída degradados apresenta ripple alto — a tensão de saída oscila brevemente abaixo do mínimo durante transitórios de carga, e o CLP detecta subtensão e reseta. Meça a tensão de saída da fonte com osciloscópio durante a operação normal. Ripple acima de 200 mVpp em fonte de 24 V é suspeito.
