Manutenção de Servo Motor Industrial: Guia Completo

Servo motores são o coração dos sistemas de controle de movimento de precisão na indústria moderna. De máquinas CNC a linhas de embalagem, de robôs industriais a prensas servo-acionadas, esses equipamentos garantem posicionamento exato, velocidade controlada e torque preciso. Quando um servo motor falha, o impacto é imediato: peças refugadas, produção parada e prazos comprometidos. Neste guia completo, vamos abordar como funcionam os sistemas servo, as falhas mais comuns e como uma estratégia de manutenção preventiva pode prolongar significativamente a vida útil desses equipamentos.

Como Funciona um Sistema Servo

Um sistema servo industrial é composto por três componentes interdependentes que trabalham em malha fechada:

• Servo motor: O atuador eletromecânico que converte energia elétrica em movimento rotativo (ou linear). Contém enrolamentos de estator, rotor com ímãs permanentes, rolamentos de precisão e, frequentemente, um freio eletromagnético de segurança
• Encoder (retroalimentação): Sensor de posição/velocidade acoplado ao eixo do motor. Pode ser incremental (pulsos A/B/Z) ou absoluto (posição exata sem necessidade de referenciamento). Resoluções típicas variam de 2.048 a 8.388.608 pulsos por revolução

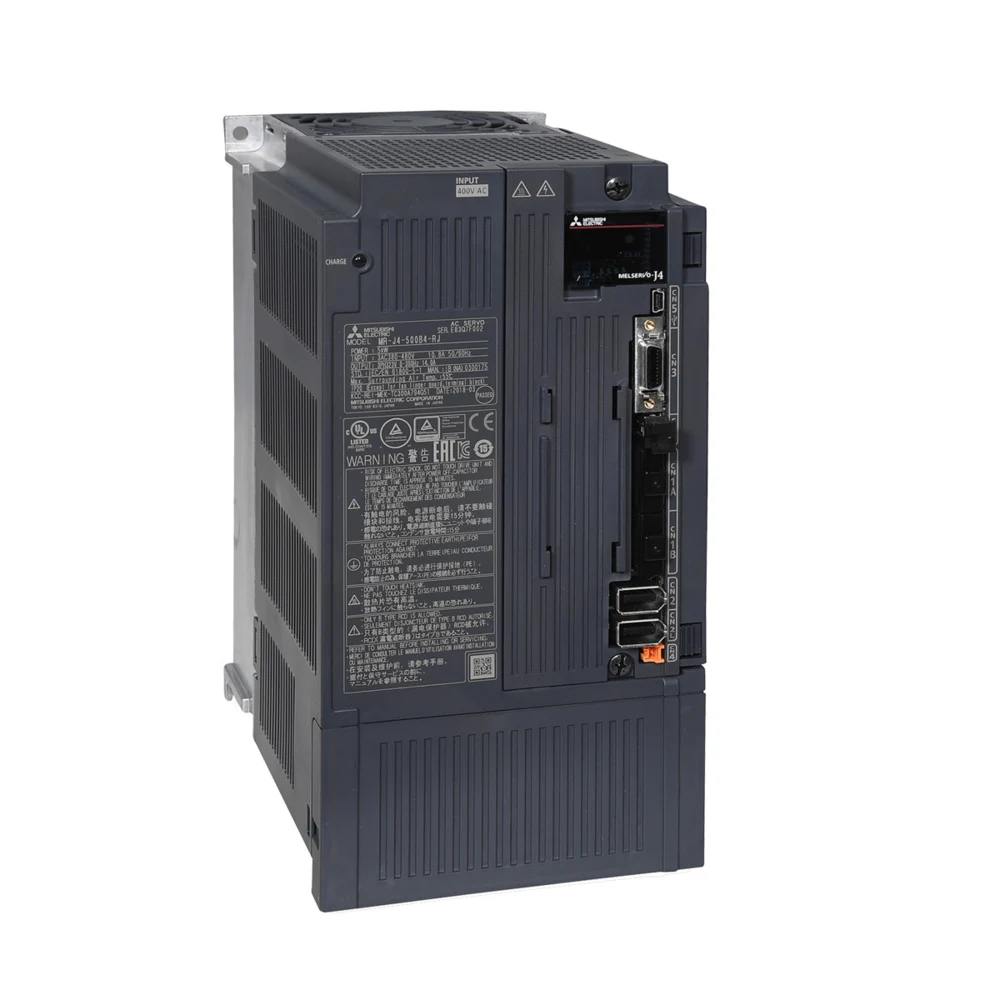

• Servo drive (amplificador): O controlador eletrônico de potência que recebe comandos de posição/velocidade/torque do CLP ou CNC e gera as correntes trifásicas necessárias para acionar o motor. Contém IGBTs de potência, capacitores de barramento DC, circuitos de controle e interfaces de comunicação

O princípio é simples: o drive compara o comando recebido com a posição real lida pelo encoder e ajusta continuamente a corrente no motor para minimizar o erro. Essa malha de controle executa milhares de vezes por segundo, garantindo precisão submilimétrica.

Falhas Comuns em Servo Motores

1. Falha de Encoder (Causa #1 — ~40% dos casos)

O encoder é o componente mais sensível do conjunto. Falhas incluem:

• Contaminação óptica: Poeira, óleo ou partículas metálicas no disco óptico bloqueiam a leitura dos sinais A/B/Z
• Dano mecânico: Impactos no eixo ou vibrações excessivas desalinham o disco codificador
• Falha eletrônica: Degradação dos componentes internos do encoder por temperatura ou umidade
• Cabo de encoder danificado: Cabos flexionados repetidamente em aplicações robóticas ou com arraste rompem internamente

Sintomas típicos: alarme de "feedback error" ou "encoder fault" no drive, oscilações erráticas no motor, perda de posição ou incapacidade de referenciar o eixo.

2. Desgaste de Rolamentos (~25%)

Rolamentos são componentes de desgaste com vida útil limitada. Sinais de degradação:

• Ruído excessivo: Chiado, zumbido ou batidas durante a rotação
• Vibração anormal: Detectável com acelerômetro ou ao toque
• Aquecimento localizado: A carcaça fica mais quente na região dos rolamentos
• Folga radial/axial: Movimento perceptível ao tentar mover o eixo manualmente

Se não substituídos a tempo, rolamentos danificados podem causar contato entre rotor e estator, destruindo completamente o motor.

3. Dano nos Enrolamentos (~15%)

Os enrolamentos do estator podem ser danificados por:

• Sobrecorrente prolongada: Operação acima do torque nominal por tempo excessivo degrada o isolamento
• Picos de tensão: Cabos longos entre drive e motor podem gerar picos de tensão (dV/dt) que perfuram o isolamento
• Contaminação: Infiltração de fluidos de corte, água ou poeira condutiva compromete o isolamento

4. Problemas no Freio (~10%)

Muitos servo motores possuem freio eletromagnético para segurar a posição quando desenergizado:

• Desgaste do disco de freio: Perda gradual da capacidade de retenção
• Bobina do freio aberta/curto: O freio não libera ou não segura
• Contaminação por óleo: Reduz o coeficiente de fricção, causando deslizamento

5. Conectores e Vedação (~10%)

• Conectores oxidados: Ambientes úmidos ou corrosivos degradam os contatos
• Retentores danificados: Permitem entrada de fluidos e partículas no interior do motor
• Pinos tortos ou quebrados: Manuseio inadequado durante conexão/desconexão

Falhas Comuns em Servo Drives

O servo drive é igualmente crítico e possui seus próprios modos de falha:

• Queima de IGBTs: Curto-circuito no motor/cabo, sobrecarga ou falha no circuito de gate drive. Causa alarme de sobrecorrente instantânea
• Capacitores do barramento DC envelhecidos: Perda de capacitância causa instabilidade na tensão DC, gerando alarmes de sob/sobretensão
• Perda de feedback: O drive não recebe sinais válidos do encoder — pode ser problema no cabo, conector ou na interface de entrada do drive
• Erros de comunicação: Falha na rede EtherNet/IP, PROFINET, EtherCAT ou SERCOS entre o drive e o controlador de movimento
• Ventilador interno parado: Sobreaquecimento progressivo que leva a desligamento por proteção térmica

Processo de Diagnóstico

Um diagnóstico eficiente segue uma metodologia sistemática:

Verificação do Encoder

Conecte um osciloscópio nos sinais A e B do encoder. Gire o eixo manualmente e verifique se os sinais são quadrados limpos, com 90° de defasagem e amplitude estável. Sinais distorcidos, com ruído ou ausentes indicam falha no encoder ou no cabo.

Teste de Isolamento dos Enrolamentos

Com o motor desconectado do drive, utilize um megôhmetro (500V DC) para medir a resistência de isolamento entre cada fase (U, V, W) e o terra da carcaça. Valores acima de 100 MΩ são ideais. Abaixo de 1 MΩ indica isolamento comprometido que pode causar falha a qualquer momento.

Medição de Resistência das Fases

Com multímetro de precisão, meça a resistência entre as fases: U-V, V-W e U-W. Os três valores devem ser iguais (diferença máxima de 5%). Desequilíbrio indica espiras em curto em uma das fases.

Análise de Vibração

Utilizando acelerômetro ou analisador de vibração, meça nos pontos de apoio dos rolamentos. Compare com os valores de referência (baseline). Aumento acima de 2x o valor de referência indica necessidade de intervenção.

Checklist de Manutenção Preventiva

Uma rotina de manutenção preventiva bem executada pode dobrar a vida útil do sistema servo:

Mensal

• Inspeção visual de cabos, conectores e vedações por danos ou desgaste
• Verificação de ruídos ou vibrações anormais durante operação
• Limpeza externa da carcaça e dissipador do drive
• Verificação dos ventiladores do servo drive (rotação, fluxo de ar)

Trimestral

• Limpeza dos conectores de potência e sinal com limpa-contatos apropriado
• Verificação do aperto dos terminais de potência (torque conforme manual)
• Inspeção dos cabos de encoder e potência em pontos de flexão repetitiva
• Registro dos alarmes e logs do drive para análise de tendências
• Verificação da temperatura de operação do motor e drive

Semestral

• Teste de isolamento dos enrolamentos com megôhmetro
• Análise de vibração com registro de baseline
• Verificação do alinhamento encoder-eixo
• Inspeção do freio do motor (teste de retenção com carga)
• Verificação do estado dos cabos em esteiras porta-cabos

Anual

• Lubrificação ou substituição de rolamentos conforme recomendação do fabricante
• Inspeção interna do drive: capacitores, ventiladores, conexões
• Backup da parametrização do drive
• Atualização de firmware quando disponível
• Calibração do sistema de feedback (encoder)

Marcas que Atendemos

A FIXTRON possui experiência comprovada no reparo de servo motores e drives das principais marcas do mercado:

Reparar ou Substituir?

Nem todo servo motor pode (ou deve) ser reparado. Considere a substituição quando:

• Dano estrutural na carcaça: Trincas, deformações ou corrosão severa que comprometem a integridade mecânica
• Ímãs permanentes desmagnetizados: Perda significativa de torque que não pode ser recuperada por reparo convencional
• Modelo obsoleto sem peças: Encoders ou componentes específicos que não são mais fabricados
• Custo de reparo superior a 50% do novo: Quando múltiplos componentes estão danificados simultaneamente

Em todos os outros casos, o reparo oferece a melhor relação custo-benefício e prazo de entrega.
