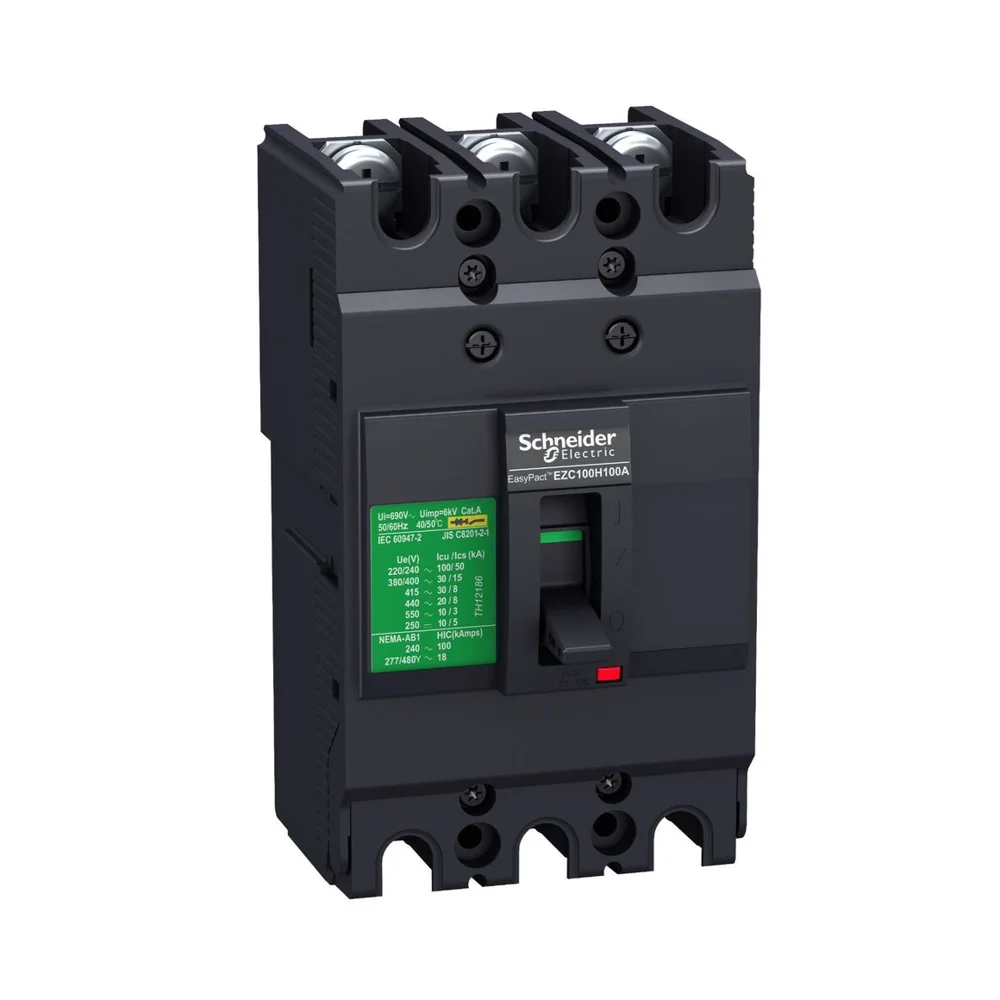

Um disjuntor que dispara constantemente é uma das reclamações mais frequentes na manutenção elétrica industrial. A reação imediata de muitos operadores é rearmar e ignorar — o que pode ser perigoso se houver sobrecarga ou curto real subjacente.
Este guia apresenta as 7 causas mais comuns de disparo frequente, como distinguir entre elas e qual a solução correta para cada caso.
As 7 Causas Mais Comuns de Disparo
Sobrecarga Real na Carga
A carga está consumindo mais corrente do que o disjuntor permite. Motor com rolamentos desgastados, bomba com impelidor travado, ou acréscimo de carga no circuito. O disparo é correto — o disjuntor está funcionando como projetado.
Disjuntor Subdimensionado para a Carga
O disjuntor foi instalado com corrente nominal abaixo da necessária — substituído por um menor por engano, ou a carga cresceu ao longo dos anos sem revisar a proteção.
Corrente de Partida (Inrush) do Motor
Motores de indução na partida direta consomem 6 a 8 vezes a corrente nominal por 1 a 3 segundos. Se o disjuntor não tiver curva adequada (deve ser curva D ou tipo disjuntor de motor), o disparador eletromagnético pode atuar na partida.
Curto-Circuito no Circuito ou na Carga
Um curto no cabo, barra de terminais ou no próprio equipamento causa disparo instantâneo pelo disparador eletromagnético. Rearmar sem corrigir o curto causa novo disparo imediato e pode danificar o disjuntor permanentemente.
Temperatura Elevada no Painel Elétrico
O bimetal do disjuntor termomagnético é sensível à temperatura ambiente. A cada 10°C acima de 40°C, a corrente de disparo cai aproximadamente 8%. Um painel sem ventilação no verão pode atingir 60–70°C internamente.
Bimetal Envelhecido ou Danificado por Curto Anterior
Após múltiplos disparos por curto-circuito severo, o bimetal perde sua calibração original e passa a disparar com correntes abaixo do nominal. É uma degradação irreversível.
Harmônicos e Alta Distorção THD
Em painéis com muitos inversores de frequência e fontes chaveadas, as correntes harmônicas aumentam a RMS total. Um disjuntor de 100A pode disparar com 80A de fundamental se houver 30% de THD — a corrente RMS real é maior que a fundamental medida.
Fórmulas de Dimensionamento
Diagnóstico: Sobrecarga vs. Curto-Circuito
| Característica | Disparo por Sobrecarga | Disparo por Curto-Circuito |
|---|---|---|
| Velocidade do disparo | Segundos a minutos | Instantâneo (<50 ms) |
| Temperatura do disjuntor antes | Quente ao toque | Frio (sem aquecimento prévio) |
| Marcas visíveis | Nenhuma | Arco, cheiro de queima, escurecimento |
| Rearme após esfriar | Geralmente funciona | Pode não rearmar se danificado |
| Causa | Corrente acima do nominal por tempo prolongado | Corrente muito alta instantânea (curto) |
| Mecanismo de atuação | Bimetal térmico | Disparador eletromagnético |
Quando Substituir vs. Corrigir a Causa
| Situação | Ação Correta | Substitui o Disjuntor? |
|---|---|---|
| Sobrecarga real na carga | Corrigir a causa da sobrecarga | Não (a menos que subdimensionado) |
| Disjuntor subdimensionado | Instalar disjuntor com In correto | Sim |
| Inrush do motor (curva errada) | Instalar disjuntor curva D | Sim |
| Curto-circuito na instalação | Localizar e corrigir o curto | Somente se danificado pelo arco |
| Temperatura alta no painel | Melhorar ventilação do painel | Não |
| Bimetal envelhecido | Substituir o disjuntor | Sim |
Nunca Substitua por um Disjuntor de Maior Corrente sem Calcular
Aumentar a corrente nominal do disjuntor sem verificar a capacidade dos cabos é uma das principais causas de incêndio elétrico industrial. O disjuntor protege o cabo, não apenas a carga. Um cabo 4 mm² suporta ~25A — colocar um disjuntor de 63A elimina a proteção do cabo. Sempre recalcule o circuito completo ao redimensionar a proteção.
Disjuntor Disparando Sem Solução?
A FIXTRON realiza diagnóstico completo de painéis elétricos industriais: análise de sobrecarga, medição de THD, inspeção termográfica e dimensionamento correto de proteções.
Perguntas Frequentes
Geralmente tem uma dessas causas: corrente de inrush do motor superando o ajuste instantâneo, sobrecarga intermitente, bimetal envelhecido (dispara abaixo do nominal), temperatura ambiente elevada no painel, ou disjuntor subdimensionado. A medição com alicate amperímetro durante a operação normal é o primeiro passo do diagnóstico.
Sobrecarga: disparo lento (segundos a minutos), disjuntor quente, sem marcas visíveis — atuação pelo bimetal térmico. Curto-circuito: disparo instantâneo (milissegundos), sem aquecimento prévio, possível cheiro de queima e arco visível — atuação pelo disparador eletromagnético.
Partida direta: 2,0 a 2,5 vezes a corrente nominal do motor, com curva D. Com inversor: 1,25 vezes a corrente de saída máxima do inversor, curva C é suficiente. O relé de sobrecarga separado protege contra sobrecarga continuada do motor.
1) Corrija a causa do disparo primeiro; 2) Aguarde 5 a 10 minutos para o bimetal esfriar; 3) Tente rearmar. Se ainda não rearma após esses passos, o mecanismo interno foi danificado pelo arco do curto — substitua o disjuntor.
