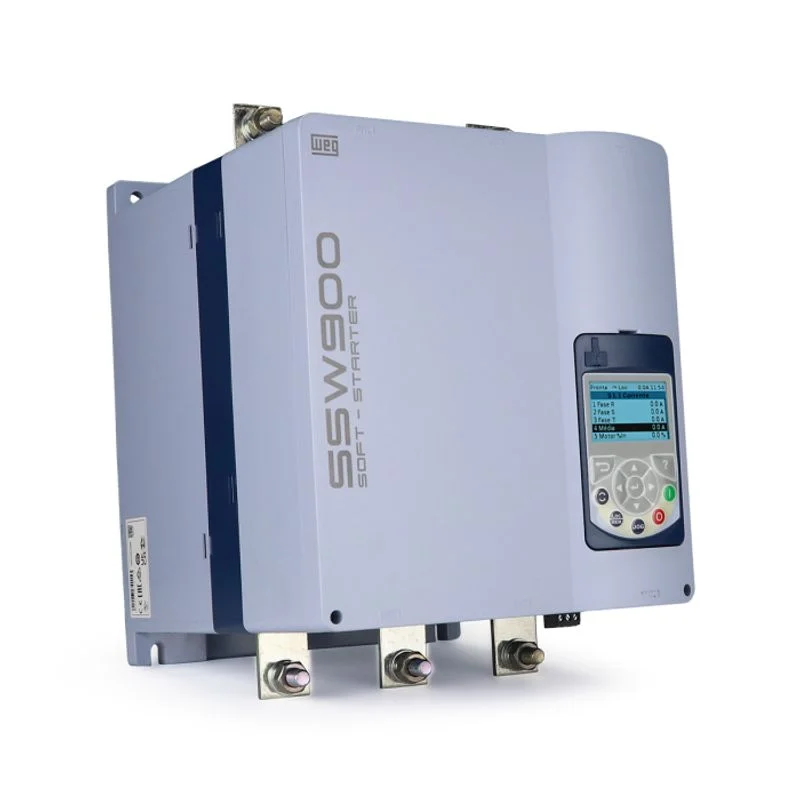

Diagnóstico de Falhas em Soft Starters WEG PSW: Guia Prático

Manual técnico para diagnóstico de falhas em soft starters WEG PSW - códigos de erro, testes e soluções práticas.

Equipe FIXTRON 03 Dez 2024 9 min de leitura

Introdução

Os soft starters WEG série PSW são equipamentos confiáveis, mas quando falham, o diagnóstico correto é crucial para um reparo eficiente. Este guia apresenta uma metodologia sistemática baseada em centenas de reparos realizados pela FIXTRON.

Arquitetura do WEG PSW

Antes do diagnóstico, é importante entender os principais blocos funcionais:

Componentes Principais:

Códigos de Erro Mais Comuns

Grupo de Erros de Entrada (E01-E09)

CódigoDescriçãoCausa Mais ProvávelAção Imediata
E01Falta de faseFusível queimadoVerificar fusíveis de entrada
E02Sequência de faseCabos trocadosCorrigir sequência R-S-T
E03SubtensãoQueda de tensão na redeMedir tensão de alimentação
E04SobretensãoProblema na redeInstalar proteção contra surtos
E05DesequilíbrioFase com problemaVerificar impedância das fases

Grupo de Erros de Saída (E10-E19)

CódigoDescriçãoCausa Mais ProvávelAção Imediata
E10SobrecorrenteMotor travado/curtoVerificar motor e carga
E11Rotor bloqueadoProblema mecânicoInspecionar acoplamento
E12DesbalanceamentoMotor com problemaTeste de isolamento do motor
E13SubcorrenteMotor desconectadoVerificar conexões de saída

Grupo de Erros Internos (E20-E29)

CódigoDescriçãoCausa Mais ProvávelAção Imediata
E20SobretemperaturaVentilação inadequadaVerificar dissipador e ventilador
E21Falha no tiristorTiristor queimadoTeste individual dos tiristores
E22Falha comunicaçãoProblema na placaReset do equipamento
E23Falha fonte auxiliarComponente da fonteMedir tensões auxiliares

Procedimento de Diagnóstico Sistemático

Etapa 1: Coleta de Informações

  1. Histórico da falha:
    • Quando começou o problema?
    • Houve alterações recentes?
    • Condições ambientais
    • Frequência da falha
  2. Dados do equipamento:
    • Modelo exato (PSW-30, PSW-60, etc.)
    • Potência nominal
    • Tempo de uso
    • Histórico de manutenções

Etapa 2: Inspeção Visual

⚠️ SEMPRE desligar e bloquear antes da inspeção!

Etapa 3: Testes Elétricos Básicos

3.1 Teste da Alimentação

MediçãoPontosValor Esperado
Tensão trifásicaR-S, S-T, T-R380V ±10%
DesequilíbrioDiferença entre fases< 2%
FrequênciaQualquer fase60Hz ±0.5Hz

3.2 Teste de Isolamento

Usar megôhmímetro 500V:

3.3 Teste dos Tiristores

Com multímetro em escala de diodo:

  1. Desconectar todos os cabos
  2. Medir cada tiristor individualmente
  3. Ánodo-Cátodo: Infinito (ambos sentidos)
  4. Gate-Cátodo: 0.6-0.8V (diodo normal)

Diagnóstico por Sintomas

🔴 Sintoma: Não Liga / Display Apagado

Causas Possíveis:

  1. Fusível de entrada queimado
    • Teste: Continuidade dos fusíveis
    • Solução: Substituir fusível
    • Causa raiz: Investigar motivo da queima
  2. Fonte auxiliar com defeito
    • Teste: Medir 24V na saída da fonte
    • Solução: Reparo da fonte auxiliar
    • Componentes comuns: Capacitor eletrolítico, regulador
  3. Placa de controle danificada
    • Teste: Tensões auxiliares presentes mas sem resposta
    • Solução: Reparo ou substituição da placa

🟡 Sintoma: Liga mas Não Parte o Motor

Investigação Sistemática:

  1. Verificar comando de partida
    • Entrada digital configurada corretamente?
    • Contato chegando na entrada?
    • Parâmetros de rampa adequados?
  2. Testar saída dos tiristores
    • Medir tensão de saída durante comando
    • Verificar se há progressão na rampa
    • Confirmar operação dos 6 tiristores
  3. Validar configuração
    • Corrente nominal do motor
    • Tempo de rampa adequado
    • Proteções não muito restritivas

🟠 Sintoma: Partida Irregular

Análise dos Parâmetros:

🔵 Sintoma: Aquecimento Excessivo

Checklist de Verificação:

Ferramentas Específicas para Diagnóstico

Essenciais:

Avançadas:

Principais Falhas e Soluções

1. Tiristor Queimado

Identificação:

Substituição:

  1. Identificar part number exato
  2. Dessoldar com cuidado (temperatura controlada)
  3. Limpar trilhas completamente
  4. Aplicar pasta térmica no novo componente
  5. Testar isolamento após soldagem

2. Placa de Controle Defeituosa

Sintomas Típicos:

Diagnóstico:

3. Fonte Auxiliar com Problema

Componentes Críticos:

Teste da Fonte:

PontoTensão EsperadaTolerância
Primário transformador220V ou 380V±10%
Secundário transformador~28V AC±5%
Após retificação~38V DC±10%
Saída regulada24V DC±2%

Prevenção de Falhas

Instalação Adequada:

Configuração Otimizada:

Manutenção Preventiva:

Quando Buscar Ajuda Especializada

Procure um especialista quando:

Conclusão

O diagnóstico eficiente de soft starters WEG PSW requer metodologia sistemática e conhecimento técnico específico. A maioria das falhas pode ser identificada com ferramentas básicas e os procedimentos apresentados neste guia.

Lembre-se: um diagnóstico correto é 50% da solução!
