Caso de Sucesso: Recuperação de Fonte Chaveada 48 V/5 kW – Capacitores Filtragem

O Desafio

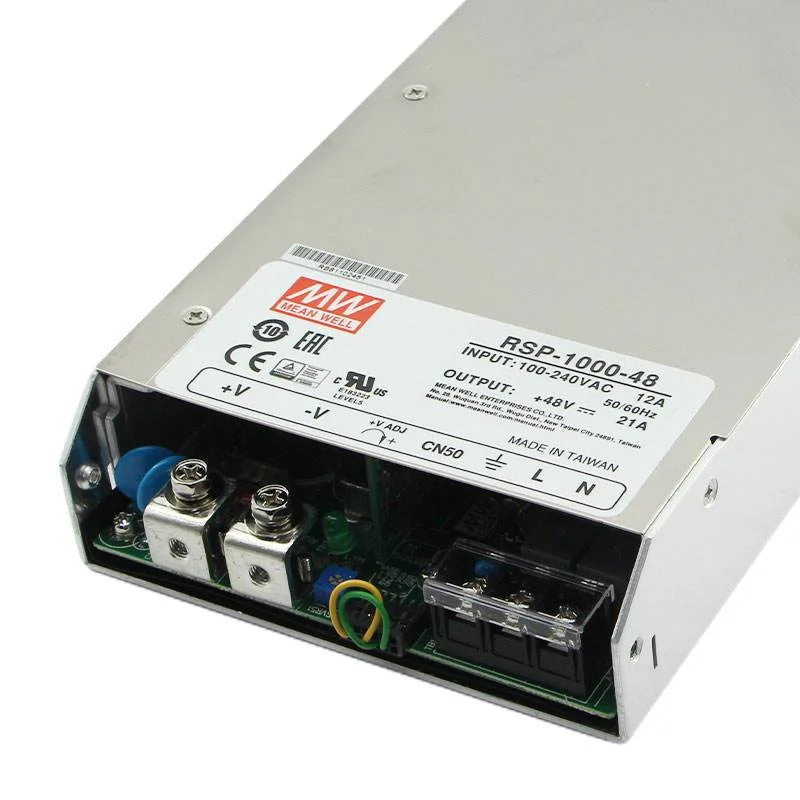

Uma fonte chaveada industrial 48 V/5 kW do modelo XYZ-5000 apresentou curto total na saída após 10 anos de operação contínua. O cliente estava sem alimentação crítica em sua linha de produção.

Diagnóstico

1. Medição de ESR: todos os capacitores eletrolíticos de filtro apresentaram ESR acima de 200 mΩ, indicando desgaste e risco de falha :contentReference[oaicite:0]{index=0}.
2. Teste de Ripple: medimos ripple de 1,2 Vpp na saída, muito acima do especificado (<100 mVpp) para 48 V/5 kW.
3. Análise Térmica: câmera IR detectou hotspots nos indutores de saída, sintoma de filtragem deficiente.

Procedimento de Reparo

• Desmontagem da placa de potência e remoção dos 4 capacitores de filtro originais (220 µF/100 V).
• Substituição por capacitores eletrolíticos de baixa ESR (220 µF/100 V, ESR 30 mΩ) e tolerância de alta temperatura.
• Limpeza de pads e soldagem por estação de refluxo com perfil controlado.
• Verificação de continuidade nas trilhas de filtragem e reaperto de conectores de alta corrente.

Validação

1. Teste de ripple reduziu para 80 mVpp em 48 V/5 kW.
2. Fonte alimentada por 24 h contínuos sem aquecimento excessivo ou instabilidades.
3. Retorno imediato ao cliente, evitando parada de produção estimada em R$ 25.000/dia.

Resultado

• Tempo de reparo: 16 horas
• Economia: 75% do custo de um novo módulo (R$ 12.000 vs. R$ 48.000)
• Confiabilidade: garantia de 6 meses para componentes substituídos

Lições Aprendidas

• Capacitores eletrolíticos são responsáveis por >60% das falhas em SMPS industriais :contentReference[oaicite:1]{index=1}.
• Programar substituição preventiva a cada 7 anos para sistemas críticos.
• Documentar medições de ESR e ripple para histórico de manutenção.
