Introdução

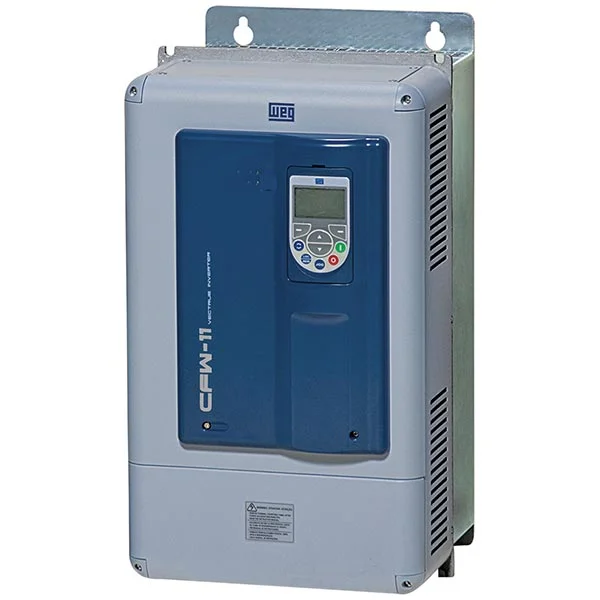

O inversor WEG CFW11 é um dos equipamentos mais robustos do mercado, mas como qualquer equipamento eletrônico industrial, requer manutenção preventiva adequada para garantir operação confiável e longa vida útil.
Este guia apresenta um cronograma completo de manutenção baseado em 15 anos de experiência prática com estes equipamentos.
Ferramentas e Equipamentos Necessários
Instrumentos Básicos:
- Multímetro digital (mín. 1000V CAT III)
- Alicate amperímetro True RMS
- Megôhmímetro 500V/1000V
- Termômetro infravermelho
- Aspirador industrial
- Compressor com ar seco
Instrumentos Avançados:
- Analisador de qualidade de energia
- Câmera termográfica
- Medidor de vibração
- Osciloscópio portátil
Materiais de Consumo:
- Álcool isopropílico 99%
- Panos antiestáticos
- Spray contact cleaner
- Graxa dielétrica
- Pasta térmica
Manutenção Semanal (5 minutos)
Inspeção Visual
- Display: Verificar se mostra valores normais
- LEDs: Status normal (verde fixo)
- Ventilação: Fluxo de ar desobstruído
- Ruídos: Ausência de ruídos anômalos
Verificações Operacionais
- Temperatura do dissipador (< 60°C)
- Corrente de saída (dentro do esperado)
- Tensão do barramento CC (≈ 537V para 380V entrada)
Manutenção Mensal (30 minutos)
Limpeza Externa
- Desligar e bloquear alimentação
- Aguardar 10 minutos para descarga dos capacitores
- Limpar dissipador com ar comprimido
- Verificar fixação dos cabos
- Limpar display e gabinete
Verificações Elétricas
| Parâmetro | Procedimento | Valor Normal |
|---|---|---|
| Tensão de entrada | Medir L1-L2-L3 | 380V ±10% |
| Corrente de entrada | Alicate amperímetro | Conforme carga |
| Temperatura interna | Parâmetro P003 | < 65°C |
| Tensão barramento | Parâmetro P004 | 530-540V |
Verificação de Parâmetros
Conferir se os principais parâmetros não foram alterados:
- P100: Modo de controle
- P101: Rampa de aceleração
- P102: Rampa de desaceleração
- P133: Frequência máxima
- P134: Frequência mínima
Manutenção Trimestral (2 horas)
Limpeza Interna Completa
⚠️ ATENÇÃO: Realizar apenas com equipamento desligado e capacitores descarregados.
- Remover tampa frontal
- Fotografar posicionamento dos cabos
- Limpar placas com ar comprimido seco
- Verificar sinais de aquecimento excessivo
- Limpar conectores com álcool isopropílico
- Verificar aperto dos bornes (torque especificado)
Teste de Isolamento
| Teste | Tensão | Valor Mínimo |
|---|---|---|
| Entrada vs. Terra | 500V | 5 MΩ |
| Saída vs. Terra | 500V | 2 MΩ |
| Entrada vs. Saída | 500V | 1 MΩ |
Análise Termográfica
- Scan completo do dissipador
- Verificação dos bornes de potência
- Análise dos capacitores principais
- Temperatura dos componentes críticos
Manutenção Semestral (4 horas)
Teste de Performance
- Teste de rampa: Verificar suavidade na aceleração/desaceleração
- Teste de precisão: Conferir se frequência de saída corresponde à referência
- Teste de sobrecarga: Verificar proteções (simulação controlada)
- Análise de harmônicos: THD da corrente de entrada
Calibração
- Calibração das entradas analógicas
- Teste das saídas digitais
- Verificação da comunicação (se aplicável)
- Ajuste fino dos parâmetros de proteção
Backup de Parâmetros
- Download completo via WLP
- Documentação das alterações
- Criação de arquivo de backup atualizado
Manutenção Anual (8 horas)
Substituição Preventiva
Componentes que devem ser avaliados para substituição:
- Ventilador: A cada 3-5 anos ou 26.000h
- Capacitores do barramento: A cada 5-7 anos
- Fusíveis internos: Teste e substituição se necessário
- Bateria de backup: A cada 2-3 anos
Teste Completo de Proteções
| Proteção | Como Testar | Ação Esperada |
|---|---|---|
| Sobrecorrente | Aumentar carga gradualmente | Trip em I > 110% |
| Subtensão | Reduzir tensão entrada | Trip em V < 85% |
| Sobretensão | Elevar tensão entrada | Trip em V > 110% |
| Sobretemperatura | Bloquear ventilação | Trip em T > 85°C |
Análise Preditiva
- Tendência de degradação dos capacitores
- Análise de vibrações mecânicas
- Histórico de temperaturas
- Registro de alarmes e falhas
Indicadores de Problema
Sinais de Alerta Imediatos:
- 💥 Ruído excessivo do ventilador
- 🌡️ Temperatura > 70°C frequentemente
- ⚡ Trips recorrentes sem causa aparente
- 📺 Display instável ou com falhas
- 🔊 Ruídos anômalos (chiados, estalos)
Sinais de Degradação Gradual:
- Aumento progressivo da temperatura
- Harmônicos crescentes na saída
- Tempo de resposta mais lento
- Oscilações na velocidade
Cronograma de Manutenção
| Frequência | Duração | Principais Atividades |
|---|---|---|
| Semanal | 5 min | Inspeção visual, temperaturas |
| Mensal | 30 min | Limpeza, medições básicas |
| Trimestral | 2h | Limpeza interna, isolamento |
| Semestral | 4h | Testes performance, calibração |
| Anual | 8h | Manutenção completa, proteções |
Registro e Documentação
Mantenha um registro detalhado contendo:
- Data e responsável pela manutenção
- Medições realizadas e resultados
- Anomalias encontradas e correções
- Peças substituídas (com part numbers)
- Fotos das condições encontradas
- Tempo de operação total
Custos vs. Benefícios
Investimento em Manutenção Preventiva:
- Mão de obra: ~R$ 2.400/ano
- Materiais: ~R$ 800/ano
- Ferramentas: ~R$ 3.000 (uma vez)
- Total anual: ~R$ 3.200
Economia Gerada:
- Evita paradas não programadas
- Prolonga vida útil em 30-50%
- Reduz consumo energético
- Mantém garantia do fabricante
- ROI típico: 300-500%
Conclusão
A manutenção preventiva é fundamental para maximizar o ROI dos inversores WEG CFW11. O investimento relativamente baixo em manutenção preventiva resulta em economia significativa ao evitar falhas catastróficas e paradas não programadas.
Lembre-se: é muito mais barato manter do que reparar.
