Programação de Microcontroladores PIC: Guia Completo

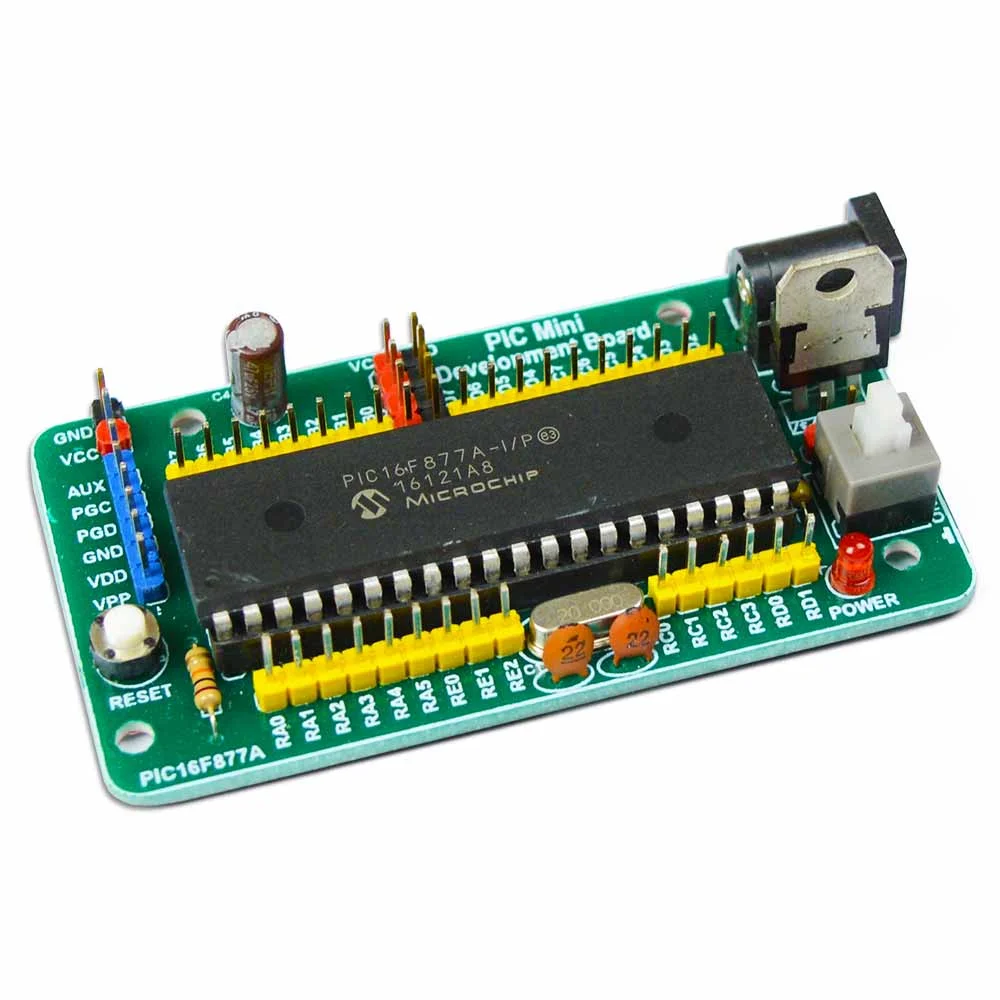

Introdução aos Microcontroladores PIC

Os microcontroladores PIC (Peripheral Interface Controller) da Microchip são amplamente utilizados na automação industrial devido à sua versatilidade, confiabilidade e custo-benefício. Este guia aborda desde conceitos básicos até técnicas avançadas de programação.

Por Que Escolher PIC?

• Baixo consumo: Ideal para aplicações battery-powered
• Arquitetura Harvard: Processamento eficiente
• Abundante I/O: Muitos pinos disponíveis
• Periféricos integrados: ADC, PWM, UART, SPI, I2C
• Preço acessível: Relação custo-benefício excelente
• Amplo suporte: Ferramentas e documentação

Principais Famílias PIC

PIC10F - Ultra Baixo Custo

• 6-8 pinos, limitado mas muito barato
• Aplicações: sensores simples, controle de LED
• Exemplo: PIC10F200

PIC12F - Pequeno Formato

• 8 pinos, ideal para espaços reduzidos
• PWM interno, ADC
• Exemplo: PIC12F675, PIC12F1840

PIC16F - Meio de Gama (Mais Popular)

• 14-64 pinos, equilíbrio ideal
• Periféricos avançados
• Exemplos: PIC16F877A, PIC16F1938

PIC18F - Alta Performance

• 18-100 pinos, para aplicações complexas
• Multiplicador hardware, USB
• Exemplos: PIC18F4520, PIC18F46K22

Ambiente de Desenvolvimento

MPLAB X IDE (Recomendado)

IDE oficial da Microchip, baseado no NetBeans:

• Gratuito e multiplataforma
• Debugger integrado
• Simulador completo
• Suporte a todos os compiladores

Compiladores Disponíveis

Primeiro Programa: "Hello World" com LED

Hardware Necessário:

• PIC16F877A ou similar
• Cristal 4MHz + capacitores 22pF
• LED + resistor 330Ω
• Fonte 5V regulada
• Programador (PICkit 3/4)

Código em C (XC8):

// Configuração dos fuses
#pragma config FOSC = HS    // Cristal externo
#pragma config WDTE = OFF   // Watchdog desabilitado
#pragma config PWRTE = ON   // Power-up timer
#pragma config BOREN = ON   // Brown-out reset
#pragma config LVP = OFF    // Low voltage programming

#include <xc.h>
#define _XTAL_FREQ 4000000  // Frequência 4MHz

void main(void) {
    TRISB = 0x00;   // Todos pinos como saída
    PORTB = 0x00;   // Inicializar em 0

    while(1) {
        PORTB = 0xFF;    // Ligar todos LEDs
        __delay_ms(500); // Aguardar 500ms
        PORTB = 0x00;    // Desligar todos LEDs
        __delay_ms(500); // Aguardar 500ms
    }
}

Conceitos Fundamentais

Registradores Essenciais

• TRIS: Direção dos pinos (0=saída, 1=entrada)
• PORT: Estado atual dos pinos
• LAT: Latch de saída (evita read-modify-write)
• ANSEL: Seleção analógico/digital
• OPTION_REG: Configurações gerais
• INTCON: Controle de interrupções

Configuração de I/O

// Configurar RB0 como entrada e RB1 como saída
TRISB0 = 1;  // RB0 = entrada
TRISB1 = 0;  // RB1 = saída

// Ou usando máscaras
TRISB = 0b00000001;  // RB0=entrada, resto=saída

// Ler entrada e controlar saída
if (PORTBbits.RB0 == 1) {
    LATBbits.LATB1 = 1;  // Liga LED
} else {
    LATBbits.LATB1 = 0;  // Desliga LED
}

Trabalhando com Periféricos

ADC (Conversor Analógico-Digital)

// Configurar ADC para RA0
void ADC_Init(void) {
    TRISA0 = 1;              // RA0 como entrada
    ANS0 = 1;                // RA0 como analógica
    ADCON0 = 0b00000001;     // Canal 0, ADC ON
    ADCON1 = 0b10000000;     // Resultado justificado à direita
}

// Ler valor ADC
unsigned int ADC_Read(void) {
    ADCON0bits.GO = 1;                  // Iniciar conversão
    while(ADCON0bits.GO);               // Aguardar término
    return ((ADRESH << 8) + ADRESL);  // Retornar resultado
}

PWM (Modulação por Largura de Pulso)

// Configurar PWM no CCP1 (RC2)
void PWM_Init(void) {
    TRISC2 = 0;         // RC2 como saída
    PR2 = 255;           // Período PWM
    CCP1CON = 0x0C;      // Modo PWM
    T2CON = 0x04;        // Timer2 ON, prescaler 1:1
}

// Ajustar duty cycle (0-1023)
void PWM_SetDuty(unsigned int duty) {
    if (duty < 1024) {
        CCPR1L = duty >> 2;            // 8 bits mais significativos
        CCP1CONbits.DC1B = duty & 3;   // 2 bits menos significativos
    }
}

Interrupções

Configuração Básica de Interrupção

// Configurar interrupção externa INT0
void Interrupt_Init(void) {
    TRISB0 = 1;                       // RB0 como entrada
    INTCON = 0b10010000;              // GIE=1, INTE=1
    OPTION_REGbits.INTEDG = 1;       // Interrupção na borda de subida
}

// Rotina de interrupção
void __interrupt() ISR(void) {
    if (INTCONbits.INTF) {
        LATBbits.LATB1 ^= 1;         // Toggle LED
        INTCONbits.INTF = 0;          // Limpar flag
    }
}

Comunicação Serial UART

// Configurar UART a 9600 baud (4MHz crystal)
void UART_Init(void) {
    TRISC6 = 0;          // TX como saída
    TRISC7 = 1;          // RX como entrada
    SPBRG = 25;           // 9600 baud @ 4MHz
    TXSTA = 0x20;         // Transmissor habilitado
    RCSTA = 0x90;         // Receptor habilitado
}

// Enviar um caractere
void UART_Send(char data) {
    while(!TXSTAbits.TRMT);  // Aguardar buffer vazio
    TXREG = data;
}

// Receber um caractere
char UART_Receive(void) {
    while(!PIR1bits.RCIF);   // Aguardar recepção
    return RCREG;
}

Projeto Prático: Controle de Temperatura

Vamos criar um sistema que:

• Lê temperatura via sensor LM35
• Controla ventilador via PWM
• Exibe dados no LCD
• Envia dados via UART

#include <xc.h>
#include <stdio.h>

#define _XTAL_FREQ 4000000

unsigned int temperature;
unsigned int fan_speed;

void main(void) {
    ADC_Init();
    PWM_Init();
    UART_Init();
    LCD_Init();

    while(1) {
        // Ler temperatura (LM35 em RA0)
        temperature = ADC_Read();
        temperature = temperature * 500 / 1024;  // Converter para °C

        // Controlar ventilador baseado na temperatura
        if (temperature < 25) {
            fan_speed = 0;       // Desligado
        } else if (temperature < 35) {
            fan_speed = 512;     // 50% velocidade
        } else {
            fan_speed = 1023;    // 100% velocidade
        }

        PWM_SetDuty(fan_speed);

        // Atualizar display
        LCD_Clear();
        LCD_SetCursor(0, 0);
        LCD_Print("Temp: %d C", temperature);
        LCD_SetCursor(1, 0);
        LCD_Print("Fan: %d%%", (fan_speed * 100) / 1023);

        // Enviar dados via UART
        printf("T:%d,F:%d\r\n", temperature, fan_speed);

        __delay_ms(1000);
    }
}

Dicas de Otimização

Economia de Energia

• Use modos sleep quando possível
• Desabilite periféricos desnecessários
• Reduza frequência do clock
• Use watchdog timer para wake-up

Otimização de Código

• Evite divisões e multiplicações desnecessárias
• Use operações bit-wise quando apropriado
• Minimize uso de variáveis float
• Prefira lookup tables para cálculos complexos

Debugging e Troubleshooting

Ferramentas de Debug

• MPLAB SIM: Simulador integrado
• PICkit Debugger: Debug in-circuit
• Logic Analyzer: Para sinais digitais
• Osciloscópio: Para sinais analógicos

Problemas Comuns

Próximos Passos

Para se aprofundar na programação PIC:

1. Pratique com projetos reais
2. Estude protocolos de comunicação (SPI, I2C)
3. Aprenda sobre RTOS para aplicações complexas
4. Explore as famílias mais avançadas (PIC24, dsPIC)
5. Considere migrar para PIC32 para aplicações que exigem mais performance

Conclusão

Os microcontroladores PIC oferecem uma excelente plataforma para automação industrial. Com as técnicas apresentadas neste guia, você pode desenvolver soluções robustas e eficientes para diversas aplicações.
