Introdução ao Reparo SMD
Os componentes SMD (Surface Mount Device) revolucionaram a eletrônica moderna, permitindo equipamentos mais compactos e funcionais. No entanto, seu reparo exige técnicas especializadas e ferramentas adequadas. Este guia apresenta metodologias profissionais baseadas em anos de experiência da FIXTRON.
Aviso de Segurança
ATENÇÃO: Trabalhos com SMD envolvem altas temperaturas e produtos químicos. Use sempre EPI adequado e trabalhe em área ventilada.
Ferramentas Essenciais
Estação de Ar Quente
Recomendada: Quick 861DW ou similar
- Controle preciso de temperatura
- Fluxo de ar ajustável
- Bocais diversos
- Display digital

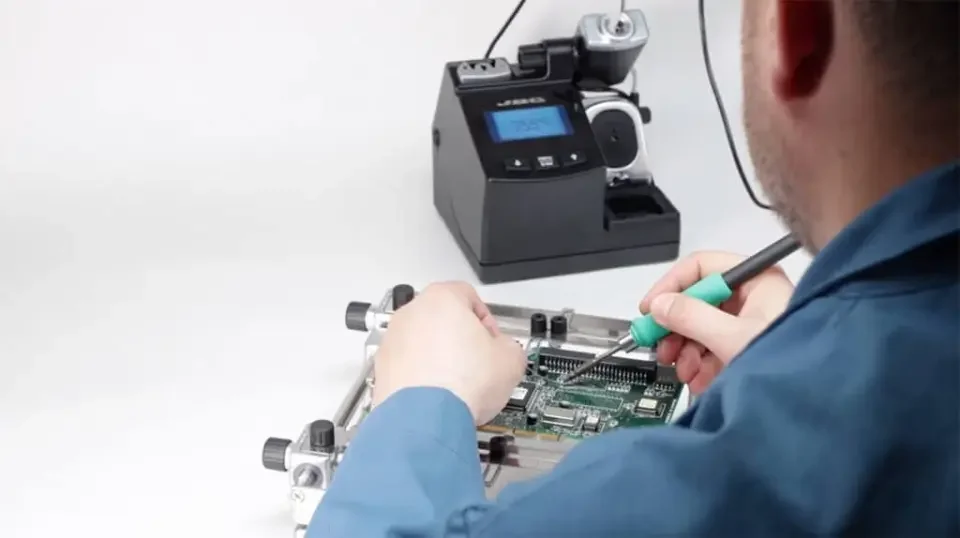

Ferro de Solda
Recomendado: Hakko FX-951 ou JBC CD-2SE
- Resposta térmica rápida
- Pontas especializadas
- Controle PID
- Anti-estático
Microscópio
Recomendado: Trinocular 7-45x
- Ampliação variável
- Iluminação LED
- Base estável
- Braços articuláveis
Acessórios
- Pinças de precisão (curvas/retas)
- Fita Kapton para proteção
- Flux de qualidade
- Solda SAC305 (lead-free)
- Álcool isopropílico 99%
- Sugador de solda
Tipos de Componentes SMD
Passivos (Resistores, Capacitores, Indutores)
| Encapsulamento | Dimensões (mm) | Aplicação Típica | Dificuldade |
|---|---|---|---|
| 0201 | 0.6 x 0.3 | Smartphones, tablets | Muito Difícil |
| 0402 | 1.0 x 0.5 | Eletrônicos compactos | Difícil |
| 0603 | 1.6 x 0.8 | Equipamentos industriais | Moderada |
| 0805 | 2.0 x 1.25 | Placas de potência | Fácil |
| 1206 | 3.2 x 1.6 | Aplicações robustas | Muito Fácil |
Ativos (ICs, Transistores, Diodos)
- SOT-23: Transistores pequenos, 3 pinos
- SOIC: ICs básicos, 8-28 pinos
- TQFP: Microcontroladores, 32-144 pinos
- QFN/QFP: ICs avançados, pads embaixo
- BGA: Processadores, conexões em matriz
Técnicas de Soldagem
1. Soldagem com Ferro (Componentes Pequenos)
Dica Profissional
Para componentes 0603 ou maiores, o ferro de solda é mais preciso que o ar quente.
Procedimento:
- Preparação:
- Limpe a ponta do ferro
- Aplique flux nas trilhas
- Pré-estanhe uma das trilhas
- Posicionamento:
- Posicione o componente com pinça
- Aqueça o lado pré-estanhado
- Deslize o componente na posição
- Soldagem final:
- Solde o lado oposto
- Reforce a primeira solda se necessário
- Limpe com álcool isopropílico
2. Soldagem com Ar Quente (ICs e Componentes Complexos)
Configurações Típicas:
| Componente | Temperatura | Fluxo de Ar | Bocal |
|---|---|---|---|
| SOIC-8 | 320°C | 30-40 | 7mm |
| TQFP-44 | 350°C | 40-50 | 12mm |
| QFN-32 | 380°C | 45-55 | 10mm |
| BGA-100 | 250°C* | 60-70 | 20mm |
*BGA requer perfil de temperatura controlado
Reparo de BGAs (Ball Grid Array)
Técnica Avançada
Reparo de BGA requer equipamento especializado e muita prática. Considere terceirização para componentes críticos.
Equipamentos Necessários:
- Estação de reballing profissional
- Stencils específicos do componente
- Esferas de solda (balls) do tamanho correto
- Flux específico para BGA
- Microscópio com boa ampliação
Processo de Reballing:
- Remoção do componente:
- Aqueça uniformemente a 250°C
- Monitore com termopar
- Remova quando a solda reflua
- Limpeza:
- Remova solda residual do componente
- Limpe os pads da placa
- Verifique continuidade
- Reballing:
- Aplique flux no componente
- Posicione o stencil corretamente
- Aplique as esferas de solda
- Reflua em forno ou hot air
- Reinstalação:
- Aplique flux na placa
- Alinhe cuidadosamente
- Reflua seguindo perfil térmico
- Inspecione com raio-X se disponível
Detecção de Falhas Comuns
Problemas Visuais
- Tombstoning: Componente "em pé" - aquecimento desigual
- Pontes de solda: Excesso de solda - use fita de cobre para remover
- Soldas frias: Aparência fosca - reaqueça
- Componentes deslocados: Muito flux ou vibração
Problemas Elétricos
- Circuito aberto: Teste continuidade
- Curto-circuito: Verifique pontes
- Resistência alta: Solda fria ou oxidada
- Comportamento intermitente: Trinca microscópica
Prevenção de Danos
Proteção Térmica
- Use fita Kapton para proteger componentes próximos
- Monitore temperatura com termopar
- Pré-aqueça placas grandes
- Resfrie gradualmente após soldagem
Proteção ESD
- Bancada aterrada adequadamente
- Pulseira anti-estática sempre conectada
- Ferramentas com isolamento ESD
- Manuseio cuidadoso de componentes sensíveis
Controle de Qualidade
Inspeção Visual
- Verifique alinhamento dos componentes
- Procure por pontes de solda
- Examine qualidade das juntas
- Verifique limpeza após flux
Testes Elétricos
- Teste de continuidade básico
- Medição de resistência
- Teste funcional do circuito
- Verificação de consumo de corrente
Economizando em Reparos SMD
Investimento em Ferramentas
| Nível | Investimento | Ferramentas Principais | Capacidade |
|---|---|---|---|
| Básico | R$ 2.000-5.000 | Ferro controlado, lupa, pinças | Componentes ≥0805 |
| Intermediário | R$ 8.000-15.000 | + Ar quente, microscópio | ICs básicos, 0603 |
| Profissional | R$ 25.000-50.000 | + Reballing station, raio-X | BGAs, 0402 |
ROI Típico
- Reparo placa inversor: Custo R$ 50 vs Troca R$ 800
- Substituição IC SMD: Custo R$ 30 vs Placa nova R$ 1.200
- Reballing BGA: Custo R$ 200 vs Equipamento novo R$ 15.000
Conclusão
O domínio das técnicas de reparo SMD é essencial na eletrônica industrial moderna. Com as ferramentas adequadas e prática constante, é possível realizar reparos que eram considerados impossíveis há poucos anos.
Lembre-se: a qualidade do reparo depende tanto da técnica quanto da qualidade dos materiais utilizados. Invista em ferramentas confiáveis e mantenha-se atualizado com as tecnologias emergentes.
