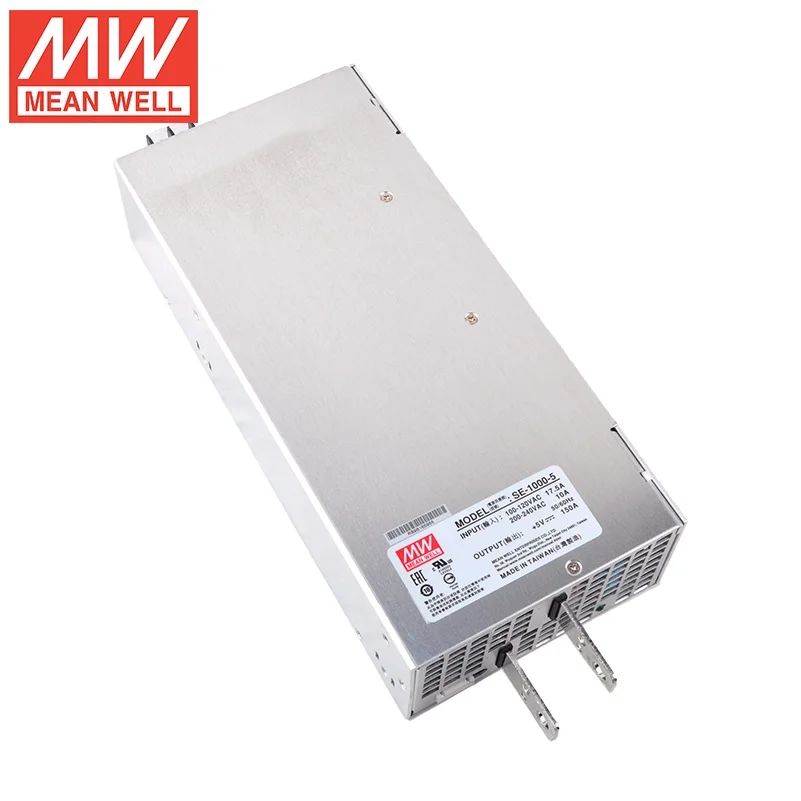

Como Diagnosticar uma Fonte Chaveada Industrial Sem Osciloscópio: Guia Passo a Passo

Introdução

A fonte chaveada é o coração de praticamente todo equipamento eletrônico industrial: inversores de frequência, CLPs, painéis de controle, servo drives e sistemas de automação dependem dela para funcionar. Quando ela falha, a linha para.

O diagnóstico correto economiza tempo e dinheiro. Muitos técnicos acreditam que é impossível avaliar uma fonte chaveada sem osciloscópio, mas com metodologia certa e um bom multímetro é possível isolar a causa da falha em mais de 80% dos casos.

Este guia foi desenvolvido com base em mais de 1.500 fontes chaveadas industriais diagnosticadas pela equipe FIXTRON, cobrindo equipamentos de marcas como Siemens, ABB, WEG, Danfoss e Schneider Electric.

Ferramentas Necessárias

Equipamentos Obrigatórios:

• Multímetro digital True RMS — mínimo CAT III 600V; necessário para medir tensões CA e CC com precisão
• Alicate amperímetro — para medir corrente de saída sem abrir o circuito
• Resistores de carga de teste — valores entre 10 Ω a 100 Ω / 10 W para simular carga nas saídas
• Capacímetro — para testar capacitores eletrolíticos (pode ser integrado no multímetro)

Equipamentos Auxiliares (Recomendados):

• Lupa ou microscópio 10×–40× — inspeção visual de trilhas, solda fria e componentes SMD
• Termômetro infravermelho — identificação de componentes aquecendo acima do normal
• Autovariador (Variac) 0–250 V — permite subir a tensão de entrada gradualmente e observar a fonte reagir
• Lâmpada incandescente 100 W em série com a entrada — limita corrente de pico e protege componentes durante o teste inicial

Passo 1: Inspeção Visual

Antes de ligar qualquer instrumento, faça uma inspeção visual completa com a fonte desenergizada e aberta.

O que procurar:

• Capacitores estufados ou com eletrólito extravasado — o sinal mais comum de falha em fontes com mais de 5 anos
• Componentes carbonizados ou com marcas de queima — resistores, transistores, diodos e CIs com marcas escuras indicam sobrecarga
• Trilhas de PCB danificadas ou interrompidas — especialmente próximo a componentes que operam quente
• Solda fria ou trincada — aparece como solda opaca, granulosa ou com cratera no centro; comum em conectores de alimentação
• Varistor (MOV) explodido — componente em cerâmica azul ou verde próximo à entrada CA; quando atua em surto de tensão, pode rachar ou fragmentar
• Fusível queimado — verifique o fusível de entrada, geralmente em porta-fusível ou soldado na placa

"Em nossa experiência, 40% das fontes chaveadas com defeito apresentam falha visível na inspeção — capacitor estufado, trilha queimada ou solda fria. Nunca pule esta etapa."

Passo 2: Verificar a Tensão de Entrada CA

Com a fonte reconectada à rede (mas ainda sem carga), meça a tensão CA nos bornes de entrada.

Pontos de medição:

• Entrada CA: Deve estar entre 200–240 V (monofásica) ou 380–415 V (trifásica). Tensão abaixo de 180 V pode impedir a partida.
• Após o fusível: Se houver tensão antes do fusível e não após, o fusível está aberto. Confirme com o medidor em modo de continuidade com a fonte desenergizada.
• Após o varistor (MOV): Deve ser igual à tensão de entrada. Se for zero, o varistor pode estar em curto — meça resistência no modo ohm com a fonte desenergizada.
• Após o filtro EMI/RFI: Deve ser igual à entrada. Bobinas de filtro raramente falham, mas verifique se não há trilha rompida.

Passo 3: Verificar o Barramento CC Intermediário

Após a ponte retificadora de entrada, a tensão CA é convertida em CC contínua. Este barramento é o ponto mais crítico para diagnóstico.

Valores esperados:

• Entrada 220 V CA → barramento ~310 V CC (220 × 1,41)
• Entrada 380 V CA → barramento ~537 V CC (380 × 1,41)
• Barramento zerado com entrada CA presente → ponte retificadora aberta, fusível CC queimado ou capacitores de barramento em curto
• Barramento correto mas saídas zeradas → falha no estágio de chaveamento ou proteção ativada

Passo 4: Verificar as Tensões de Saída CC

Com a fonte em operação e sem carga conectada, meça as tensões em todos os bornes de saída.

Tolerâncias aceitáveis por tensão nominal:

Saídas com tensão correta em vazio mas que caem sob carga:

Este padrão indica capacitores de saída com ESR elevado ou indutor de filtragem com perda. Conecte um resistor de carga (valor calculado para 50% da corrente nominal) e monitore a tensão. Se cair mais de 5%, os capacitores de saída são os principais suspeitos.

Passo 5: Teste Sob Carga e Diagnóstico de Componentes

Teste com carga resistiva:

1. Calcule a resistência de carga: R = V / (I_nominal × 0,5). Exemplo: saída 24 V / 5 A → R = 24 / 2,5 = 9,6 Ω (use 10 Ω / 25 W)
2. Conecte o resistor de carga nos bornes de saída
3. Ligue a fonte e meça a tensão imediatamente e após 5 minutos
4. Se a tensão cair progressivamente, há problema de aquecimento — use o termômetro infravermelho para localizar o componente quente

Diagnóstico de capacitores eletrolíticos:

Capacitores eletrolíticos são os componentes que mais falham em fontes chaveadas. Para testá-los sem osciloscópio:

• Teste de capacitância: Com a fonte desenergizada e o capacitor descarregado, meça a capacitância. Valor abaixo de 70% do nominal indica falha.
• Teste de ESR: Resistência em série equivalente acima de 0,5 Ω em capacitores de baixa impedância indica degradação.
• Teste visual de temperatura: Com a fonte em operação, passe o termômetro infravermelho sobre os capacitores. Temperatura acima de 70°C é crítica.

Diagnóstico de transistores de chaveamento (MOSFET/IGBT):

Com a fonte completamente desenergizada e capacitores descarregados, use o multímetro no modo de teste de diodo:

• MOSFET canal N: Gate-Source deve indicar circuito aberto nos dois sentidos; Drain-Source deve indicar diodo nos dois sentidos (cerca de 0,4–0,6 V no sentido direto, circuito aberto no inverso).
• IGBT: Coletor-Emissor deve indicar diodo no sentido direto (~0,6 V). Gate-Emissor deve indicar circuito aberto.
• Curto entre dreno e fonte (MOSFET): Indica MOSFET queimado — leitura de 0 V nos dois sentidos.

Quando Encaminhar para Reparo Especializado

O diagnóstico sem osciloscópio tem limites. Encaminhe a fonte para serviço técnico especializado quando:

• O barramento CC está correto mas as saídas estão zeradas — indica falha no controlador PWM (CI como UC3842, TL494, SG3525) que requer diagnóstico com osciloscópio
• Há oscilação ou instabilidade na tensão de saída sob carga — sugere problema no loop de realimentação
• A fonte liga mas desliga em proteção ciclicamente — proteção de sobrecorrente (OCP) ou sobretensão (OVP) atuando, requer rastreamento com equipamento adequado
• Componentes em BGA, QFP ou SMD de passo fino estão danificados — exige estação de solda de ar quente e equipamento de inspeção

Conclusão

O diagnóstico de fontes chaveadas industriais sem osciloscópio é totalmente viável com metodologia estruturada. Seguindo os 5 passos deste guia — inspeção visual, entrada CA, barramento CC, saídas e teste sob carga — você consegue isolar a causa da falha na grande maioria dos casos.

Lembre-se: segurança sempre em primeiro lugar. Tensões letais persistem nos capacitores de barramento por vários minutos após desligar o equipamento. Nunca apresse o processo.

Para falhas que exigem osciloscópio ou solda especializada, conte com a equipe FIXTRON para um reparo rápido com garantia.
