Reparo de Placas Microeletrônicas SMD: Técnicas Avançadas

Introdução

Placas de alta densidade com componentes SMD (chip resistores, capacitores, CI BGA e QFN) exigem precisão e controle térmico rigoroso. Neste tutorial você verá como realizar reparos microeletrônicos de forma confiável.

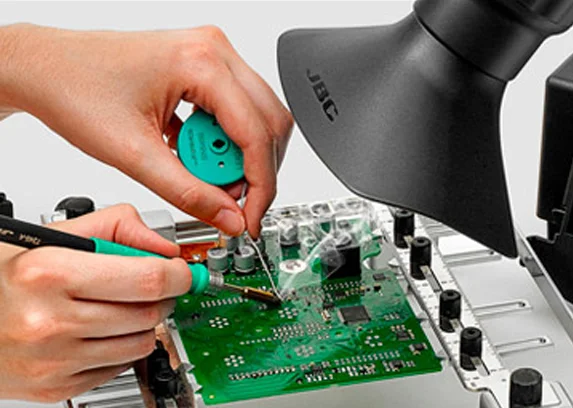

Ferramentas Essenciais

• Estação de ar quente com controle fino (200–400 °C)
• Reflow station com perfil programável
• Microscópio de bancada com até 50× de ampliação
• Pinças antiestáticas e ponteiras ultra-finas
• Flux de alta atividade para SMD (no-clean)
• Pasta de solda 0,3 mm para micropitch e liga sem chumbo
• Malha dessoldadora e fio de dessoldagem fina

Procedimento de Inspeção

1. Verificação ótica: identifique soldas frias, pontes e componentes desalinhados.
2. Teste de continuidade: em escala de buzzer, cheque trilhas entre pinos adjacentes.
3. Medição de ESR/Capacitância: para capacitores SMD críticos de filtragem.
4. Verificação de alimentação: teste rails de 1,8 V, 3,3 V e 5 V antes de energizar.

Reparo de Componentes THT vs. SMD

Em placas microeletrônicas, priorize resolução de SMD de menor porte. Para BGA e QFN:

• BGA: use pasta de solda e estação de refluxo para reballing
• QFN: aplique pasta em máscara, centralize com microscópio e aqueça por baixo

Procedimento de Desoldagem

1. Aplique fluxo generoso ao redor do componente.
2. Aqueça com ar quente de 350 °C e sopro uniforme até derretimento da solda.
3. Retire o componente com pinça antiestática.
4. Limpe pads com malha dessoldadora e álcool isopropílico.

Soldagem por Refluxo

1. Distribua pasta de solda em cada pad (micropipeta ou stencil).
2. Posicione o componente sob microscópio.
3. Programe perfil de temperatura: pré-aquecimento (150 °C / 90 s), subida (240 °C pico / 30 s), resfriamento controlado.
4. Verifique alinhamento e qualidade de filet de solda pós-refluxo.

Teste e Validação

1. Cheque continuidade e isolamento entre pads.
2. Reenergize com fonte de bancada limitada a 50 % da corrente.
3. Monitore tensões-chave e consumo estático.
4. Faça teste funcional do circuito por 30 min para detecção de falhas intermitentes.

Manutenção Preventiva

• Inspeção semestral sob microscópio para microfissuras.
• Limpeza anual de fluxo residual com solução no-clean.
• Documentação das datas de rework e lotes de componentes usados.

Boas Práticas

• Use EPI antiestático: pulseira, tapete e luvas finas.
• Armazene pastas e fluxos conforme temperatura recomendada.
• Treine equipe em perfil de soldagem e inspeção ótica.
